Шариковый подшипник 54409 + U 409

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности.  Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

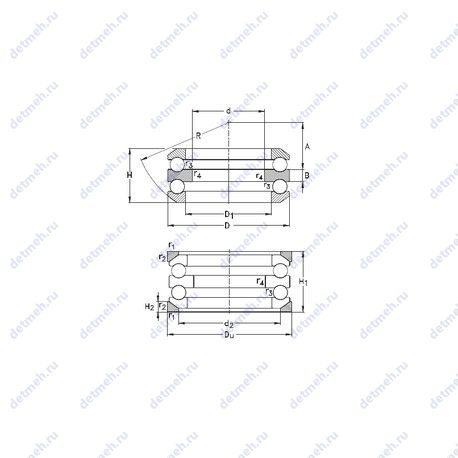

Прочие характеристики:

• Уплотнение - нет;
• Размер (D1) - 47 мм.;
• Размер (r4 min.) - 0.6 мм;
• Размер (r3 min.) - 0.6 мм;
• Количество дорожек качения - 2;
• Размер (r2 min.) - 1.1 мм.;
• Размер (r1 min.) - 1.1 мм.;
• Расстояние от торца до оси смазочных отверстий (A) - 23.5 мм.;
• Размер (H2) - 12.5 мм.;
• Размер (H1) - 86 мм.;
• Размер (d2) - 72 мм.;
• Размер (R) - 80 мм.;
• Размер (B) - 17 мм.;
• Размеры. мм - 35x100x78.9;

Пропускная способность:

• Частота вращения предельная - 3000 об/мин;
• Грузоподъемность статическая - 245 кн;
• Грузоподъемность динамическая - 129 кн;

Габаритные и посадочные размеры:

• Масса - 2.4 кг;
• Высота. мм - 78.9;
• Внешний диаметр - 100 мм;
• Высота (H) - 78.9 мм.;
• Внутренний диаметр - 35 мм;

Классификация:

• Обозначение - 54409+u409;
• Нагрузка - осевая;
• Тела качения - шарики;
• Основной тип - шариковый упорный;

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Пропускная способность:

• Предельная частота вращения - 2000 об/мин;
• Номинальная частота вращения - 1500 об/мин;
• Статическая грузоподъемность (C0) - 240 кн;
• Динамическая грузоподъемность (C) - 124 кн;

Прочие характеристики:

• rb max. - 0.6 мм;
• Da max. - 72 мм;
• r3.4 min. - 0.6 мм;
• r1.2 min. - 1.1 мм;
• D3 - 105 мм;
• R - 80 мм;
• H1 - 86 мм;
• D2 - 72 мм;
• da - 45 мм;
• s - 23.5 мм;
• Размер сопряженных деталей (ra max.) - 1 мм;
• Размер (D1) - 47 мм;
• H - 78.9 мм;
• Граничная нагрузка по усталости (Pu) - 9 кн;
• Размеры. мм - 100x35x78.9;

Классификация:

• Нагрузка - осевая;
• Обозначение - 54409 + u 409;
• Тела качения - шарики;
• Основной тип - шариковый упорный;

Исходные данные для расчета:

• Коэффициент минимальной нагрузки A - 0.37;

Габаритные и посадочные размеры:

• Наружный диаметр (D) - 100 мм;
• Ширина (высота) (B) - 17 мм;
• Внутренний диаметр (d) - 35 мм;
• Масса - 3 кг;
• Ширина наружной обоймы (C) - 12.5 мм;
• Высота. мм - 78.9;
• Внешний диаметр - 35 мм;
• Внутренний диаметр - 100 мм;

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Прочие характеристики:

• Размер (D3) - 105 мм.;
• Размер (D2) - 72 мм.;
• Размер (C) - 12.5 мм.;
• Размер (H1) - 86 мм.;
• Размер (D1) - 47 мм.;
• Размер (B) - 17 мм.;
• Уплотнение - нет;
• Количество дорожек качения - 2;
• Размеры. мм - 35x100x78.9;

Габаритные и посадочные размеры:

• Высота (H) - 78.9 мм.;
• Масса - 3 кг;
• Высота. мм - 78.9;
• Внешний диаметр - 100 мм;
• Внутренний диаметр - 35 мм;

Классификация:

• Нагрузка - осевая;
• Тела качения - шарики;
• Основной тип - шариковый упорный;
• Обозначение - 54409 u 409;

Пропускная способность:

• Частота вращения предельная при пластичной смазке - 2160 об/мин;
• Частота вращения предельная при жидкой смазке - 2700 об/мин;
• Грузоподъемность статическая - 259.7 кн;
• Грузоподъемность динамическая - 127.4 кн;
