Шариковый подшипник 54409U
Подшипник 54409U — это импортный шариковый упорный подшипник, двухрядный, двойной, обозначение основновного исполнения 54409, размер 45*105*86 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс 5 — Только для тел качения
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

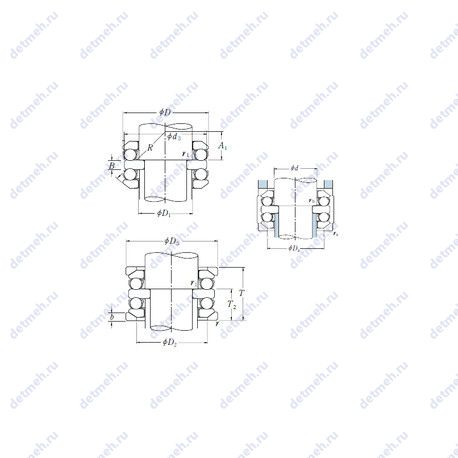

Таблица размеров и характеристик подшипника 54409U
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.
Прочие характеристики:
- Размер (a) - 17 мм;
- Уплотнение - нет;
- Количество дорожек качения - 2;
- Размер (r1 min.) - 0.6 мм;
- Размеры. мм - 45x100x86;
- Размер (D3) - 105 мм.;
- Размер (d3) - 100 мм.;
- Размер (T1) - 51.5;
- Размер сопряженных деталей (ra1 max.) - 0.6;
- Размер (D2) - 72 мм.;
- Размер (b) - 12.5 мм.;
- Размер сопряженных деталей (ra max.) - 1;
- Размер сопряженных деталей (Da max.) - 72;
- Размер сопряженных деталей (da min.) - 45;
- Размер (D1) - 47 мм.;
Габаритные и посадочные размеры:
- Радиус наружней фаски - 1.1 мм.;
- Масса - 3.40 кг;
- Ширина рабочая (T) - 86 мм;
- Высота. мм - 86;
- Внешний диаметр - 100 мм;
- Внутренний диаметр - 45 мм;
- Внутренний диаметр (d2) - 35;
Пропускная способность:
- Частота вращения предельная при жидкой смазке - 2400 об/мин;
- Частота вращения предельная при пластичной смазке - 1600 об/мин;
- Грузоподъемность статическая - 243 кн;
- Грузоподъемность динамическая - 129 кн;
Классификация:
- Обозначение - 54409u;
- Нагрузка - осевая;
- Тела качения - шарики;
- Основной тип - шариковый упорный;
Производитель KOYO
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Прочие характеристики:
- Размер (d3) - 100 мм.;
- Размер (R) - 80 мм.;
- Размер (D2) - 72 мм.;
- Размер (T1) - 47.9;
- Размер (D3) - 105 мм.;
- Размер (T2) - 51.5;
- Размер (D1) - 47 мм.;
- Размер (C) - 12.5 мм.;
- Размер (B) - 17 мм.;
- Расстояние от торца до оси смазочных отверстий (A) - 23.5 мм.;
- Размер сопряженных деталей (rb max.) - 0.6;
- Размер сопряженных деталей (ra max.) - 1;
- Уплотнение - нет;
- Количество дорожек качения - 2;
- Размеры. мм - 35x100x78.8;
- Размер (r1 min.) - 0.6 мм;
- Размер сопряженных деталей (da min.) - 45;
- Размер сопряженных деталей (Da max.) - 72;
Габаритные и посадочные размеры:
- Ширина рабочая (T1) - 86;
- Внутренний диаметр (d2) - 35;
- Ширина рабочая (T) - 78.8 мм.;
- Радиус наружней фаски - 1.1 мм;
- Масса - 3.42 кг;
- Высота. мм - 78.8;
- Внешний диаметр - 100 мм;
- Внутренний диаметр - 35 мм;
Классификация:
- Тела качения - шарики;
- Обозначение - 54409u;
- Основной тип - шариковый упорный;
- Нагрузка - осевая;
Пропускная способность:
- Частота вращения предельная при жидкой смазке - 2300 об/мин;
- Частота вращения предельная при пластичной смазке - 1500 об/мин;
- Грузоподъемность статическая - 242 кн;
- Грузоподъемность динамическая - 130 кн;
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Габаритные и посадочные размеры:
- Внутренний диаметр (d2) - 35;
- Высота. мм - 86;
- Радиус наружней фаски - 1.1 мм;
- Ширина рабочая (T) - 86 мм;
- Масса - 3.53 кг;
- Внешний диаметр - 100 мм;
- Внутренний диаметр - 45 мм;
Прочие характеристики:
- Размер (T2) - 51.5;
- Размер (d3) - 100 мм.;
- Размер (R) - 80 мм.;
- Размер (D3) - 105 мм.;
- Размер (D1) - 47 мм.;
- Размер (A1) - 23.5 мм.;
- Размер (D2) - 72 мм.;
- Размер (b) - 12.5 мм.;
- Размер сопряженных деталей (Da max.) - 72;
- Размер сопряженных деталей (ra max.) - 1;
- Уплотнение - нет;
- Количество дорожек качения - 2;
- Размер (r1 min.) - 0.6 мм;
- Размер сопряженных деталей (rb max.) - 0.6;
- Размер (B) - 17 мм.;
- Размеры. мм - 45x100x86;
Пропускная способность:
- Грузоподъемность статическая - 246 кн;
- Частота вращения предельная при пластичной смазке - 1500 об/мин;
- Частота вращения предельная при жидкой смазке - 2200 об/мин;
- Грузоподъемность динамическая - 128 кн;
Классификация:
- Основной тип - шариковый упорный;
- Нагрузка - осевая;
- Обозначение - 54409u;
- Тела качения - шарики;
В таблице приведены основные размеры подшипника 54409U, технические характеристики и номинальные значения.
Таблица модификаций подшипника 54409U
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 54409 | Основное исполнение. | 45 | 100 | 78.9 | 2.78 |
Модификации подшипника 54409U - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 54409U
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| KOYO | 54409U | 45 | 105 | 86 | ISO |
| NSK | 54409U | 45 | 105 | 86 | ISO |
| NACHI | 54409U | 45 | 105 | 86 | ISO |
Аналог подшипника 54409U — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
