Шариковый подшипник 1209 EKTN9

Подшипник 1209 EKTN9 — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 1209, размер 45*85*19 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 45 мм
Наружный диаметр: 85 мм
Ширина: 19 мм
Масса: 0.47 кг

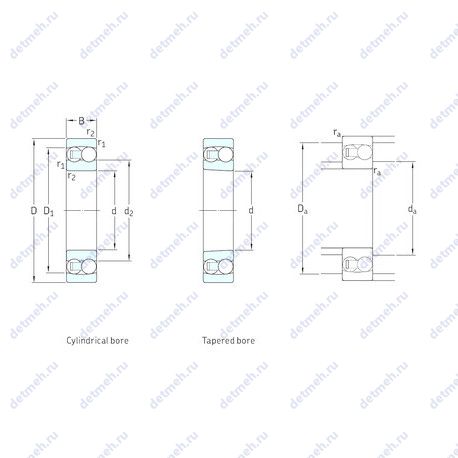

Подшипник 1209 EKTN9 чертеж — Чертеж подшипника 1209 EKTN9

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида Суффикс E — Канавка во внешнем кольце, но без стопорного кольца

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 1209 EKTN9

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (d2) - 57.5 мм.;
Размер (r2 min.) - 1.1 мм;
Размер сопряженных деталей (Da max.) - 78;
Размер сопряженных деталей (ra max.) - 1.1;
Размер сопряженных деталей (da min.) - 52;
Размер (r1 min.) - 1.1 мм;
Pu (N) Предел усталостной прочности - 400;
Размеры. мм - 45x85x19;
Грузоподъемность динамическая - 22.9 кн;
Граничная нагрузка по усталости (Pu) - 0.4;
Количество дорожек качения - 2;
Уплотнение - нет;
Размер (D1) - 73.7 мм.;

Классификация:

Нагрузка - радиальная;
Тип - сферический;
Тела качения - шарики;
Обозначение - 1209ektn9, 1209 ektn9;
Основной тип - шариковый радиальный сферический;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.21;
Расчетный коэффициент (Y0) - 3.2;
Расчетный коэффициент (Y1) - 3;
Расчетный коэффициент (Y2) - 4.6;
Расчетный коэффициент (kr) - 0.04;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 45;
D (мм) Наружный диаметр - 85;
m (кг) Масса - 0.451;
В (мм) Ширина - 19;
Масса - 0.47 кг;
Внутренний диаметр - 45 мм;
Внешний диаметр - 85 мм;
Высота. мм - 19;
Ширина наружной обоймы (C) - 19 мм.;
Ширина (высота) (B) - 19 мм.;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 7.8;
C (kN) Грузоподъемность динамическая - 22.9;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 9000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 7500;
Грузоподъемность статическая - 7.8 кн;
Частота вращения номинальная - 17000 об/мин;
Частота вращения предельная - 11000 об/мин;

В таблице приведены основные размеры подшипника 1209 EKTN9, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1209 EKTN9

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1209	Основное исполнение.	45	85	19	0.457
1209K	Коническое внутреннее отверстие, конусность 1:12.	45	85	19	0.47
1209S	Шариковый сферический подшипник, двухрядный.	45	85	19	0.465
1209SK	Коническое внутреннее отверстие, конусность 1:12.	45	85	19	0.465
1209EKP	Коническое внутреннее отверстие, конусность 1:12.	45	85	19	0.435
1209-TVH	Твердая клетка из полиамида, армированного стекловолокном PA66.	45	85	19	0.462
1209 TN9	Литой сепаратор из стекло-наполненного полиамида.	45	85	19	0.47
1209 ETN9	Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	45	85	19	0.47
1209 KTN9	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	45	85	19	0.47
K.81209TVP	Осевой цилиндрический ролик и клетка в сборе. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	45	73	9	0.083
1209-K+H209	Коническое внутреннее отверстие, конусность 1:12.	45	90	20	0.7
1209 EKTN9/C3	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	45	85	19	0.47
1209-K-TVH-C3	Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12.	45	85	19	0.454
1209 KTN9+H209	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	40	85	19	0.68
BB1-1209-2RS/DBGWP	Контактные уплотнения типа RS с обеих сторон подшипника. Пластичная смазка для широкого диапазона температур, от –40 до +140 °C.	45	85	19	0
1209 EKTN9 + H 209	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	85	85	19	0.68
1209-K-TVH-C3 + H209	Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12.	45	85	19	0.454
BB1-1209-2RS2/DB/S1GXK	Коническое внутреннее отверстие, конусность 1:12. Контактные уплотнения типа RS с обеих сторон подшипника. Рабочая температура (термическая стабилизация) до 200°C. Пластичная смазка для широкого диапазона температур, от –40 до +140 °C.	45	85	19	0

Модификации подшипника 1209 EKTN9 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
