Шариковый подшипник 1209 EKTN9 + H 209

Подшипник 1209 EKTN9 + H 209 — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 1209, размер 85*85*19 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 85 мм
Наружный диаметр: 85 мм
Ширина: 19 мм
Масса: 0.68 кг

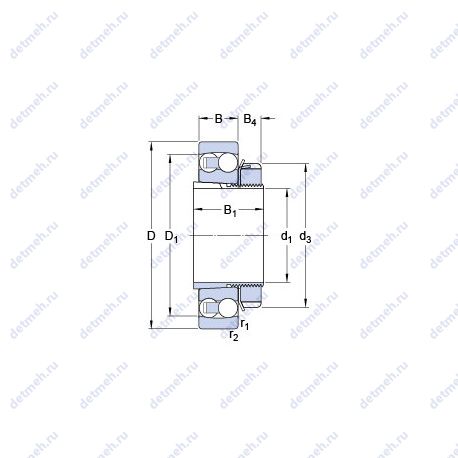

Подшипник 1209 EKTN9 + H 209 чертеж — Чертеж подшипника 1209 EKTN9 + H 209

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида Суффикс E — Канавка во внешнем кольце, но без стопорного кольца

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 1209 EKTN9 + H 209

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Расчетный коэффициент (Y)1 - 3;
Расчетный коэффициент (e) - 0.21;
Расчетный коэффициент (Y)0 - 3.2;
Расчетный коэффициент (Y)2 - 4.6;
Расчетный коэффициент (kr) - 0.04;

Прочие характеристики:

Размер (d1) - 40 мм;
r1.2 min. - 1.1 мм;
Размер сопряженных деталей (db min) - 48 мм;
Da max. - 78 мм;
B1 - 33 мм;
Ba min. - 6 мм;
d3 - 65 мм;
B4 - 11 мм;
Размер сопряженных деталей (ra max.) - 1.1 мм;
Размер сопряженных деталей (da max) - 57 мм;
Размер (D1) - 72.5 мм;
Граничная нагрузка по усталости (Pu) - 0.4 кн;
Размеры. мм - 85x40x33;

Пропускная способность:

Номинальная частота вращения - 17000 об/мин;
Предельная частота вращения - 11000 об/мин;
Статическая грузоподъемность (C0) - 7.8 кн;
Динамическая грузоподъемность (C) - 22.9 кн;

Классификация:

Нагрузка - радиальная;
Тип - сферический;
Основной тип - шариковый радиальный сферический;
Обозначение - 1209 ektn9 + h 209;
Тела качения - шарики;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 19 мм;
Наружный диаметр (D) - 85 мм;
Масса - 0.68 кг;
Высота. мм - 33;
Внешний диаметр - 40 мм;
Внутренний диаметр - 85 мм;

В таблице приведены основные размеры подшипника 1209 EKTN9 + H 209, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1209 EKTN9 + H 209

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1209	Основное исполнение.	45	85	19	0.457
1209K	Коническое внутреннее отверстие, конусность 1:12.	45	85	19	0.47
1209S	Шариковый сферический подшипник, двухрядный.	45	85	19	0.465
1209SK	Коническое внутреннее отверстие, конусность 1:12.	45	85	19	0.465
1209EKP	Коническое внутреннее отверстие, конусность 1:12.	45	85	19	0.435
1209-TVH	Твердая клетка из полиамида, армированного стекловолокном PA66.	45	85	19	0.462
1209 TN9	Литой сепаратор из стекло-наполненного полиамида.	45	85	19	0.47
1209 KTN9	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	45	85	19	0.47
1209 ETN9	Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	45	85	19	0.47
1209 EKTN9	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	45	85	19	0.47
1209-K-TVH-C3	Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12.	45	85	19	0.454
1209 EKTN9/C3	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	45	85	19	0.47
1209 KTN9+H209	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	40	85	19	0.68
BB1-1209-2RS/DBGWP	Контактные уплотнения типа RS с обеих сторон подшипника. Пластичная смазка для широкого диапазона температур, от –40 до +140 °C.	45	85	19	0
1209-K-TVH-C3 + H209	Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12.	45	85	19	0.454
BB1-1209-2RS2/DB/S1GXK	Коническое внутреннее отверстие, конусность 1:12. Контактные уплотнения типа RS с обеих сторон подшипника. Рабочая температура (термическая стабилизация) до 200°C. Пластичная смазка для широкого диапазона температур, от –40 до +140 °C.	45	85	19	0

Модификации подшипника 1209 EKTN9 + H 209 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
