Подшипник 1207 EKTN9 ISO

Модификация 1207 EKTN9 — это импортный сферический подшипник, двухрядный, основное конструктивное исполнение - 1207.
Размер подшипника: 35*72*17 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: SKF
  3. Внутренний диаметрВнутренний диаметр: 35 мм
  4. Наружный диаметрНаружный диаметр: 72 мм
  5. ШиринаШирина: 17 мм
  6. МассаМасса: 0.32 кг

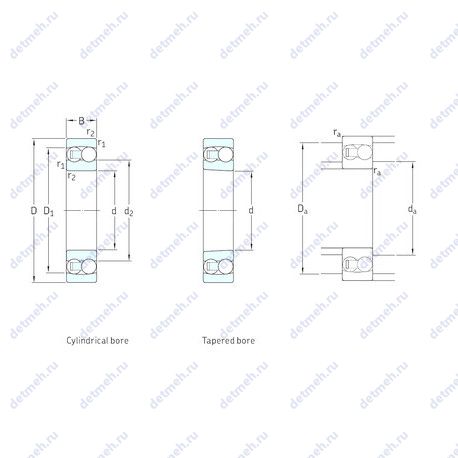

Подшипник 1207 EKTN9 чертеж
Чертеж подшипника 1207 EKTN9

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица модификаций подшипника 1207 EKTN9

НомерТехнические требованияd,ммD,ммB,ммm,кг
1207Основное исполнение.3572170.323
1207-K+H207Коническое внутреннее отверстие, конусность 1:12
3582180.5
1207KКоническое внутреннее отверстие, конусность 1:12
3572170.32
1207-K-TVH-C3Твердая клетка из полиамида, армированного стекловолокном PA66
3572170.319
1207-K-TVH-C3 + H207Твердая клетка из полиамида, армированного стекловолокном PA66
3572170.319
1207-TVHТвердая клетка из полиамида, армированного стекловолокном PA66
3572170.324
1207 TN93572170.32
1207 KTN93572170.32
1207 KTN9+H2073072170.44
1207SKКоническое отверстие (1:12)
Механически обработанный сепаратор
3572170.32
1207S3572170.32
1207EKTN9+H2073072170.44
1207 ETN93572170.32
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица взаимозаменяемостей подшипника 1207 EKTN9

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
10N.6207.F075.E357217
10N.6207.F074.D357217
1207357217
1207K357217Проточка на внешнем кольце для смазки
1207 TN9357217
1207 KTN9357217Проточка на внешнем кольце для смазки
1207SK357217Проточка на внешнем кольце для смазки
1207S357217
1207 ETN9357217
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 1207 EKTN9

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель SKF

SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

  • Основной тип - шариковый радиальный сферический;
  • Тела качения - шарики;
  • Обозначение - 1207ektn9, 1207 ektn9;
  • Нагрузка - радиальная;
  • Тип - сферический;

Прочие характеристики:

  • Размеры. мм - 35x72x17;
  • Грузоподъемность динамическая - 19 кн;
  • Граничная нагрузка по усталости (Pu) - 0.31;
  • Количество дорожек качения - 2;
  • Уплотнение - нет;
  • Размер (D1) - 62.3 мм.;
  • Размер (r1 min.) - 1.1 мм;
  • Размер (r2 min.) - 1.1 мм;
  • Размер сопряженных деталей (Da max.) - 65;
  • Размер сопряженных деталей (ra max.) - 1.1;
  • Размер сопряженных деталей (da min.) - 42;
  • Размер (d2) - 47 мм.;
  • Pu (N) Предел усталостной прочности - 310;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 35 мм;
  • Внешний диаметр - 72 мм;
  • Высота. мм - 17;
  • Ширина наружной обоймы (C) - 17 мм;
  • Масса - 0.32 кг;
  • Ширина (высота) (B) - 17 мм;
  • d (мм) Внутренний диаметр - 35;
  • D (мм) Наружный диаметр - 72;
  • m (кг) Масса - 0.305;
  • В (мм) Ширина - 17;

Пропускная способность:

  • Грузоподъемность статическая - 6 кн;
  • Частота вращения номинальная - 20000 об/мин;
  • Частота вращения предельная - 13000 об/мин;
  • Co (kN) Грузоподъемность статическая - 6;
  • C (kN) Грузоподъемность динамическая - 19;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 11000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 9000;

Исходные данные для расчета:

  • Расчетный коэффициент (e) - 0.23;
  • Расчетный коэффициент (Y0) - 2.8;
  • Расчетный коэффициент (Y1) - 2.7;
  • Расчетный коэффициент (Y2) - 4.2;
  • Расчетный коэффициент (kr) - 0.04;
×
