Шариковый подшипник 1207 KTN9+H207

Подшипник 1207 KTN9+H207 — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 1207, размер 30*72*17 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 30 мм
Наружный диаметр: 72 мм
Ширина: 17 мм
Масса: 0.44 кг

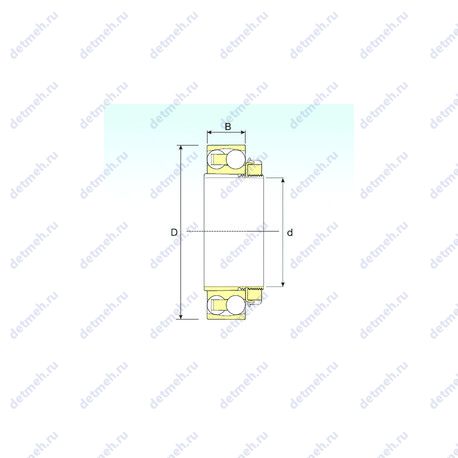

Подшипник 1207 KTN9+H207 чертеж — Чертеж подшипника 1207 KTN9+H207

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 1207 KTN9+H207

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Ширина (высота) (B) - 17 мм;
Ширина внутренней обоймы (B1) - 29 мм.;
Масса - 0.44 кг;
Ширина наружной обоймы (C) - 17 мм;
Высота. мм - 17;
Внешний диаметр - 72 мм;
Внутренний диаметр - 30 мм;

Классификация:

Тип - сферический;
Основной тип - шариковый радиальный сферический;
Обозначение - 1207 ktn9+h207;
Нагрузка - радиальная;
Тела качения - шарики;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 30x72x17;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 11700 об/мин;
Частота вращения предельная при пластичной смазке - 9945 об/мин;
Грузоподъемность статическая - 5.9 кн;
Грузоподъемность динамическая - 18.6 кн;

В таблице приведены основные размеры подшипника 1207 KTN9+H207, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1207 KTN9+H207

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1207	Основное исполнение.	35	72	17	0.323
1207K	Коническое внутреннее отверстие, конусность 1:12.	35	72	17	0.32
1207S	Шариковый сферический подшипник, двухрядный.	35	72	17	0.32
1207SK	Коническое отверстие (1:12). Механически обработанный сепаратор.	35	72	17	0.32
1207-TVH	Твердая клетка из полиамида, армированного стекловолокном PA66.	35	72	17	0.324
1207 TN9	Литой сепаратор из стекло-наполненного полиамида.	35	72	17	0.32
1207 KTN9	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	35	72	17	0.32
1207 ETN9	Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	35	72	17	0.32
1207 EKTN9	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	35	72	17	0.32
1207-K-TVH-C3	Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12.	35	72	17	0.319
1207EKTN9+H207	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	30	72	17	0.44
1207-K-TVH-C3 + H207	Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12.	35	72	17	0.319

Модификации подшипника 1207 KTN9+H207 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
1206-K+H206	30	72	17		Проточка на внешнем кольце для смазки
