Шариковый подшипник 1207 KTN9

Подшипник 1207 KTN9 — это импортный шариковый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 1207, размер 35*72*17 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 35 мм
Наружный диаметр: 72 мм
Ширина: 17 мм
Масса: 0.32 кг

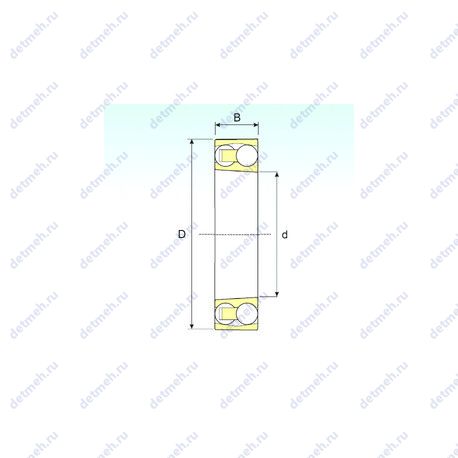

Подшипник 1207 KTN9 чертеж — Чертеж подшипника 1207 KTN9

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 1207 KTN9

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Ширина (высота) (B) - 17 мм;
Масса - 0.32 кг;
Ширина наружной обоймы (C) - 17 мм;
Высота. мм - 17;
Внешний диаметр - 72 мм;
Внутренний диаметр - 35 мм;

Классификация:

Тип - сферический;
Основной тип - шариковый радиальный сферический;
Обозначение - 1207 ktn9;
Нагрузка - радиальная;
Тела качения - шарики;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 35x72x17;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 11700 об/мин;
Частота вращения предельная при пластичной смазке - 9945 об/мин;
Грузоподъемность статическая - 5.88 кн;
Грузоподъемность динамическая - 18.62 кн;

В таблице приведены основные размеры подшипника 1207 KTN9, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1207 KTN9

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1207	Основное исполнение.	35	72	17	0.323
1207K	Коническое внутреннее отверстие, конусность 1:12.	35	72	17	0.32
1207S	Шариковый радиальный сферический подшипник, двухрядный.	35	72	17	0.32
1207SK	Коническое отверстие (1:12). Механически обработанный сепаратор.	35	72	17	0.32
1207-TVH	Твердая клетка из полиамида, армированного стекловолокном PA66.	35	72	17	0.324
1207 TN9	Литой сепаратор из стекло-наполненного полиамида.	35	72	17	0.32
1207 ETN9	Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	35	72	17	0.32
K.81207TVP	Осевой цилиндрический ролик и клетка в сборе. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	35	62	7.5	0.055
K.81207LPB	Осевой цилиндрический ролик и клетка в сборе. Механически обработанный сепаратор из легкого сплава.	35	62	7.5	0.073
1207 EKTN9	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	35	72	17	0.32
1207-K+H207	Коническое внутреннее отверстие, конусность 1:12.	35	82	18	0.5
1207-K-TVH-C3	Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12.	35	72	17	0.319
1207 KTN9+H207	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	30	72	17	0.44
1207EKTN9+H207	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	30	72	17	0.44
1207-K-TVH-C3 + H207	Твердая клетка из полиамида, армированного стекловолокном PA66. Коническое внутреннее отверстие, конусность 1:12.	35	72	17	0.319

Модификации подшипника 1207 KTN9 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
