Шариковый подшипник 1203 ETN9
Подшипник 1203 ETN9 — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 1203, размер 17*40*12 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 17 мм
Наружный диаметр: 40 мм
Ширина: 12 мм
Масса: 0.073 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

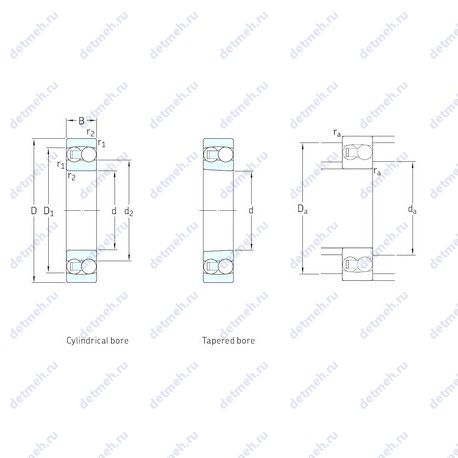

Таблица размеров и характеристик подшипника 1203 ETN9
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер (d2): 24 мм.
- Размер (r2 min.): 0.6 мм
- Размер сопряженных деталей (Da max.): 35.8
- Размер сопряженных деталей (ra max.): 0.6
- Размер сопряженных деталей (da min.): 21.2
- Размер (r1 min.): 0.6 мм
- Pu (N) Предел усталостной прочности: 120
- Размеры. мм: 17x40x12
- Грузоподъемность динамическая: 8.84 кн
- Граничная нагрузка по усталости (Pu): 0.12
- Количество дорожек качения: 2
- Уплотнение: нет
- Размер (D1): 33.6 мм.
Классификация:
- Нагрузка: радиальная
- Тип: сферический
- Тела качения: шарики
- Обозначение: 1203etn9, 1203 etn9
- Основной тип: шариковый радиальный сферический
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.31
- Расчетный коэффициент (Y0): 2.2
- Расчетный коэффициент (Y1): 2
- Расчетный коэффициент (Y2): 3.1
- Расчетный коэффициент (kr): 0.04
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 17
- D (мм) Наружный диаметр: 40
- m (кг) Масса: 0.073
- В (мм) Ширина: 12
- Масса: 0.073 кг
- Внутренний диаметр: 17 мм
- Внешний диаметр: 40 мм
- Высота. мм: 12
- Ширина наружной обоймы (C): 12 мм
- Ширина (высота) (B): 12 мм
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 2.2
- C (kN) Грузоподъемность динамическая: 8.84
- n oil (1/min) Ном. частота вращен. при жидк. смазке: 22000
- n grease (1/min) Ном. частота вращен. при пластич. смазке: 18000
- Грузоподъемность статическая: 2.2 кн
- Частота вращения номинальная: 38000 об/мин
- Частота вращения предельная: 24000 об/мин
В таблице приведены основные размеры подшипника 1203 ETN9, технические характеристики и номинальные значения.
Таблица модификаций подшипника 1203 ETN9
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1203 | Основное исполнение. | 17 | 40 | 12 | 0.076 |
| 1203S | Шариковый сферический подшипник, двухрядный. | 17 | 40 | 12 | 0.072 |
| S1203 | Керамический материал. | 17 | 40 | 12 | 0.073 |
| 1203G15 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 17 | 40 | 12 | 0.08 |
| 1203-TVH | Твердая клетка из полиамида, армированного стекловолокном PA66. | 17 | 40 | 12 | 0.073 |
| 1203 TN9 | Литой сепаратор из стекло-наполненного полиамида. | 17 | 40 | 12 | 0.073 |
| 1203-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 17 | 40 | 12 | 0.073 |
| S1203-2RS | Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника. | 17 | 40 | 12 | 0.073 |
Модификации подшипника 1203 ETN9 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
