Шариковый подшипник S1203

Подшипник S1203 — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 1203, размер 17*40*12 мм.

Стандарт: ISO
Бренд: ZEN
Внутренний диаметр: 17 мм
Наружный диаметр: 40 мм
Ширина: 12 мм
Масса: 0.073 кг

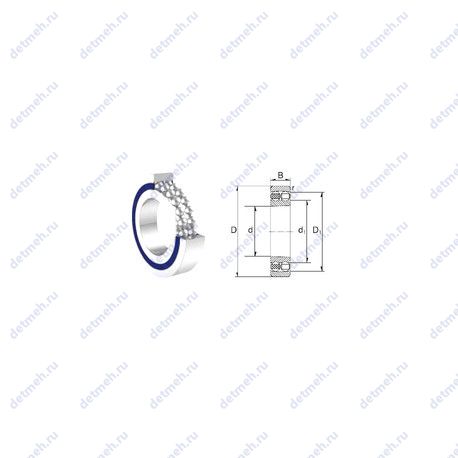

Подшипник S1203 чертеж — Чертеж подшипника S1203

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс S — Керамический материал

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника S1203

Производитель ZEN

С момента основания ZEN Group производит качественную подшипниковую продукцию. Был награжден немецкой сертификацией ISO 9001, TUV Rheinland за проверку и контроль готовых изделий ZEN.

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 12 мм;
Масса - 0.073 кг;
Ширина (высота) (B) - 12 мм;
Высота. мм - 12;
Внешний диаметр - 40 мм;
Внутренний диаметр - 17 мм;

Классификация:

Тип - сферический;
Нагрузка - радиальная;
Основной тип - шариковый радиальный сферический;
Обозначение - s1203;
Тела качения - шарики;

Пропускная способность:

Частота вращения предельная при пластичной смазке - 17500 об/мин;
Грузоподъемность статическая - 2.3 кн;
Грузоподъемность динамическая - 5.9 кн;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 17x40x12;

В таблице приведены основные размеры подшипника S1203, технические характеристики и номинальные значения.

Таблица модификаций подшипника S1203

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
1203	Основное исполнение.	17	40	12	0.076
1203S	Шариковый сферический подшипник, двухрядный.	17	40	12	0.072
1203G15	Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	17	40	12	0.08
1203-TVH	Твердая клетка из полиамида, армированного стекловолокном PA66.	17	40	12	0.073
1203 TN9	Литой сепаратор из стекло-наполненного полиамида.	17	40	12	0.073
1203-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	17	40	12	0.073
1203 ETN9	Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	17	40	12	0.073
S1203-2RS	Керамический материал. Контактные уплотнения типа RS с обеих сторон подшипника.	17	40	12	0.073

Модификации подшипника S1203 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
