Шариковый подшипник 1203-TVH

Подшипник 1203-TVH — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 1203, размер 17*40*12 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: FAG
  3. Внутренний диаметрВнутренний диаметр: 17 мм
  4. Наружный диаметрНаружный диаметр: 40 мм
  5. ШиринаШирина: 12 мм
  6. МассаМасса: 0.073 кг

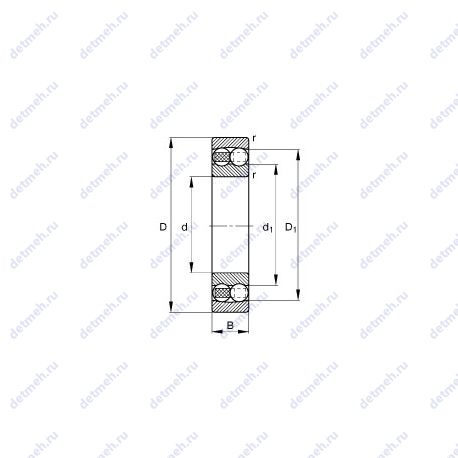

Подшипник 1203-TVH чертеж
Чертеж подшипника 1203-TVH

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс TVH — Твердая клетка из полиамида, армированного стекловолокном PA66

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Таблица размеров и характеристик подшипника 1203-TVH

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Прочие характеристики:

  • m - 0.073 kg;
  • da min. - 21.2 мм.;
  • Размер (r) - 0.6 мм.;
  • Y2 - 2.99;
  • Y1 - 1.93;
  • Da max. - 35.8 мм.;
  • nB - 23600 1/min;
  • nG - 22000 1/min;
  • Cur - 124 n;
  • Y0 - 2.03;
  • e - 0.33;
  • C0r - 2000 n;
  • Cr - 8100 n;
  • Размер (D1) - 32.3 мм.;
  • Размер сопряженных деталей (ra max.) - 0.6 мм;
  • Размер (d1) - 23.7 мм.;
  • Размеры. мм - 17x40x12;

Классификация:

  • Тип - сферический;
  • Основной тип - шариковый радиальный сферический;
  • Нагрузка - радиальная;
  • Обозначение - 1203-tvh;
  • Тела качения - шарики;

Габаритные и посадочные размеры:

  • Наружный диаметр (D) - 40 мм;
  • Внутренний диаметр (d) - 17 мм;
  • Ширина (высота) (B) - 12 мм;
  • Высота. мм - 12;
  • Внешний диаметр - 40 мм;
  • Внутренний диаметр - 17 мм;

В таблице приведены основные размеры подшипника 1203-TVH, технические характеристики и номинальные значения.

Таблица модификаций подшипника 1203-TVH

НомерТехнические требованияd,ммD,ммB,ммm,кг
1203Основное исполнение.1740120.076
1203SШариковый сферический подшипник, двухрядный.1740120.072
S1203Керамический материал.1740120.073
1203G15Нормальный осевой зазор у одно­рядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).1740120.08
1203 TN9Литой сепаратор из стекло-наполненного полиамида.1740120.073
1203-2RSКонтактные уплотнения типа RS с обеих сторон подшипника.1740120.073
1203 ETN9Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.1740120.073
S1203-2RSКерамический материал. Контактные уплотнения типа RS с обеих сторон подшипника.1740120.073

Модификации подшипника 1203-TVH - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
