Шариковый подшипник 2205-2RS KTN9+H305

Подшипник 2205-2RS KTN9+H305 — это импортный шариковый сферический подшипник, двухрядный, обозначение основновного исполнения 2205, размер 20*52*18 мм.

Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 20 мм
Наружный диаметр: 52 мм
Ширина: 18 мм
Масса: 0.23 кг

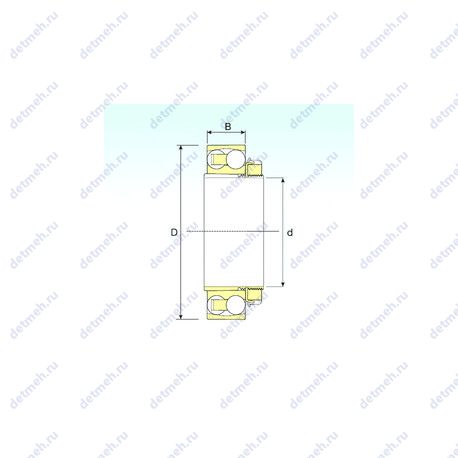

Подшипник 2205-2RS KTN9+H305 чертеж — Чертеж подшипника 2205-2RS KTN9+H305

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс 2 — Только для внутреннего и наружного колец Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс 2RS — Контактные уплотнения типа RS с обеих сторон подшипника Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 2205-2RS KTN9+H305

Производитель ISB

ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

Габаритные и посадочные размеры:

Ширина (высота) (B) - 18 мм;
Ширина внутренней обоймы (B1) - 29 мм.;
Масса - 0.23 кг;
Ширина наружной обоймы (C) - 18 мм;
Высота. мм - 18;
Внешний диаметр - 52 мм;
Внутренний диаметр - 20 мм;

Классификация:

Тип - сферический;
Основной тип - шариковый радиальный сферический;
Обозначение - 2205-2rs ktn9+h305;
Нагрузка - радиальная;
Тела качения - шарики;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 20x52x18;

Пропускная способность:

Частота вращения предельная при пластичной смазке - 8550 об/мин;
Грузоподъемность статическая - 3.9 кн;
Грузоподъемность динамическая - 14 кн;

В таблице приведены основные размеры подшипника 2205-2RS KTN9+H305, технические характеристики и номинальные значения.

Таблица модификаций подшипника 2205-2RS KTN9+H305

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
2205	Основное исполнение.	25	52	18	150
S2205	Керамический материал.	25	52	18	0.165
2205S	Только для внутреннего и наружного колец.	25	52	18	0.15
2205K	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	25	52	18	0.16
N 2205	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	25	52	18	166
NF2205	Шариковый сферический подшипник, двухрядный.	25	52	18	0.17
N2205E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	25	52	18	0.168
2205SK	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12.	25	52	18	0.15
NH2205	Шариковый сферический подшипник, двухрядный.	25	52	18	0.18
NJ2205E	Шариковый сферический подшипник, двухрядный.	25	52	18	170
2205G15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	25	52	18	0.16
NU2205E	Шариковый сферический подшипник, двухрядный.	25	52	18	166
NFV2205	Шариковый сферический подшипник, двухрядный.	25	52	18	0.18
NJ 2205	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	25	52	18	0.167
NU 2205	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	25	52	18	0.167
NJ2205R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	25	52	18	0.166
NU2205R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	25	52	18	0.166
NUP2205E	Шариковый сферический подшипник, двухрядный.	25	52	18	176
NH2205 E	Шариковый сферический подшипник, двухрядный.	25	52	18	0.18
RUS2205E	Шариковый сферический подшипник, двухрядный.	31.5	52	18	0.14
2205 TN9	Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида.	25	52	18	0.16
C 2205 V	Тороидальный подшипник CARB. Бессепараторный подшипник.	25	52	18	0.18
NUP 2205	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	25	52	18	0.167
2205-TVH	Только для внутреннего и наружного колец. Твердая клетка из полиамида, армированного стекловолокном PA66.	25	52	18	0.156
C2205TN9	Цилиндрический роликоподшипник (или сам подшипник). Литой сепаратор из стекло-наполненного полиамида.	25	52	18	0.17
NUP2205R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	25	52	18	0.166
NJ2205EG	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	25	52	18	0.185
NU2205EG	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	25	52	18	0.185
2205-2RS	Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника.	25	52	18	0.163
NA2205XLL	Игольчатый роликовый подшипник с размерами по ISO 15. Два уплотнения. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	25	52	18	0.21
NU2205 ET	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита.	25	52	18	0.16
NJ2205 ET	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из текстолита.	25	52	18	0.16
C 2205 KV	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник.	25	52	18	0.18
C2205KTN9	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	25	52	18	0.17
NUP2205EG	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	25	52	18	0.185
NCF2205-V	Бессепараторный подшипник.	25	52	18	0.18
2205EEG15	Только для внутреннего и наружного колец. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме).	25	52	18	0.16
2205 ETN9	Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца.	25	52	19	0.16
2205 KTN9	Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида.	25	52	18	0.16
SL18 2205	Специальный шариковый подшипник.	25	52	18	0.18

Модификации подшипника 2205-2RS KTN9+H305 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
