Подшипник 1224 KM ISO
Модификация 1224 KM — это импортный роликовый радиальный сферический подшипник, двухрядный, основное конструктивное исполнение - 1224.

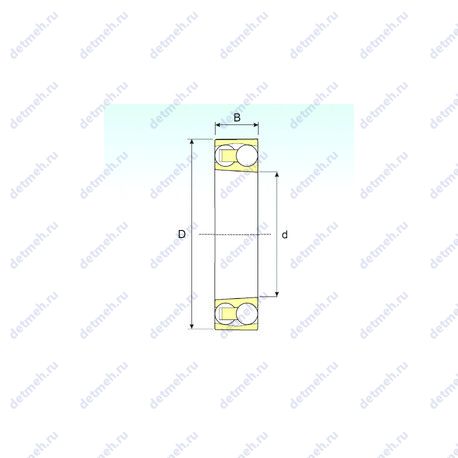

Размер подшипника: 120*215*42 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 1224 KM
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1224 | Основное исполнение. | 120 | 215 | 42 | 6.75 |
| 1224K+H3024 | Коническое внутреннее отверстие, конусность 1:12 | 120 | 215 | 42 | 6.75 |
| 1224K | Коническое внутреннее отверстие, конусность 1:12 | 120 | 215 | 42 | 6.75 |
| 1224 M | 120 | 215 | 42 | 6.75 | |
| 1224 KM + H 3024 | 110 | 215 | 42 | 8.3 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица взаимозаменяемостей подшипника 1224 KM
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 1224 | 120 | 215 | 42 | |||
| 1224K+H3024 | 120 | 215 | 42 | Проточка на внешнем кольце для смазки | ||
| 1224K | 120 | 215 | 42 | Проточка на внешнем кольце для смазки | ||
| 1224 M | 120 | 215 | 42 |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 1224 KM
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель SKF
SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Обозначение - 1224km, 1224 km;
- Нагрузка - радиальная;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 120x215x42;
- Грузоподъемность динамическая - 119 кн;
- Граничная нагрузка по усталости (Pu) - 2.12;
- Количество дорожек качения - 2;
- Уплотнение - нет;
- Размер (D1) - 190 мм.;
- Размер (r1 min.) - 2.1 мм;
- Размер (r2 min.) - 2.1 мм;
- Размер сопряженных деталей (Da max.) - 203;
- Размер сопряженных деталей (ra max.) - 2;
- Размер сопряженных деталей (da min.) - 132;
- Размер (d2) - 149 мм.;
- Pu (N) Предел усталостной прочности - 2120;
Габаритные и посадочные размеры:
- Внутренний диаметр - 120 мм;
- Внешний диаметр - 215 мм;
- Высота. мм - 42;
- Ширина наружной обоймы (C) - 42 мм.;
- Масса - 6.75 кг;
- Ширина (высота) (B) - 42 мм.;
- d (мм) Внутренний диаметр - 120;
- D (мм) Наружный диаметр - 215;
- m (кг) Масса - 6.711;
- В (мм) Ширина - 42;
Пропускная способность:
- Грузоподъемность статическая - 53 кн;
- Частота вращения номинальная - 6300 об/мин;
- Частота вращения предельная - 4000 об/мин;
- Co (kN) Грузоподъемность статическая - 53;
- C (kN) Грузоподъемность динамическая - 119;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 3400;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 2800;
Исходные данные для расчета:
- Расчетный коэффициент (e) - 0.19;
- Расчетный коэффициент (Y0) - 3.6;
- Расчетный коэффициент (Y1) - 3.3;
- Расчетный коэффициент (Y2) - 5.1;
- Расчетный коэффициент (kr) - 0.04;
Производитель ISB
ISB — ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Нагрузка - радиальная;
- Обозначение - 1224 km;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 120x215x42;
- Количество дорожек качения - 2;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 120 мм;
- Внешний диаметр - 215 мм;
- Высота. мм - 42;
- Ширина (высота) (B) - 42 мм;
- Ширина наружной обоймы (C) - 42 мм;
- Масса - 6.75 кг;
Пропускная способность:
- Грузоподъемность динамическая - 116.62 кн;
- Грузоподъемность статическая - 51.94 кн;
- Частота вращения предельная при пластичной смазке - 3060 об/мин;
- Частота вращения предельная при жидкой смазке - 3600 об/мин;
