Подшипник 1224 KM + H 3024 ISO
Модификация 1224 KM + H 3024 — это импортный шариковый сферический подшипник, двухрядный, основное конструктивное исполнение - 1224.
Размер подшипника: 110*215*42 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 1224 KM + H 3024
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1224 | Основное исполнение. | 120 | 215 | 42 | 6.75 |
| 1224K+H3024 | Коническое внутреннее отверстие, конусность 1:12 | 120 | 215 | 42 | 6.75 |
| 1224K | Коническое внутреннее отверстие, конусность 1:12 | 120 | 215 | 42 | 6.75 |
| 1224 M | 120 | 215 | 42 | 6.75 | |
| 1224 KM | 120 | 215 | 42 | 6.75 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты

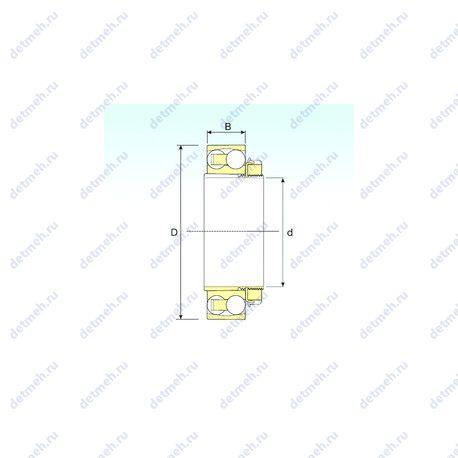

Таблица размеров и характеристик подшипника 1224 KM + H 3024
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель SKF
SKF — Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Обозначение - 1224 km + h 3024;
- Нагрузка - радиальная;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 215x110x72;
- Граничная нагрузка по усталости (Pu) - 2.1 кн;
- Размер (D1) - 187.2 мм;
- Размер сопряженных деталей (da max) - 150 мм;
- Размер сопряженных деталей (ra max.) - 2 мм;
- Размер (d1) - 110 мм;
- r1.2 min. - 2.1 мм;
- Размер сопряженных деталей (db min) - 127 мм;
- Da max. - 203 мм;
- B1 - 72 мм;
- Ba min. - 12 мм;
- d3 - 145 мм;
- B4 - 22 мм;
- C1 - 1.271 мм;
Габаритные и посадочные размеры:
- Внутренний диаметр - 215 мм;
- Внешний диаметр - 110 мм;
- Высота. мм - 72;
- Масса - 8.3 кг;
- Наружный диаметр (D) - 215 мм;
- Ширина (высота) (B) - 42 мм;
Пропускная способность:
- Динамическая грузоподъемность (C) - 119 кн;
- Статическая грузоподъемность (C0) - 53 кн;
- Номинальная частота вращения - 6300 об/мин;
- Предельная частота вращения - 4000 об/мин;
Исходные данные для расчета:
- Расчетный коэффициент (e) - 0.19;
- Расчетный коэффициент (Y)0 - 3.6;
- Расчетный коэффициент (Y)1 - 3.3;
- Расчетный коэффициент (Y)2 - 5.1;
- Расчетный коэффициент (kr) - 0.04;
Производитель ISB
ISB — ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Нагрузка - радиальная;
- Обозначение - 1224 km+h3024;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 110x215x42;
- Количество дорожек качения - 2;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 110 мм;
- Внешний диаметр - 215 мм;
- Высота. мм - 42;
- Ширина (высота) (B) - 42 мм;
- Ширина наружной обоймы (C) - 42 мм;
- Масса - 8.3 кг;
- Ширина внутренней обоймы (B1) - 72 мм.;
Пропускная способность:
- Грузоподъемность динамическая - 116.6 кн;
- Грузоподъемность статическая - 51.9 кн;
- Частота вращения предельная при пластичной смазке - 3060 об/мин;
- Частота вращения предельная при жидкой смазке - 3600 об/мин;
