Подшипник 1224K+H3024 ISO
Модификация 1224K+H3024 — это импортный шариковый сферический подшипник, двухрядный, основное конструктивное исполнение - 1224.
Отечественный аналог - 11222.
Размер подшипника: 120*215*42 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 1224K+H3024
Суффикс K — Коническое внутреннее отверстие, конусность 1:12
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 1224K+H3024
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 1224 | Основное исполнение. | 120 | 215 | 42 | 6.75 |
| 1224K | Коническое внутреннее отверстие, конусность 1:12 | 120 | 215 | 42 | 6.75 |
| 1224 M | 120 | 215 | 42 | 6.75 | |
| 1224 KM + H 3024 | 110 | 215 | 42 | 8.3 | |
| 1224 KM | 120 | 215 | 42 | 6.75 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 1224K+H3024
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГОСТ | 11222 | 110 | 215 | 42 | ГОСТ |
| CX | 1224K+H3024 | 120 | 215 | 42 | ISO |
| ISO | 1224K+H3024 | 120 | 215 | 42 | ISO |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника 1224K+H3024
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 1224K+H3024
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ISO
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Обозначение - 1224k+h3024;
- Нагрузка - радиальная;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 120x215x42;
- Количество дорожек качения - 2;
- Уплотнение - нет;
- Размер (B1) - 72 мм.;
- Размер (B2) - 22 мм.;

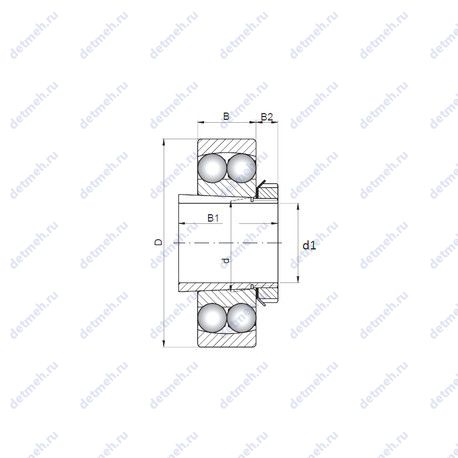

Габаритные и посадочные размеры:
- Внутренний диаметр - 120 мм;
- Внешний диаметр - 215 мм;
- Высота. мм - 42;
- Масса - 6.75 кг;
- Ширина (высота) (B) - 42 мм;
- Ширина наружной обоймы (C) - 42 мм;
- Внутренний диаметр (d1) - 110;
Производитель CX
CX — CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Классификация:
- Основной тип - шариковый радиальный сферический;
- Тела качения - шарики;
- Обозначение - 1224k+h3024;
- Нагрузка - радиальная;
- Тип - сферический;
Прочие характеристики:
- Размеры. мм - 120x215x42;
- Количество дорожек качения - 2;
- Уплотнение - нет;
- Размер (B1) - 72 мм.;
- Размер (B2) - 22 мм.;
Габаритные и посадочные размеры:
- Внутренний диаметр - 120 мм;
- Внешний диаметр - 215 мм;
- Высота. мм - 42;
- Масса - 6.75 кг;
- Ширина (высота) (B) - 42 мм;
- Ширина наружной обоймы (C) - 42 мм;
- Внутренний диаметр (d1) - 110;
Пропускная способность:
- Грузоподъемность динамическая - 119 кн;
- Грузоподъемность статическая - 53 кн;
- Частота вращения предельная при пластичной смазке - 2800 об/мин;
- Частота вращения предельная при жидкой смазке - 3400 об/мин;
