Шариковый подшипник EX309-27
Подшипник EX309-27 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 309, размер 42.8625*100*58.7 мм.
Стандарт: ISO
Бренд: SNR
Внутренний диаметр: 42.8625 мм
Наружный диаметр: 100 мм
Ширина: 58.7 мм
Масса: 1.52 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы
Таблица размеров и характеристик подшипника EX309-27
Производитель SNR
французский производитель подшипников, основанный в 1946 году. Компания специализируется на выпуске подшипников для автомобильной промышленности, аэрокосмической отрасли, железнодорожного транспорта. SNR придерживается высоких стандартов качества, что подтверждается международными сертификатами ISO 9001 и QS 9000.

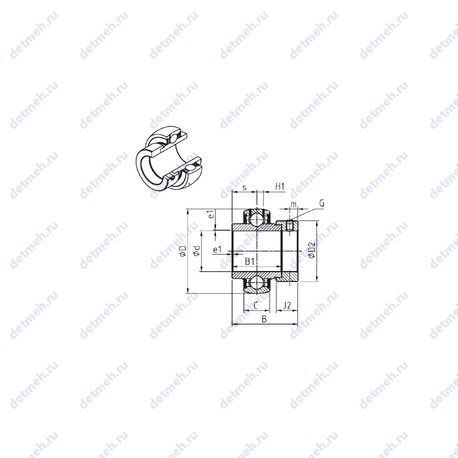

Прочие характеристики:
- Уплотнение - есть;
- Размер (J2) - 20.6;
- Размер (D2) - 70 мм.;
- Резьба (G) - 3/8-24unf;
- Размер (H1) - 9 мм.;
- Размер (s) - 19.8 мм.;
- Размер (m) - 8 мм.;
- Размер (a) - 4.7625 мм.;
- Размер (e) - 2;
- Количество дорожек качения - 1;
- Размеры. мм - 42.8625x100x58.7;
Пропускная способность:
- Грузоподъемность статическая - 31.8 кн;
- Грузоподъемность динамическая - 53 кн;
Габаритные и посадочные размеры:
- Ширина внутренней обоймы (B1) - 42.9 мм.;
- Ширина наружной обоймы (C) - 30 мм.;
- Масса - 1.52 кг;
- Ширина (высота) (B) - 58.7 мм.;
- Высота. мм - 58.7;
- Внешний диаметр - 100. мм;
- Внутренний диаметр - 42.8625. мм;
Классификация:
- Основной тип - шариковый радиальный;
- Обозначение - ex309-27;
- Нагрузка - радиальная;
- Тела качения - шарики;
В таблице приведены основные размеры подшипника EX309-27, технические характеристики и номинальные значения.
Таблица модификаций подшипника EX309-27
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 309 | Основное исполнение. | 45 | 100 | 25 | 0.814 |
| Q309 | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 25 | 1.1 |
| N 309 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 45 | 100 | 25 | 849 |
| UC309 | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 57 | 1.28 |
| N309E | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 25 | 0.87 |
| CS309 | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 25 | 0.8 |
| 309-Z | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 45 | 100 | 25 | 0.88 |
| EX309 | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 58.7 | 1.45 |
| UK309 | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 38 | 1.08 |
| NH309 | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 32 | 1.019 |
| NJK309 | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 25 | 0.93 |
| NF 309 | Внутреннем кольце с двойным фланцем, внешнее с одним.. | 45 | 100 | 25 | 0.9 |
| NJ 309 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 100 | 25 | 0.9 |
| NU 309 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 45 | 100 | 25 | 0.87 |
| NF309E | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 25 | 0.876 |
| NJ309E | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 25 | 0.933 |
| BL 309 | Узел плавающих подшипников.. | 45 | 100 | 25 | 0.883 |
| NU309E | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 25 | 0.909 |
| W309PP | Широкий, однорядный с одинаковой внутренней и внешней шириной. Контактные уплотнения с двух сторон у опорных роликов. | 45 | 100 | 39.67 | 1.37 |
| 309-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 45 | 100 | 25 | 0.88 |
| 309 NR | Канавка во внешнем кольце, но без стопорного кольца. | 45 | 100 | 25 | 0.88 |
| QJ 309 | Шариковый подшипник с четырех-точечным контактом. | 45 | 100 | 25 | 1.05 |
| NP 309 | Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.. | 45 | 100 | 25 | 0.977 |
| NJ309R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 100 | 25 | 0.909 |
| NU309R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 45 | 100 | 25 | 0.909 |
| NJ309EJ | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Штампованный сепаратор из стального листа. | 45 | 100 | 25 | 0.93 |
| UC309D1 | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 57 | 1.28 |
| NU309EM | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 25 | 1.07 |
| RUS309E | Шариковый радиальный подшипник, однорядный. | 58.5 | 100 | 25 | 0.86 |
| NJ309EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 45 | 100 | 25 | 0 |
| W309KLL | Широкий, однорядный с одинаковой внутренней и внешней шириной. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из легкого сплава. | 45 | 100 | 39.67 | 1.37 |
| UK309D1 | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 37 | 1.38 |
| UK309L3 | Механически обработанный сепаратор из легкого сплава. | 45 | 100 | 38 | 1.08 |
| NU309EG | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 45 | 100 | 25 | 0.91 |
| NJ309EG | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 45 | 100 | 25 | 0.91 |
| NUP309R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 45 | 100 | 25 | 0.909 |
| BXRE309 | Шариковый радиальный подшипник, однорядный. | 45 | 100 | 25 | 0.9 |
| UC309G2 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 45 | 100 | 57 | 1.28 |
| EX309G2 | Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 45 | 100 | 58.7 | 1.45 |
| 309-ZNR | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Канавка во внешнем кольце, но без стопорного кольца. | 45 | 100 | 25 | 0.88 |
Модификации подшипника EX309-27 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
