Шариковый подшипник 6324/HC5C3S0VA970
Подшипник 6324/HC5C3S0VA970 — это импортный шариковый радиальный подшипник, обозначение основновного исполнения 6324, размер 120*260*55 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 120 мм
Наружный диаметр: 260 мм
Ширина: 55 мм
Масса: 12.34 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

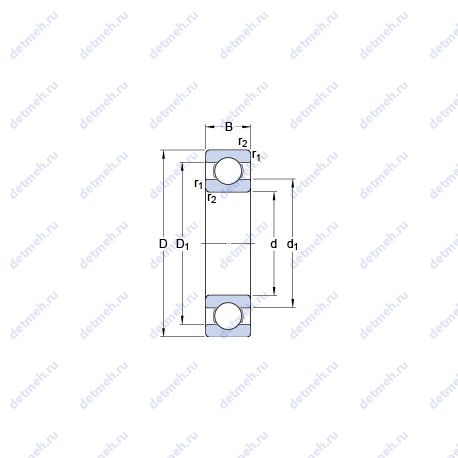

Таблица размеров и характеристик подшипника 6324/HC5C3S0VA970
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Пропускная способность:
- Динамическая грузоподъемность (C): 165 кн
- Предельная частота вращения: 4000 об/мин
- Номинальная частота вращения: 7000 об/мин
- Статическая грузоподъемность (C0): 150 кн
Исходные данные для расчета:
- Расчетный коэффициент (f0): 14.9
- Расчетный коэффициент (kr): 0.03
Прочие характеристики:
- da min.: 134 мм
- Da max.: 246 мм
- r1.2 min.: 3 мм
- Размер (d1): 175.5 мм
- Размер сопряженных деталей (ra max.): 2.5 мм
- Размер (D1): 215.7 мм
- Граничная нагрузка по усталости (Pu): 4.6 кн
- Размеры. мм: 260x120x55
Классификация:
- Нагрузка: радиальная
- Основной тип: шариковый радиальный
- Обозначение: 6324/hc5c3s0va970
- Тела качения: шарики
Габаритные и посадочные размеры:
- Ширина (высота) (B): 55 мм
- Внутренний диаметр (d): 120 мм
- Наружный диаметр (D): 260 мм
- Масса: 12.34 кг
- Высота. мм: 55
- Внешний диаметр: 120 мм
- Внутренний диаметр: 260 мм
В таблице приведены основные размеры подшипника 6324/HC5C3S0VA970, технические характеристики и номинальные значения.
Таблица модификаций подшипника 6324/HC5C3S0VA970
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 6324 | Основное исполнение. | 120 | 260 | 55 | .14.60 |
| 6324M | Массивный латунный сепаратор, центрированный по телам качения. | 120 | 260 | 55 | 14.228 |
| 6324ZZ | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 120 | 260 | 55 | 14.6 |
| 6324-Z | Стальная шайба. | 120 | 260 | 55 | 12.4 |
| 6324ZX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 120 | 260 | 55 | 12.5 |
| 6324/C3 | Шариковый радиальный подшипник. | 120 | 260 | 55 | 12.5 |
| 6324 CM | Шариковый радиальный подшипник. | 120 | 260 | 55 | 12.5 |
| 6324-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 120 | 260 | 55 | 12.7 |
| 6324LLU | Двухкромочное нитриловое контактное уплотнение. Механически обработанный сепаратор из легкого сплава. | 120 | 260 | 55 | 12.7 |
| 6324ZZS | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 120 | 260 | 55 | 12.5 |
| 6324DDU | Шариковый радиальный подшипник. | 120 | 260 | 55 | 12.5 |
| 6324ZZX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 120 | 260 | 55 | 12.5 |
| 6324-RS | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 120 | 260 | 55 | 12.5 |
| 6324-RS1 | Контактное армированное уплотнение из резины с одной стороны подшипника. | 120 | 260 | 55 | 12.6 |
| 6324-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 120 | 260 | 55 | 12.5 |
| 6324-2RS1 | Контактные уплотнения типа RS1 с обеих сторон подшипника. | 120 | 260 | 55 | 0 |
| 6324/C3VL2071 | Покрытия. | 120 | 260 | 55 | 12.5 |
| 6324 M/C3VL2071 | Покрытия. | 120 | 260 | 55 | 14.75 |
Модификации подшипника 6324/HC5C3S0VA970 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
