Шариковый подшипник 6324-Z

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Классификация:

• Обозначение - 6324z;
• Нагрузка - радиальная;
• Тела качения - шарики;
• Основной тип - шариковый радиальный;

Пропускная способность:

• Грузоподъемность динамическая - 207 кн;
• Грузоподъемность статическая - 185 кн;
• Частота вращения предельная при жидкой смазке - 3000 об/мин;
• Частота вращения предельная при пластичной смазке - 2400 об/мин;

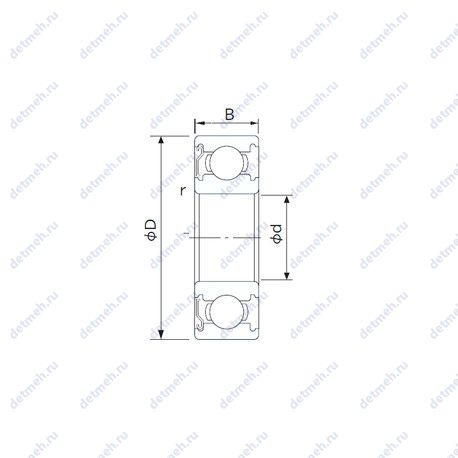

Габаритные и посадочные размеры:

• Масса - 14.6 кг;
• Ширина наружной обоймы (C) - 55 мм;
• Ширина (высота) (B) - 55 мм;
• Высота. мм - 55;
• Внешний диаметр - 260 мм;
• Внутренний диаметр - 120 мм;
• Радиус наружней фаски - 3 мм;

Прочие характеристики:

• Размеры. мм - 120x260x55;
• Размер сопряженных деталей (ra max.) - 2.5;
• Размер сопряженных деталей (Da max.) - 246;
• Размер сопряженных деталей (da min.) - 134;
• Уплотнение - есть;
• Количество дорожек качения - 1;

Производитель CYSD

Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002

Прочие характеристики:

• Уплотнение - есть;
• Количество дорожек качения - 1;
• Размеры. мм - 120x260x55;

Пропускная способность:

• Частота вращения предельная при жидкой смазке - 2800 об/мин;
• Частота вращения предельная при пластичной смазке - 2200 об/мин;
• Грузоподъемность статическая - 185 кн;
• Грузоподъемность динамическая - 207 кн;

Габаритные и посадочные размеры:

• Радиус наружней фаски - 3 мм.;
• Масса - 12.5 кг;
• Ширина наружной обоймы (C) - 55 мм;
• Ширина (высота) (B) - 55 мм;
• Высота. мм - 55;
• Внешний диаметр - 260 мм;
• Внутренний диаметр - 120 мм;

Классификация:

• Тела качения - шарики;
• Обозначение - 6324-z;
• Нагрузка - радиальная;
• Основной тип - шариковый радиальный;

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

• Da max. - 246 мм;
• D2 - 220.1 мм;
• da min. - 134 мм;
• r1.2 min. - 3 мм;
• Размер (d1) - 164.6 мм;
• Размеры. мм - 260x120x55;
• Размер сопряженных деталей (ra max.) - 2.5 мм;
• Размер сопряженных деталей (da max) - 164 мм;
• Граничная нагрузка по усталости (Pu) - 5.7 кн;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 14;
• Расчетный коэффициент (kr) - 0.03;

Пропускная способность:

• Предельная частота вращения - 3400 об/мин;
• Номинальная частота вращения - 5600 об/мин;
• Статическая грузоподъемность (C0) - 186 кн;
• Динамическая грузоподъемность (C) - 208 кн;

Классификация:

• Нагрузка - радиальная;
• Обозначение - 6324-z;
• Тела качения - шарики;
• Основной тип - шариковый радиальный;

Габаритные и посадочные размеры:

• Высота. мм - 55;
• Внешний диаметр - 120 мм;
• Внутренний диаметр - 260 мм;
• Масса - 12.5 кг;
• Ширина (высота) (B) - 55 мм;
• Внутренний диаметр (d) - 120 мм;
• Наружный диаметр (D) - 260 мм;

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

• Нагрузка - радиальная;
• Обозначение - 6324z;
• Тела качения - шарики;
• Основной тип - шариковый радиальный;

Габаритные и посадочные размеры:

• Масса - 12.40 кг;
• Ширина (высота) (B) - 55.000 мм.;
• Ширина наружной обоймы (C) - 55.000 мм.;
• Высота. мм - 55.000;
• Внешний диаметр - 260.000. мм;
• Внутренний диаметр - 120.000 мм;

Прочие характеристики:

• Уплотнение - есть;
• Количество дорожек качения - 1;
• Размеры. мм - 120x260x55;
