Шариковый подшипник 6324M
Подшипник 6324M — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 6324, размер 120*260*55 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс M — Массивный латунный сепаратор, центрированный по телам качения
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

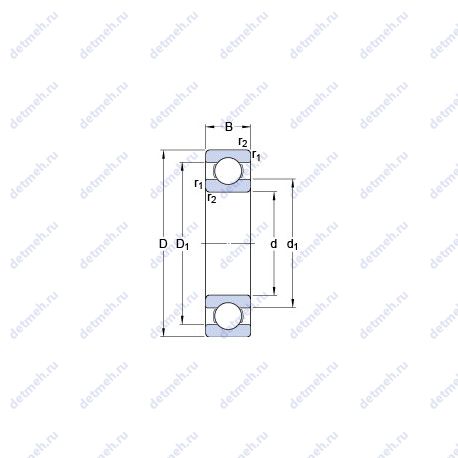

Таблица размеров и характеристик подшипника 6324M
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Пропускная способность:
- Номинальная частота вращения - 5600 об/мин;
- Предельная частота вращения - 5000 об/мин;
- Статическая грузоподъемность (C0) - 186 кн;
- Динамическая грузоподъемность (C) - 208 кн;
Исходные данные для расчета:
- Расчетный коэффициент (f0) - 13.5;
- Расчетный коэффициент (kr) - 0.03;
Прочие характеристики:
- da min. - 134 мм;
- Da max. - 246 мм;
- r1.2 min. - 3 мм;
- Размер (d1) - 164.6 мм;
- Размер сопряженных деталей (ra max.) - 2.5 мм;
- Размер (D1) - 214.7 мм;
- Размеры. мм - 260x120x55;
- Граничная нагрузка по усталости (Pu) - 5.7 кн;
Классификация:
- Основной тип - шариковый радиальный;
- Нагрузка - радиальная;
- Тела качения - шарики;
- Обозначение - 6324 m;
Габаритные и посадочные размеры:
- Ширина (высота) (B) - 55 мм;
- Внутренний диаметр - 260 мм;
- Внешний диаметр - 120 мм;
- Масса - 14.228 кг;
- Внутренний диаметр (d) - 120 мм;
- Высота. мм - 55;
- Наружный диаметр (D) - 260 мм;
Производитель SNR
французский производитель подшипников, основанный в 1946 году. Компания специализируется на выпуске подшипников для автомобильной промышленности, аэрокосмической отрасли, железнодорожного транспорта. SNR придерживается высоких стандартов качества, что подтверждается международными сертификатами ISO 9001 и QS 9000.
Габаритные и посадочные размеры:
- Внешний диаметр - 260.000. мм;
- Ширина наружной обоймы (C) - 55.000 мм.;
- Масса - 14.48 кг;
- Ширина (высота) (B) - 55.000 мм.;
- Высота. мм - 55.000;
- Внутренний диаметр - 120.000. мм;
Прочие характеристики:
- Уплотнение - нет;
- Количество дорожек качения - 1;
- Размеры. мм - 120x260x55;
Классификация:
- Обозначение - 6324m;
- Нагрузка - радиальная;
- Тела качения - шарики;
- Основной тип - шариковый радиальный;
В таблице приведены основные размеры подшипника 6324M, технические характеристики и номинальные значения.
Таблица модификаций подшипника 6324M
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 6324 | Основное исполнение. | 120 | 260 | 55 | .14.60 |
| 6324ZZ | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 120 | 260 | 55 | 14.6 |
| 6324-Z | Стальная шайба. | 120 | 260 | 55 | 12.4 |
| 6324ZX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 120 | 260 | 55 | 12.5 |
| 6324/C3 | Шариковый радиальный подшипник, однорядный. | 120 | 260 | 55 | 12.5 |
| 6324 CM | Шариковый радиальный подшипник, однорядный. | 120 | 260 | 55 | 12.5 |
| 6324-2Z | Защитные металлические шайбы типа Z с двух сторон подшипника. | 120 | 260 | 55 | 12.7 |
| 6324LLU | Двухкромочное нитриловое контактное уплотнение. Механически обработанный сепаратор из легкого сплава. | 120 | 260 | 55 | 12.7 |
| 6324ZZS | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 120 | 260 | 55 | 12.5 |
| 6324DDU | Шариковый радиальный подшипник, однорядный. | 120 | 260 | 55 | 12.5 |
| 6324ZZX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 120 | 260 | 55 | 12.5 |
| 6324-RS | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 120 | 260 | 55 | 12.5 |
| 6324-RS1 | Контактное армированное уплотнение из резины с одной стороны подшипника. | 120 | 260 | 55 | 12.6 |
| 6324-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 120 | 260 | 55 | 12.5 |
| 6324-2RS1 | Контактные уплотнения типа RS1 с обеих сторон подшипника. | 120 | 260 | 55 | 0 |
| 6324/C3VL2071 | Покрытия. | 120 | 260 | 55 | 12.5 |
| 6324 M/C3VL2071 | Покрытия. | 120 | 260 | 55 | 14.75 |
| 6324/HC5C3S0VA970 | Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 150°С. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 120 | 260 | 55 | 12.34 |
Модификации подшипника 6324M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 6324M
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| SKF | 6324M | 120 | 260 | 55 | ISO |
| SNR | 6324M | 120 | 260 | 55 | ISO |
Аналог подшипника 6324M — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
