Шариковый подшипник 6226 M

Подшипник 6226 M — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 6226, размер 130*230*40 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 130 мм
Наружный диаметр: 230 мм
Ширина: 40 мм
Масса: 6.96 кг

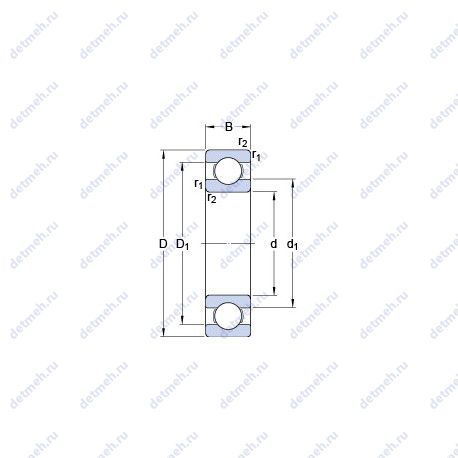

Подшипник 6226 M чертеж — Чертеж подшипника 6226 M

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 6226 M

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Пропускная способность:

Динамическая грузоподъемность (C) - 156 кн;
Предельная частота вращения - 5300 об/мин;
Номинальная частота вращения - 5600 об/мин;
Статическая грузоподъемность (C0) - 132 кн;

Исходные данные для расчета:

Расчетный коэффициент (f0) - 14.5;
Расчетный коэффициент (kr) - 0.025;

Прочие характеристики:

da min. - 144 мм;
Da max. - 216 мм;
r1.2 min. - 3 мм;
Размер (d1) - 160.5 мм;
Размер сопряженных деталей (ra max.) - 2.5 мм;
Размер (D1) - 197.5 мм;
Граничная нагрузка по усталости (Pu) - 4.2 кн;
Размеры. мм - 230x130x40;

Классификация:

Нагрузка - радиальная;
Основной тип - шариковый радиальный;
Обозначение - 6226 m;
Тела качения - шарики;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 40 мм;
Внутренний диаметр (d) - 130 мм;
Наружный диаметр (D) - 230 мм;
Масса - 6.96 кг;
Высота. мм - 40;
Внешний диаметр - 130 мм;
Внутренний диаметр - 230 мм;

В таблице приведены основные размеры подшипника 6226 M, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6226 M

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
6226	Основное исполнение.	130	230	40	5.8
6226N	Канавка для стопорного кольца на наружном кольце.	130	230	40	5.82
6226ZZ	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	130	230	40	5.82
6226-Z	Стальная шайба.	130	230	40	5.9
6226ZX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	130	230	40	5.82
6226NR	Канавка и стопорное кольцо на наружном кольце.	130	230	40	5.82
6226-RS	Контактное уплотнение из полиуретана или резины с одной стороны подшипника.	130	230	40	5.96
6226-2Z	Бесконтактный уплотнительный щиток с обеих сторон (уплотнение из листового металла).	130	230	40	5.981
6226ZZX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	130	230	40	5.82
6226LLU	Двухкромочное нитриловое контактное уплотнение. Механически обработанный сепаратор из легкого сплава.	130	230	40	5.98
6226-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	130	230	40	5.82
6226-2RU	Шариковый радиальный подшипник, однорядный.	130	230	40	5.82
6226-RS1	Контактное армированное уплотнение из резины с одной стороны подшипника.	130	230	40	5.9
6226-2RS1	Контактные уплотнения типа RS1 с обеих сторон подшипника.	130	230	40	5.983
6226/C3VL2071	Покрытия.	130	230	40	5.75

Модификации подшипника 6226 M - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
