Шариковый подшипник 6226N
Подшипник 6226N — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 6226, размер 130*230*40 мм.
Отечественный аналог - 50226.
Стандарт: ISO
Бренд: NTN
Внутренний диаметр: 130 мм
Наружный диаметр: 230 мм
Ширина: 40 мм
Масса: 5.82 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс N — Канавка для стопорного кольца на наружном кольце
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

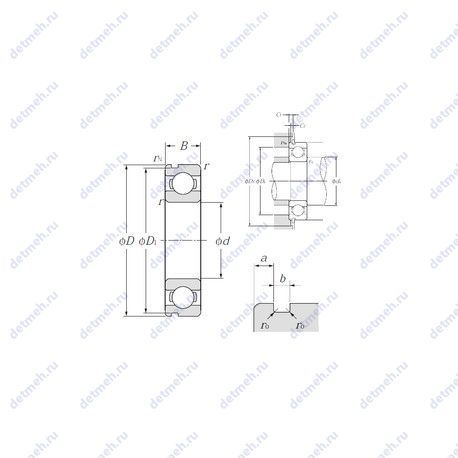

Таблица размеров и характеристик подшипника 6226N
Производитель NTN
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Прочие характеристики:
- Уплотнение: нет
- Размер сопряженных деталей (rn): 0.5
- Размер сопряженных деталей (Cz): 3.5
- Размер сопряженных деталей (Cy): 9.6
- Размер сопряженных деталей (Dx): 244
- Размер (r0 max.): 1 мм.
- Размер (D1): 222 мм.
- Размер сопряженных деталей (ra max.): 2.5
- Размер сопряженных деталей (Da max.): 217
- Размер сопряженных деталей (da min.): 143
- Размер (b): 4.5 мм.
- Размер (a): 6.5 мм
- Количество дорожек качения: 1
- Размеры. мм: 130x230x40
Исходные данные для расчета:
- Расчетный коэффициент (f0): 14.5
Классификация:
- Нагрузка: радиальная
- Основной тип: шариковый радиальный
- Обозначение: 6226n
- Тела качения: шарики
Габаритные и посадочные размеры:
- Радиус наружней фаски: 3 мм
- Ширина (высота) (B): 40 мм
- Масса: 5.82 кг
- Ширина наружной обоймы (C): 40 мм
- Высота. мм: 40
- Внешний диаметр: 230 мм
- Внутренний диаметр: 130 мм
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 3 100 об/мин
- Частота вращения предельная при пластичной смазке: 2 700 об/мин
- Грузоподъемность статическая: 146 кн
- Грузоподъемность динамическая: 167 кн
В таблице приведены основные размеры подшипника 6226N, технические характеристики и номинальные значения.
Таблица модификаций подшипника 6226N
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 6226 | Основное исполнение. | 130 | 230 | 40 | 5.8 |
| 6226ZZ | Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 130 | 230 | 40 | 5.82 |
| 6226-Z | Стальная шайба. | 130 | 230 | 40 | 5.9 |
| 6226ZX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. | 130 | 230 | 40 | 5.82 |
| 6226NR | Канавка и стопорное кольцо на наружном кольце. | 130 | 230 | 40 | 5.82 |
| 6226 M | Шариковый радиальный подшипник, однорядный. | 130 | 230 | 40 | 6.96 |
| 6226-RS | Контактное уплотнение из полиуретана или резины с одной стороны подшипника. | 130 | 230 | 40 | 5.96 |
| 6226-2Z | Бесконтактный уплотнительный щиток с обеих сторон (уплотнение из листового металла). | 130 | 230 | 40 | 5.981 |
| 6226ZZX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 130 | 230 | 40 | 5.82 |
| 6226LLU | Двухкромочное нитриловое контактное уплотнение. Механически обработанный сепаратор из легкого сплава. | 130 | 230 | 40 | 5.98 |
| 6226-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 130 | 230 | 40 | 5.82 |
| 6226-2RU | Шариковый радиальный подшипник, однорядный. | 130 | 230 | 40 | 5.82 |
| 6226-RS1 | Контактное армированное уплотнение из резины с одной стороны подшипника. | 130 | 230 | 40 | 5.9 |
| 6226-2RS1 | Контактные уплотнения типа RS1 с обеих сторон подшипника. | 130 | 230 | 40 | 5.983 |
| 6226/C3VL2071 | Покрытия. | 130 | 230 | 40 | 5.75 |
Модификации подшипника 6226N - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 6226N
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГОСТ | 50226 | 130 | 230 | 40 | ГОСТ |
| NTN | 6226N | 130 | 230 | 40 | ISO |
Аналог подшипника 6226N — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
