Шариковый подшипник 6226-RS

Подшипник 6226-RS — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 6226, размер 130*230*40 мм.

Стандарт: ISO
Бренд: CYSD
Внутренний диаметр: 130 мм
Наружный диаметр: 230 мм
Ширина: 40 мм
Масса: 5.96 кг

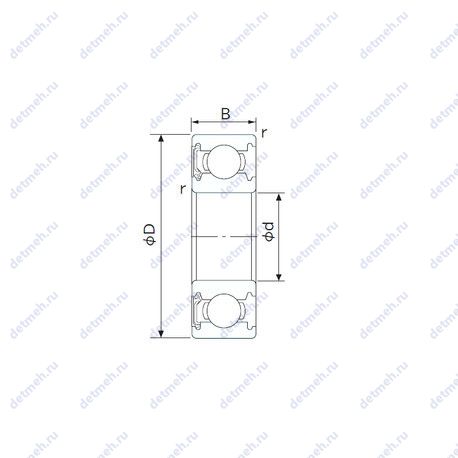

Подшипник 6226-RS чертеж — Чертеж подшипника 6226-RS

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс RS — Контактное уплотнение из полиуретана или резины с одной стороны подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 6226-RS

Производитель CYSD

Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002

Габаритные и посадочные размеры:

Высота. мм - 40;
Радиус наружней фаски - 3 мм.;
Масса - 5.96 кг;
Ширина наружной обоймы (C) - 40 мм;
Ширина (высота) (B) - 40 мм;
Внешний диаметр - 230 мм;
Внутренний диаметр - 130 мм;

Прочие характеристики:

Уплотнение - есть;
Количество дорожек качения - 1;
Размеры. мм - 130x230x40;

Пропускная способность:

Грузоподъемность статическая - 146 кн;
Грузоподъемность динамическая - 167 кн;

Классификация:

Основной тип - шариковый радиальный;
Обозначение - 6226-rs;
Нагрузка - радиальная;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 6226-RS, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6226-RS

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
6226	Основное исполнение.	130	230	40	5.8
6226N	Канавка для стопорного кольца на наружном кольце.	130	230	40	5.82
6226ZZ	Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	130	230	40	5.82
6226-Z	Стальная шайба.	130	230	40	5.9
6226ZX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника.	130	230	40	5.82
6226NR	Канавка и стопорное кольцо на наружном кольце.	130	230	40	5.82
6226 M	Шариковый радиальный подшипник, однорядный.	130	230	40	6.96
6226-2Z	Бесконтактный уплотнительный щиток с обеих сторон (уплотнение из листового металла).	130	230	40	5.981
6226ZZX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	130	230	40	5.82
6226LLU	Двухкромочное нитриловое контактное уплотнение. Механически обработанный сепаратор из легкого сплава.	130	230	40	5.98
6226-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	130	230	40	5.82
6226-2RU	Шариковый радиальный подшипник, однорядный.	130	230	40	5.82
6226-RS1	Контактное армированное уплотнение из резины с одной стороны подшипника.	130	230	40	5.9
6226-2RS1	Контактные уплотнения типа RS1 с обеих сторон подшипника.	130	230	40	5.983
6226/C3VL2071	Покрытия.	130	230	40	5.75

Модификации подшипника 6226-RS - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
