Шариковый подшипник W633
Подшипник W633 — это импортный шариковый радиальный подшипник, однорядный, обозначение основновного исполнения 633, размер 3*13*5 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 3 мм
Наружный диаметр: 13 мм
Ширина: 5 мм
Масса: 0.0031 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс W — Нержавеющая сталь, метрические размеры
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

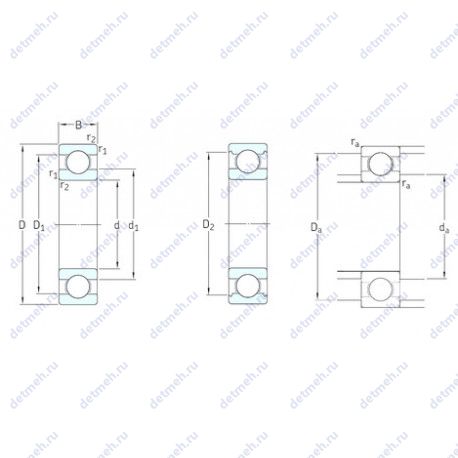

Таблица размеров и характеристик подшипника W633
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Пропускная способность:
- Частота вращения предельная: 70000 об/мин
- Частота вращения номинальная: 110000 об/мин
- Грузоподъемность статическая: 0.25 кн
Исходные данные для расчета:
- Расчетный коэффициент (f0): 6.4
- Расчетный коэффициент (kr): 0.035
Прочие характеристики:
- Размер (D2): 11.4 мм.
- Размер (d2): 6 мм.
- Размер сопряженных деталей (da min.): 4.6
- Размер (d1): – мм.
- Размер сопряженных деталей (ra max.): 0.2
- Размер сопряженных деталей (Da max.): 11.5
- Размер (r2 min.): 0.2 мм.
- Размер (r1 min.): 0.2 мм.
- Размер (D1): 10.5 мм.
- Уплотнение: нет
- Количество дорожек качения: 1
- Граничная нагрузка по усталости (Pu): 0.011
- Грузоподъемность динамическая: 0.741 кн
- Размеры. мм: 3x13x5
Классификация:
- Нагрузка: радиальная
- Основной тип: шариковый радиальный
- Обозначение: w633
- Тела качения: шарики
Габаритные и посадочные размеры:
- Ширина (высота) (B): 5 мм.
- Масса: 0.0031 кг
- Ширина наружной обоймы (C): 5 мм.
- Высота. мм: 5
- Внешний диаметр: 13 мм
- Внутренний диаметр: 3. мм
В таблице приведены основные размеры подшипника W633, технические характеристики и номинальные значения.
Таблица модификаций подшипника W633
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 633 | Основное исполнение. | 3 | 13 | 5 | 0327 |
| 633H | Шариковый радиальный подшипник, однорядный. | 3 | 13 | 5 | 3.27 |
| F633 | Шариковые подшипники из нержавеющей стали. | 3 | 13 | 5 | 3.73 |
| 633HZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 3 | 13 | 5 | 3.43 |
| 633 ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 3 | 13 | 5 | 0343 |
| F633ZZ | Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника. | 3 | 13 | 5 | 3.59 |
| 633-2Z | Стальная шайба. Защитные металлические шайбы типа Z с двух сторон подшипника. | 3 | 13 | 5 | 0.437 |
| W633-2Z | Нержавеющая сталь, метрические размеры. Защитные металлические шайбы типа Z с двух сторон подшипника. | 3 | 13 | 5 | 032 |
| S633-2Z | Керамический материал. Защитные металлические шайбы типа Z с двух сторон подшипника. | 3 | 13 | 5 | 0 |
| 633H-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 3 | 13 | 5 | 3.43 |
| W633-2RS1 | Нержавеющая сталь, метрические размеры. Контактные уплотнения типа RS1 с обеих сторон подшипника. | 3 | 13 | 5 | 033 |
Модификации подшипника W633 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
