Шариковый подшипник 633HZZ

Подшипник 633HZZ — это импортный шариковый радиальный подшипник, обозначение основновного исполнения 633, размер 3*13*5 мм.

Стандарт: ISO
Бренд: AST
Внутренний диаметр: 3 мм
Наружный диаметр: 13 мм
Ширина: 5 мм
Масса: 3.43 кг

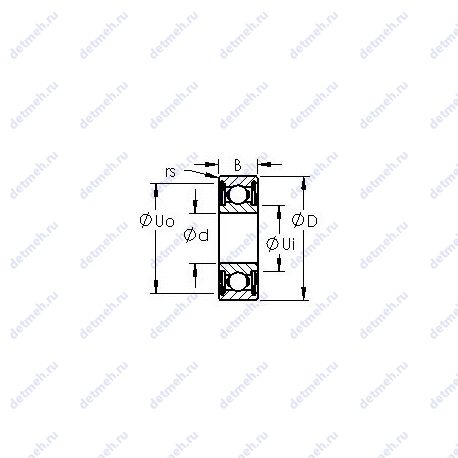

Подшипник 633HZZ чертеж — Чертеж подшипника 633HZZ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс ZZ — Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 633HZZ

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Габаритные и посадочные размеры:

Масса - 3.43;
Ширина - 5.0000 мм;
Внешний диаметр - 13.0000 мм;
Высота. мм - 5;
Внешний диаметр - 13 мм;
Внутренний диаметр - 3 мм;

Прочие характеристики:

Диаметр шарика (Dw) - 2.3810;
Количество шариков - 7;
single metal shield - (z);
Two metal shields - (zz);
Min. Housing Shoulder Dia.. Outer (Uo) - 11.300;
Max. Shaft Shoulder Dia. Inner (Ui) - 6.0;
Standard Clearance - k25;
Precision - a1;
Максимальная скорость (масло) - 48;
Максимальная скорость (смазка) - 40;
Номинальная статическая нагрузка - 390;
Номинальная динамическая нагрузка - 1.106;
Материал - martensitic stainless steel;
Радиус (мин) - 0.200;
Диаметр отверстия - 3.0000;
Тип подшипника - shielded;
Размеры. мм - 3x13x5;

Классификация:

Основной тип - шариковый радиальный;
Обозначение - 633hzz;
Нагрузка - радиальная;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 633HZZ, технические характеристики и номинальные значения.

Таблица модификаций подшипника 633HZZ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
633	Основное исполнение.	3	13	5	0327
633H	Шариковый радиальный подшипник.	3	13	5	3.27
F633	Шариковые подшипники из нержавеющей стали.	3	13	5	3.73
W633	Нержавеющая сталь, метрические размеры.	3	13	5	031
633 ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	3	13	5	0343
F633ZZ	Защитные металлические шайбы (бесконтактные уплотнения) с обеих сторон подшипника.	3	13	5	3.59
633-2Z	Стальная шайба. Защитные металлические шайбы типа Z с двух сторон подшипника.	3	13	5	0.437
W633-2Z	Нержавеющая сталь, метрические размеры. Защитные металлические шайбы типа Z с двух сторон подшипника.	3	13	5	032
S633-2Z	Керамический материал. Защитные металлические шайбы типа Z с двух сторон подшипника.	3	13	5	0
633H-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	3	13	5	3.43
W633-2RS1	Нержавеющая сталь, метрические размеры. Контактные уплотнения типа RS1 с обеих сторон подшипника.	3	13	5	033

Модификации подшипника 633HZZ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
