Шариковый подшипник F633

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Пропускная способность:

• Грузоподъемность статическая - 0.48 кн;
• Грузоподъемность динамическая - 1.3 кн;
• Частота вращения предельная при пластичной смазке - 50000 об/мин;
• Частота вращения предельная при жидкой смазке - 60000 об/мин;

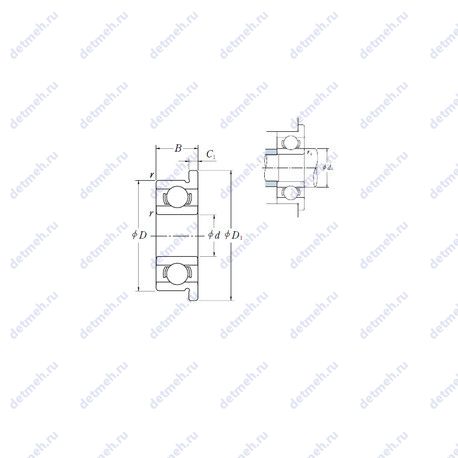

Габаритные и посадочные размеры:

• Внутренний диаметр - 3 мм;
• Внешний диаметр - 13 мм;
• Высота. мм - 5;
• Ширина наружной обоймы (C) - 5 мм.;
• Масса - 0.0034 кг;
• Ширина (высота) (B) - 5 мм.;
• Радиус наружней фаски - 0.2 мм.;

Прочие характеристики:

• Размеры. мм - 3x13x5;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер сопряженных деталей (ra max.) - 0.2;
• Размер (C2) - 1;
• Размер (C1) - 1 мм.;
• Размер (r1 min.) - 0.2 мм.;
• Размер (D1) - 15 мм.;
• Размер (D2) - 15 мм.;
• Размер сопряженных деталей (ba min.) - 4.6;

Классификация:

• Обозначение - f633;
• Тела качения - шарики;
• Основной тип - шариковый радиальный;
• Нагрузка - радиальная;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 11.7;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - f633;
• Основной тип - шариковый радиальный;

Габаритные и посадочные размеры:

• Наружный диаметр (D1) - 15;
• Радиус наружней фаски - 0.2 мм.;
• Масса - 3.73 кг;
• Высота. мм - 5;
• Внешний диаметр - 13 мм;
• Внутренний диаметр - 3. мм;
• Ширина (высота) (B) - 5 мм.;

Прочие характеристики:

• Размер (C1) - 1 мм.;
• Уплотнение - нет;
• Количество дорожек качения - 1;
• Размеры. мм - 3x13x5;

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

• Нагрузка - радиальная;
• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Обозначение - f633;

Габаритные и посадочные размеры:

• Наружный диаметр (D1) - 15;
• Радиус наружней фаски - 0.2 мм;
• Высота. мм - 5;
• Внутренний диаметр - 3 мм;
• Внешний диаметр - 15 мм;
• Масса - 3.73 кг;
• Ширина (высота) (B) - 5 мм.;

Прочие характеристики:

• Размер сопряженных деталей (da min.) - 4.6;
• Размер сопряженных деталей (ra max.) - 0.2;
• Размеры. мм - 3x15x5;
• Размер (C1) - 1 мм;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Пропускная способность:

• Грузоподъемность статическая - 485 кн;
• Грузоподъемность динамическая - 1300 кн;
• Частота вращения предельная при жидкой смазке - 43000 об/мин;
• Частота вращения предельная при пластичной смазке - 36000 об/мин;
