Подшипник для корпуса UC309-28

Производитель FYH

Компания FYH производит широкий ассортимент навесных подшипников от небольших легких агрегатов до больших тяжёлых, чтобы соответствовать широкому спектру отраслей промышленности и областей применения по всему миру.  Шарикоподшипниковые узлы FYH изготавливаются в соответствии со строгими стандартами и включают в себя шарикоподшипники с толстыми канавками и корпуса различных размеров.  Самоцентрирующиеся узлы обеспечивают простоту установки и снабжены смазочными ниппелями для быстрого и удобного повторного смазывания.

Габаритные и посадочные размеры:

• Радиус наружней фаски - 1.5 мм.;
• Внутренний диаметр - 44.45 мм;
• Внешний диаметр - 100 мм;
• Высота. мм - 57;
• Ширина (высота) (B) - 57 мм.;
• Ширина наружной обоймы (C) - 30 мм.;
• Масса - 1.35 кг;

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - uc309-28;

Прочие характеристики:

• Размеры. мм - 44.45x100x57;
• Расстояние от торца тугого кольца до центра радиуса сферы (S) - 22 мм.;
• Размер (S2) - 10;
• Резьба (G) - m10x1.25;
• Количество дорожек качения - 1;
• Уплотнение - есть;
• Размер (S1) - 35;
• Размер (C1) - 8.5 мм.;

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 13.3;

Пропускная способность:

• Грузоподъемность радиальная динамическая (C) - 48.9 кн;
• Грузоподъемность радиальная статическая (C0) - 29.5 кн;

Производитель KOYO

Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.

Исходные данные для расчета:

• Расчетный коэффициент (f0) - 13.3;

Прочие характеристики:

• Резьба (G) - m10×1.25;
• Размер (S2) - 10;
• Размер (S1) - 35;
• Количество дорожек качения - 1;
• Уплотнение - есть;
• Расстояние от торца тугого кольца до центра радиуса сферы (S) - 22 мм.;
• Размеры. мм - 44.45x100x57;

Классификация:

• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - uc309-28;
• Основной тип - шариковый радиальный;

Габаритные и посадочные размеры:

• Внутренний диаметр - 44.45 мм;
• Внешний диаметр - 100 мм;
• Высота. мм - 57;
• Ширина наружной обоймы (C) - 30 мм;
• Масса - 1.35 кг;
• Ширина (высота) (B) - 57 мм;
• Радиус наружней фаски - 1.5 мм;

Пропускная способность:

• Грузоподъемность динамическая - 48.9 кн;
• Грузоподъемность статическая - 29.5 кн;

Производитель SNR

французский производитель подшипников, основанный в 1946 году. Компания специализируется на выпуске подшипников для автомобильной промышленности, аэрокосмической отрасли, железнодорожного транспорта.  SNR придерживается высоких стандартов качества, что подтверждается международными сертификатами ISO 9001 и QS 9000.

Пропускная способность:

• Грузоподъемность статическая - 31.8 кн;
• Грузоподъемность динамическая - 53 кн;

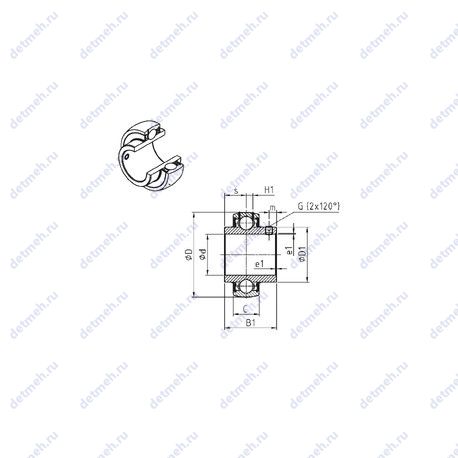

Габаритные и посадочные размеры:

• Ширина внутренней обоймы (B1) - 57 мм.;
• Внутренний диаметр - 44.45 мм;
• Внешний диаметр - 100 мм;
• Высота. мм - 30;
• Ширина наружной обоймы (C) - 30 мм.;
• Масса - 1.3 кг;

Прочие характеристики:

• Размер (e) - 2;
• Размер (a) - 4.7625 мм.;
• Размер (m) - 10 мм.;
• Размер (s) - 22 мм.;
• Размер (D1) - 61.8 мм.;
• Размер (H1) - 9 мм.;
• Резьба (G) - 3/8-24unf;
• Количество дорожек качения - 1;
• Размеры. мм - 44.45x100x30;
• Уплотнение - есть;

Классификация:

• Основной тип - шариковый радиальный;
• Тела качения - шарики;
• Нагрузка - радиальная;
• Обозначение - uc309-28;
