Шариковый подшипник 71968 CDMA/P4A
Подшипник 71968 CDMA/P4A — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 71968, размер 340*460*56 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 340 мм
Наружный диаметр: 460 мм
Ширина: 56 мм
Масса: 25.5 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

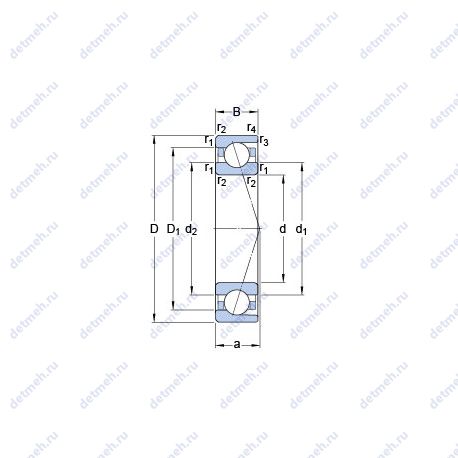

Таблица размеров и характеристик подшипника 71968 CDMA/P4A
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Исходные данные для расчета:
- Расчетный коэффициент f1 - 1;
- Расчетный коэффициент f - 1.27;
- Расчетный коэффициент f2A - 1;
- Расчетный коэффициент f2B - 1.04;
- Расчетный коэффициент f2C - 1.09;
- Расчетный коэффициент fHC - 1;
- Расчетный коэффициент f2D - 1.15;
- Расчетный коэффициент (f0) - 16.6;
Прочие характеристики:
- da min. - 353 мм;
- dn - 387 мм;
- количество смазки Gref - 294 cm³;
- Db max. - 454 мм;
- Диаметр шарика Dw - 38.1 мм;
- Количество шариков z - 29;
- Преднатяг класса A GA - 1460 н;
- Преднатяг класса B GB - 2920 н;
- Преднатяг класса C GC - 5840 н;
- d2 - 377 мм;
- Преднатяг класса A - 300 н/мкм;
- Преднатяг класса B - 408 н/мкм;
- Преднатяг класса C - 571 н/мкм;
- Preload class D GD - 11680 н;
- Preload class D - 827 н/мкм;
- Размеры. мм - 460x340x56;
- Граничная нагрузка по усталости (Pu) - 14.3 кн;
- Размер (D1) - 423 мм;
- Размер сопряженных деталей (ra max.) - 2.5 мм;
- Размер (d1) - 377 мм;
- r1.2 min. - 3 мм;
- r3.4 min. - 1.1 мм;
- Размер (a) - 81.8 мм;
- Размер сопряженных деталей (db min) - 353 мм;
- Da max. - 445 мм;
- rb max. - 1 мм;
Пропускная способность:
- Максимальная частота вращения в консистентной смазке - 2400 об/мин;
- Максимальная частота вращения в воздушно-масляной смазке - 4000 мм/мин;
- Динамическая грузоподъемность (C) - 390 кн;
- Статическая грузоподъемность (C0) - 670 кн;
Классификация:
- Тела качения - шарики;
- Обозначение - 71968 cdma/p4a;
- Основной тип - шариковый радиально-упорный;
- Нагрузка - радиальная и осевая;
Габаритные и посадочные размеры:
- Внутренний диаметр - 460 мм;
- Внешний диаметр - 340 мм;
- Высота. мм - 56;
- Масса - 25.5 кг;
- Наружный диаметр (D) - 460 мм;
- Внутренний диаметр (d) - 340 мм;
- Ширина (высота) (B) - 56 мм;
В таблице приведены основные размеры подшипника 71968 CDMA/P4A, технические характеристики и номинальные значения.
Таблица модификаций подшипника 71968 CDMA/P4A
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 71968 A | Шариковый радиально-упорный подшипник, однорядный. | 340 | 460 | 56 | 22.7 |
| 71968 C | Шариковый радиально-упорный подшипник, однорядный. | 340 | 460 | 56 | 22.7 |
| 71968 ACMB | Однорядный с углом контакта 25°. | 340 | 460 | 56 | 24 |
| 71968 CTBP4 | Механически обработанный сепаратор из текстолита. | 340 | 460 | 56 | 22.7 |
| 71968 ATBP4 | Механически обработанный сепаратор из текстолита. | 340 | 460 | 56 | 22.7 |
| 71968 ACDMA/P4A | Механически обработанный сепаратор оконного типа из латуни. Однорядный с улучшенной конструкцией и углом контакта 25°. Угол контакта 30°. | 340 | 460 | 56 | 25.5 |
| 71968 CDMA/HCP4A | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Угол контакта 30°. | 340 | 460 | 56 | 21.551 |
| 71968 ACDMA/HCP4A | Однорядный с улучшенной конструкцией и углом контакта 25°. Угол контакта 30°. | 340 | 460 | 56 | 21.551 |
Модификации подшипника 71968 CDMA/P4A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
