Шариковый подшипник 71968 CDMA/HCP4A
Подшипник 71968 CDMA/HCP4A — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 71968, размер 340*460*56 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 340 мм
Наружный диаметр: 460 мм
Ширина: 56 мм
Масса: 21.551 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 71968 CDMA/HCP4A
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Исходные данные для расчета:
- Расчетный коэффициент f1: 1
- Расчетный коэффициент f: 1.27
- Расчетный коэффициент f2A: 1
- Расчетный коэффициент f2B: 1.07
- Расчетный коэффициент f2C: 1.12
- Расчетный коэффициент fHC: 1.04
- Расчетный коэффициент f2D: 1.18
- Расчетный коэффициент (f0): 16.6
Прочие характеристики:
- da min.: 353 мм
- dn: 387 мм
- количество смазки Gref: 294 cm³
- Db max.: 454 мм
- Диаметр шарика Dw: 38.1 мм
- Количество шариков z: 29
- Преднатяг класса A GA: 1460 н
- Преднатяг класса B GB: 2920 н
- Преднатяг класса C GC: 5840 н
- d2: 377 мм
- Преднатяг класса A: 333 н/мкм
- Преднатяг класса B: 453 н/мкм
- Преднатяг класса C: 634 н/мкм
- Preload class D GD: 11680 н
- Preload class D: 918 н/мкм
- Размеры. мм: 460x340x56
- Граничная нагрузка по усталости (Pu): 14.3 кн
- Размер (D1): 423 мм
- Размер сопряженных деталей (ra max.): 2.5 мм
- Размер (d1): 377 мм
- r1.2 min.: 3 мм
- r3.4 min.: 1.1 мм
- Размер (a): 81.8 мм
- Размер сопряженных деталей (db min): 353 мм
- Da max.: 445 мм
- rb max.: 1 мм
Пропускная способность:
- Максимальная частота вращения в консистентной смазке: 3400 об/мин
- Максимальная частота вращения в воздушно-масляной смазке: 4800 мм/мин
- Динамическая грузоподъемность (C): 390 кн
- Статическая грузоподъемность (C0): 670 кн
Классификация:
- Тела качения: шарики
- Обозначение: 71968 cdma/hcp4a
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая

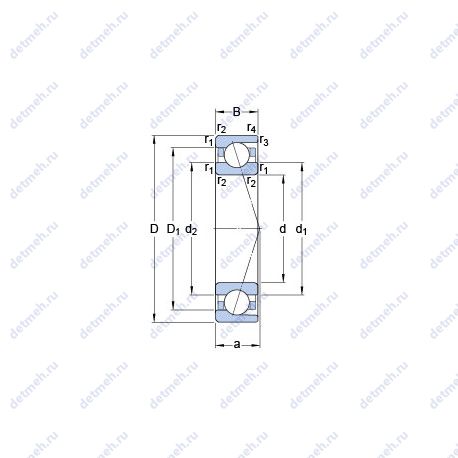

Габаритные и посадочные размеры:
- Внутренний диаметр: 460 мм
- Внешний диаметр: 340 мм
- Высота. мм: 56
- Масса: 21.551 кг
- Наружный диаметр (D): 460 мм
- Внутренний диаметр (d): 340 мм
- Ширина (высота) (B): 56 мм
В таблице приведены основные размеры подшипника 71968 CDMA/HCP4A, технические характеристики и номинальные значения.
Таблица модификаций подшипника 71968 CDMA/HCP4A
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 71968 A | Шариковый радиально-упорный подшипник, однорядный. | 340 | 460 | 56 | 22.7 |
| 71968 C | Шариковый радиально-упорный подшипник, однорядный. | 340 | 460 | 56 | 22.7 |
| 71968 ACMB | Однорядный с углом контакта 25°. | 340 | 460 | 56 | 24 |
| 71968 CTBP4 | Механически обработанный сепаратор из текстолита. | 340 | 460 | 56 | 22.7 |
| 71968 ATBP4 | Механически обработанный сепаратор из текстолита. | 340 | 460 | 56 | 22.7 |
| 71968 CDMA/P4A | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор оконного типа из латуни. Угол контакта 30°. | 340 | 460 | 56 | 25.5 |
| 71968 ACDMA/P4A | Механически обработанный сепаратор оконного типа из латуни. Однорядный с улучшенной конструкцией и углом контакта 25°. Угол контакта 30°. | 340 | 460 | 56 | 25.5 |
| 71968 ACDMA/HCP4A | Однорядный с улучшенной конструкцией и углом контакта 25°. Угол контакта 30°. | 340 | 460 | 56 | 21.551 |
Модификации подшипника 71968 CDMA/HCP4A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
