Шариковый подшипник 71968 ACDMA/HCP4A

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

• Преднатяг класса B GB - 4600 н;
• количество смазки Gref - 294 cm³;
• Db max. - 454 мм;
• Диаметр шарика Dw - 38.1 мм;
• Количество шариков z - 29;
• Преднатяг класса A GA - 2300 н;
• Преднатяг класса C GC - 9200 н;
• Преднатяг класса A - 820 н/мкм;
• Преднатяг класса B - 1073 н/мкм;
• Преднатяг класса C - 1425 н/мкм;
• Preload class D GD - 18400 н;
• Preload class D - 1934 н/мкм;
• Размер (D1) - 423 мм;
• Размеры. мм - 460x340x56;
• Граничная нагрузка по усталости (Pu) - 13.4 кн;
• Размер сопряженных деталей (ra max.) - 2.5 мм;
• Размер (d1) - 377 мм;
• r1.2 min. - 3 мм;
• r3.4 min. - 1.1 мм;
• Размер (a) - 121.6 мм;
• Размер сопряженных деталей (db min) - 353 мм;
• Da max. - 445 мм;
• rb max. - 1 мм;
• d2 - 377 мм;
• da min. - 353 мм;
• dn - 387 мм;

Пропускная способность:

• Максимальная частота вращения в воздушно-масляной смазке - 3800 мм/мин;
• Максимальная частота вращения в консистентной смазке - 2400 об/мин;
• Динамическая грузоподъемность (C) - 364 кн;
• Статическая грузоподъемность (C0) - 640 кн;

Исходные данные для расчета:

• Расчетный коэффициент (одиночный. тандем) Y2 - 0.87;
• Расчетный коэффициент (одиночный. тандем) Y0 - 0.38;
• Расчетный коэффициент (одиночный. тандем) X2 - 0.41;
• Расчетный коэффициент (спина к спине. лицом к лицу) Y1 - 0.92;
• Расчетный коэффициент (спина к спине. лицом к лицу) Y2 - 1.41;
• Расчетный коэффициент (спина к спине. лицом к лицу) Y0 - 0.76;
• Расчетный коэффициент (спина к спине. лицом к лицу) X2 - 0.67;
• Расчетный коэффициент f - 1.27;
• Расчетный коэффициент f1 - 0.98;
• Расчетный коэффициент f2A - 1;
• Расчетный коэффициент f2B - 1.07;
• Расчетный коэффициент f2C - 1.12;
• Расчетный коэффициент fHC - 1.04;
• Расчетный коэффициент f2D - 1.17;
• Расчетный коэффициент (e) - 0.68;

Классификация:

• Тела качения - шарики;
• Обозначение - 71968 acdma/hcp4a;
• Основной тип - шариковый радиально-упорный;
• Нагрузка - радиальная и осевая;

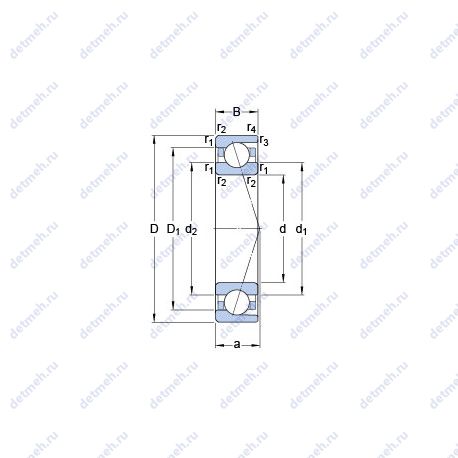

Габаритные и посадочные размеры:

• Внутренний диаметр - 460 мм;
• Внешний диаметр - 340 мм;
• Высота. мм - 56;
• Масса - 21.551 кг;
• Наружный диаметр (D) - 460 мм;
• Внутренний диаметр (d) - 340 мм;
• Ширина (высота) (B) - 56 мм;
