Шариковый подшипник 7010 ACB/HCP4A

Подшипник 7010 ACB/HCP4A — это импортный шариковый радиально-упорный подшипник, обозначение основновного исполнения 7010, размер 50*80*16 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 50 мм
Наружный диаметр: 80 мм
Ширина: 16 мм
Масса: 0.279 кг

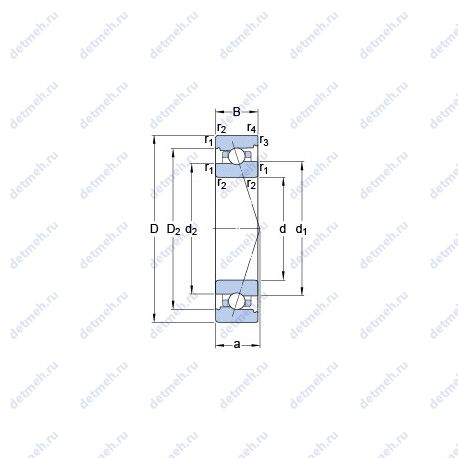

Подшипник 7010 ACB/HCP4A чертеж — Чертеж подшипника 7010 ACB/HCP4A

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах Суффикс AC — Однорядный с углом контакта 25°

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 7010 ACB/HCP4A

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

Расчетный коэффициент (спина к спине. лицом к лицу) X2 - 0.67;
Расчетный коэффициент (одиночный. тандем) Y2 - 0.87;
Расчетный коэффициент (одиночный. тандем) Y0 - 0.38;
Расчетный коэффициент (одиночный. тандем) X2 - 0.41;
Расчетный коэффициент (спина к спине. лицом к лицу) Y1 - 0.92;
Расчетный коэффициент (спина к спине. лицом к лицу) Y2 - 1.41;
Расчетный коэффициент (спина к спине. лицом к лицу) Y0 - 0.76;
Расчетный коэффициент f - 1.06;
Расчетный коэффициент f1 - 0.99;
Расчетный коэффициент f2A - 1;
Расчетный коэффициент f2B - 1.02;
Расчетный коэффициент f2C - 1.05;
Расчетный коэффициент fHC - 1.01;
Расчетный коэффициент (e) - 0.68;

Пропускная способность:

Максимальная частота вращения в консистентной смазке - 26000 об/мин;
Максимальная частота вращения в воздушно-масляной смазке - 40000 мм/мин;
Статическая грузоподъемность (C0) - 7.4 кн;
Динамическая грузоподъемность (C) - 9.4 кн;

Прочие характеристики:

количество смазки Gref - 3.11 cm³;
Db max. - 76.8 мм;
D2 - 70.7 мм;
Диаметр шарика Dw - 5.556 мм;
Количество шариков z - 27;
dn - 61.8 мм;
Преднатяг класса A GA - 56 н;
Преднатяг класса B GB - 110 н;
Преднатяг класса C GC - 330 н;
Преднатяг класса A - 97 н/мкм;
Преднатяг класса B - 122 н/мкм;
Преднатяг класса C - 183 н/мкм;
Размеры. мм - 80x50x16;
Граничная нагрузка по усталости (Pu) - 0.31 кн;
Размер сопряженных деталей (ra max.) - 1 мм;
Размер (d1) - 61.44 мм;
r1.2 min. - 1 мм;
r3.4 min. - 0.6 мм;
Размер (a) - 23.2 мм;
Размер сопряженных деталей (db min) - 54.6 мм;
Da max. - 75.4 мм;
rb max. - 0.6 мм;
d2 - 59.65 мм;
da min. - 54.6 мм;

Классификация:

Тела качения - шарики;
Обозначение - 7010 acb/hcp4a;
Основной тип - шариковый радиально-упорный;
Нагрузка - радиальная и осевая;

Габаритные и посадочные размеры:

Внутренний диаметр - 80 мм;
Внешний диаметр - 50 мм;
Высота. мм - 16;
Масса - 0.279 кг;
Наружный диаметр (D) - 80 мм;
Внутренний диаметр (d) - 50 мм;
Ширина (высота) (B) - 16 мм;

В таблице приведены основные размеры подшипника 7010 ACB/HCP4A, технические характеристики и номинальные значения.

Таблица модификаций подшипника 7010 ACB/HCP4A

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
7010	Основное исполнение.	50	80	16	0.29
7010B	Угол контакта 40°.	50	80	16	0.35
7010C	Угол контакта 15°.	50	80	16	0.26
7010 A	Шариковый радиально-упорный подшипник.	50	80	16	0.35
7010DF	Механически обработанный сепаратор из стали или специального чугуна.	50	80	32	0.612
7010DT	Механически обработанный сепаратор из текстолита.	50	80	16	0.612
7010DB	Угол контакта 40°.	50	80	16	0.612
7010AC	Однорядный радиально-упорный шарикоподшипник с углом контакта 25°.	50	80	16	0.285
7010CDF	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из стали или специального чугуна.	50	80	32	0.7
7010CDT	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Механически обработанный сепаратор из текстолита.	50	80	32	0.7
7010CDB	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°.	50	80	32	0.7
7010CPA	Угол контакта 15 градусов.	50	80	16	0.29
7010 BDB	Шариковый радиально-упорный подшипник.	50	80	32	0.7
7010 ADT	Механически обработанный сепаратор из текстолита.	50	80	32	0.7
7010 ADB	Шариковый радиально-упорный подшипник.	50	80	32	0.7
7010 BDF	Механически обработанный сепаратор из стали или специального чугуна.	50	80	32	0.7
7010 BDT	Механически обработанный сепаратор из текстолита.	50	80	32	0.7
7010 ADF	Механически обработанный сепаратор из стали или специального чугуна.	50	80	32	0.7
7010 A-UO	Шариковый радиально-упорный подшипник.	50	80	32	0.7
7010 A-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	50	80	32	0.7
7010 A-UD	Шариковый радиально-упорный подшипник.	50	80	32	0.7
7010 C-UD	Шариковый радиально-упорный подшипник.	50	80	32	0.7
7010 C-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	50	80	32	0.7
7010 B-UD	Шариковый радиально-упорный подшипник.	50	80	32	0.7
7010 B-UO	Шариковый радиально-упорный подшипник.	50	80	32	0.7
7010 B-UX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	50	80	32	0.7
7010 C-UO	Шариковый радиально-упорный подшипник.	50	80	32	0.7
7010CTRSU	Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	50	80	16	0.259
7010CVUJ74	Угол контакта 15°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник.	50	80	16	0.271
7010A5TRSU	Контактное уплотнение из полиуретана или резины с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	50	80	16	0.259
7010HVUJ74	Угол контакта 25°. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Универсальные подшпники. Бессепараторный подшипник.	50	80	16	0.27
7010 CTBP4	Механически обработанный сепаратор из текстолита.	50	80	16	0.25
7010 ATBP4	Механически обработанный сепаратор из текстолита.	50	80	16	0.25
7010 FB/P7	Механически обработанный сепаратор из стали или специального чугуна.	50	80	16	0.28
7010 DB/P7	Шариковый радиально-упорный подшипник.	50	80	16	0.28
S7010 FB/P7	Керамический материал. Механически обработанный сепаратор из стали или специального чугуна.	50	80	16	0.28
7010UG/GNP4	Класс точности JIS4 / ISO 4. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). Канавка под стопорное кольцо на наружном кольце подшипника.	50	80	16	0.26
7010 CE/P4A	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	50	80	16	0.254
7010 CB/P4A	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	50	80	16	0.29
7010CVDUJ74	Угол контакта 15°. Комплекты из 2, 3, 4 универсальных подшпников. Преднатяг (Лёгкий, Средний, Высокий) для стандартного ассортимента. Бессепараторный подшипник.	50	80	32	0.534

Модификации подшипника 7010 ACB/HCP4A - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
