Шариковый подшипник 7409
Подшипник 7409 — это импортный шариковый радиально-упорный подшипник, однорядный, является основным конструктивным исполнением, размер 45*120*29 мм.
Отечественный аналог - 7409.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 7409
Производитель NTN
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Прочие характеристики:
- Количество дорожек качения - 1;
- Размеры. мм - 45x120x29;
- Уплотнение - нет;
Классификация:
- Обозначение - 7409;
- Тела качения - шарики;
- Нагрузка - радиальная и осевая;
- Основной тип - шариковый радиально-упорный;

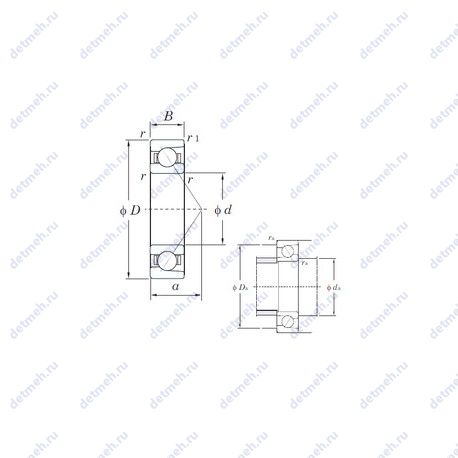

Габаритные и посадочные размеры:
- Внутренний диаметр - 45.000 мм;
- Внешний диаметр - 120.000 мм;
- Высота. мм - 29.000;
- Ширина наружной обоймы (C) - 29.000 мм.;
- Масса - 1.73 кг;
- Ширина (высота) (B) - 29.000 мм.;
Производитель KOYO
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Классификация:
- Нагрузка - радиальная и осевая;
- Тела качения - шарики;
- Обозначение - 7409;
- Основной тип - шариковый радиально-упорный;
Прочие характеристики:
- Размер (a) - 38.6 мм;
- Размер (r1 min.) - 1 мм;
- Размер сопряженных деталей (da min.) - 55;
- Размер сопряженных деталей (Da max.) - 110;
- Размеры. мм - 45x120x29;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Размер сопряженных деталей (ra max.) - 2;
Габаритные и посадочные размеры:
- Угол наклона (α) - 30°;
- Масса - 1.55 кг;
- Внутренний диаметр - 45 мм;
- Внешний диаметр - 120 мм;
- Высота. мм - 29;
- Ширина наружной обоймы (C) - 29 мм;
- Ширина (высота) (B) - 29 мм;
- Радиус наружней фаски - 2 мм;
Пропускная способность:
- Частота вращения предельная при пластичной смазке - 5400 об/мин;
- Частота вращения предельная при жидкой смазке - 7100 об/мин;
В таблице приведены основные размеры подшипника 7409, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7409
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7409W | Максимальная грузоподъемность, паз для ввода шариков. | 45 | 120 | 29 | 1.647 |
| 7409B | Угол контакта 40°. | 45 | 120 | 29 | 1.55 |
| 7409 A | Шариковый радиально-упорный подшипник, однорядный. | 45 | 120 | 29 | 1.55 |
| 7409BG | Универсальный подшипник. | 45 | 120 | 29 | 1.77 |
| 7409BDB | Угол контакта 40°. | 45 | 120 | 58 | 3.1 |
| 7409 BGM | Среднетемпературная пластичная смазка, от –30 до +110 °C. | 45 | 120 | 29 | 1.55 |
| 7409 BDT | Механически обработанный сепаратор из текстолита. | 45 | 120 | 58 | 3.1 |
| 7409 BDF | Механически обработанный сепаратор из стали или специального чугуна. | 45 | 120 | 58 | 3.1 |
| 7409 ADT | Механически обработанный сепаратор из текстолита. | 45 | 120 | 58 | 3.1 |
| 7409 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 45 | 120 | 58 | 3.1 |
| 7409 ADB | Шариковый радиально-упорный подшипник, однорядный. | 45 | 120 | 58 | 3.1 |
| 7409 BCBM | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 45 | 120 | 29 | 1.729 |
| 7409 A-UO | Шариковый радиально-упорный подшипник, однорядный. | 45 | 120 | 58 | 3.1 |
| 7409 BGBM | Группа осевого преднатяга однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют легкий (GA), средний (GB) или тяжелый (GC) осевой преднатяг. | 45 | 120 | 29 | 1.55 |
| 7409 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 45 | 120 | 58 | 3.1 |
| 7409 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 45 | 120 | 58 | 3.1 |
| 7409 A-UD | Шариковый радиально-упорный подшипник, однорядный. | 45 | 120 | 58 | 3.1 |
| 7409 B-UO | Шариковый радиально-упорный подшипник, однорядный. | 45 | 120 | 58 | 3.1 |
| 7409 B-UD | Шариковый радиально-упорный подшипник, однорядный. | 45 | 120 | 58 | 3.1 |
Модификации подшипника 7409 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 7409
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| KOYO | 7409 | 45 | 120 | 29 | ISO |
| NTN | 7409 | 45 | 120 | 29 | ISO |
Аналог подшипника 7409 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
