Шариковый подшипник 7409 A-UD
Подшипник 7409 A-UD — это импортный шариковый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 7409, размер 45*120*58 мм.
Стандарт: ISO
Бренд: CX
Внутренний диаметр: 45 мм
Наружный диаметр: 120 мм
Ширина: 58 мм
Масса: 3.1 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

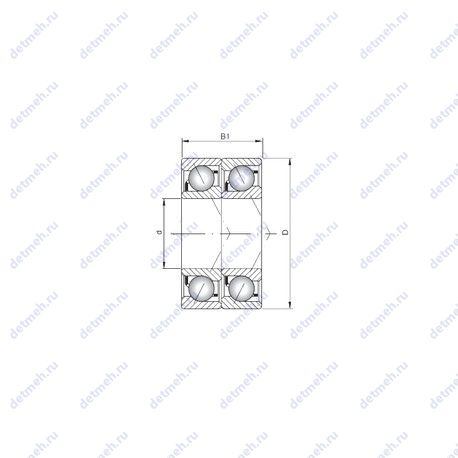

Таблица размеров и характеристик подшипника 7409 A-UD
Производитель CX
CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Габаритные и посадочные размеры:
- Масса - 3.1 кг;
- Угол наклона (α) - 25°;
- Ширина внутренней обоймы (B1) - 58 мм.;
- Высота. мм - 58;
- Внешний диаметр - 120 мм;
- Внутренний диаметр - 45 мм;
Классификация:
- Нагрузка - радиальная и осевая;
- Основной тип - шариковый радиально-упорный;
- Обозначение - 7409 a-ud;
- Тела качения - шарики;
Прочие характеристики:
- Уплотнение - нет;
- Количество дорожек качения - 2;
- Размеры. мм - 45x120x58;
Пропускная способность:
- Частота вращения предельная при жидкой смазке - 6000 об/мин;
- Частота вращения предельная при пластичной смазке - 4200 об/мин;
- Грузоподъемность статическая - 108 кн;
- Грузоподъемность динамическая - 138 кн;
В таблице приведены основные размеры подшипника 7409 A-UD, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7409 A-UD
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7409 | Основное исполнение. | 45 | 120 | 29 | 1.55 |
| 7409W | Максимальная грузоподъемность, паз для ввода шариков. | 45 | 120 | 29 | 1.647 |
| 7409B | Угол контакта 40°. | 45 | 120 | 29 | 1.55 |
| 7409 A | Шариковый радиально-упорный подшипник, двухрядный. | 45 | 120 | 29 | 1.55 |
| 7409BG | Универсальный подшипник. | 45 | 120 | 29 | 1.77 |
| 7409BDB | Угол контакта 40°. | 45 | 120 | 58 | 3.1 |
| 7409 BGM | Среднетемпературная пластичная смазка, от –30 до +110 °C. | 45 | 120 | 29 | 1.55 |
| 7409 BDT | Механически обработанный сепаратор из текстолита. | 45 | 120 | 58 | 3.1 |
| 7409 BDF | Механически обработанный сепаратор из стали или специального чугуна. | 45 | 120 | 58 | 3.1 |
| 7409 ADT | Механически обработанный сепаратор из текстолита. | 45 | 120 | 58 | 3.1 |
| 7409 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 45 | 120 | 58 | 3.1 |
| 7409 ADB | Шариковый радиально-упорный подшипник, двухрядный. | 45 | 120 | 58 | 3.1 |
| 7409 BCBM | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 45 | 120 | 29 | 1.729 |
| 7409 A-UO | Шариковый радиально-упорный подшипник, двухрядный. | 45 | 120 | 58 | 3.1 |
| 7409 BGBM | Группа осевого преднатяга однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют легкий (GA), средний (GB) или тяжелый (GC) осевой преднатяг. | 45 | 120 | 29 | 1.55 |
| 7409 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 45 | 120 | 58 | 3.1 |
| 7409 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 45 | 120 | 58 | 3.1 |
| 7409 B-UO | Шариковый радиально-упорный подшипник, двухрядный. | 45 | 120 | 58 | 3.1 |
| 7409 B-UD | Шариковый радиально-упорный подшипник, двухрядный. | 45 | 120 | 58 | 3.1 |
Модификации подшипника 7409 A-UD - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
