Шариковый подшипник 7409 ADT
Подшипник 7409 ADT — это импортный шариковый радиально-упорный подшипник, двухрядный, обозначение основновного исполнения 7409, размер 45*120*58 мм.
Стандарт: ISO
Бренд: ISO
Внутренний диаметр: 45 мм
Наружный диаметр: 120 мм
Ширина: 58 мм
Масса: 3.1 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс T — Механически обработанный сепаратор из текстолита
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 7409 ADT
Производитель ISO
Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.
Классификация:
- Основной тип: шариковый радиально-упорный
- Тела качения: шарики
- Обозначение: 7409 adt
- Нагрузка: радиальная и осевая
Прочие характеристики:
- Размеры. мм: 45x120x58
- Количество дорожек качения: 2
- Уплотнение: нет

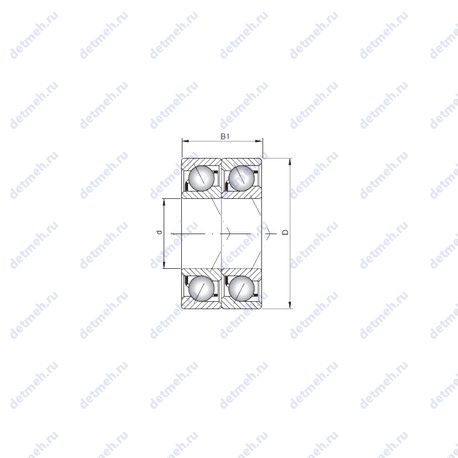

Габаритные и посадочные размеры:
- Внутренний диаметр: 45 мм
- Внешний диаметр: 120 мм
- Высота. мм: 58
- Масса: 3.1 кг
- Ширина внутренней обоймы (B1): 58 мм.
- Угол наклона (α): 25°
В таблице приведены основные размеры подшипника 7409 ADT, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7409 ADT
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7409 | Основное исполнение. | 45 | 120 | 29 | 1.55 |
| 7409W | Максимальная грузоподъемность, паз для ввода шариков. | 45 | 120 | 29 | 1.647 |
| 7409B | Угол контакта 40°. | 45 | 120 | 29 | 1.55 |
| 7409 A | Шариковый радиально-упорный подшипник, двухрядный. | 45 | 120 | 29 | 1.55 |
| 7409BG | Универсальный подшипник. | 45 | 120 | 29 | 1.77 |
| 7409BDB | Угол контакта 40°. | 45 | 120 | 58 | 3.1 |
| 7409 BGM | Среднетемпературная пластичная смазка, от –30 до +110 °C. | 45 | 120 | 29 | 1.55 |
| 7409 BDT | Механически обработанный сепаратор из текстолита. | 45 | 120 | 58 | 3.1 |
| 7409 BDF | Механически обработанный сепаратор из стали или специального чугуна. | 45 | 120 | 58 | 3.1 |
| 7409 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 45 | 120 | 58 | 3.1 |
| 7409 ADB | Шариковый радиально-упорный подшипник, двухрядный. | 45 | 120 | 58 | 3.1 |
| 7409 BCBM | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 45 | 120 | 29 | 1.729 |
| 7409 A-UO | Шариковый радиально-упорный подшипник, двухрядный. | 45 | 120 | 58 | 3.1 |
| 7409 BGBM | Группа осевого преднатяга однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют легкий (GA), средний (GB) или тяжелый (GC) осевой преднатяг. | 45 | 120 | 29 | 1.55 |
| 7409 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 45 | 120 | 58 | 3.1 |
| 7409 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 45 | 120 | 58 | 3.1 |
| 7409 A-UD | Шариковый радиально-упорный подшипник, двухрядный. | 45 | 120 | 58 | 3.1 |
| 7409 B-UO | Шариковый радиально-упорный подшипник, двухрядный. | 45 | 120 | 58 | 3.1 |
| 7409 B-UD | Шариковый радиально-упорный подшипник, двухрядный. | 45 | 120 | 58 | 3.1 |
Модификации подшипника 7409 ADT - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
