Шариковый подшипник 7409B
Подшипник 7409B — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 7409, размер 45*120*29 мм.
Отечественный аналог - 66409.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс B — Угол контакта 40°
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 7409B
Производитель KOYO+
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Прочие характеристики:
- Уплотнение: нет
- Размер сопряженных деталей (ra max.): 2
- Количество дорожек качения: 1
- Размер сопряженных деталей (Da max.): 110
- Размер сопряженных деталей (da min.): 55
- Размер (r1 min.): 1 мм
- Размер (a): 49.5 мм.
- Размеры. мм: 45x120x29

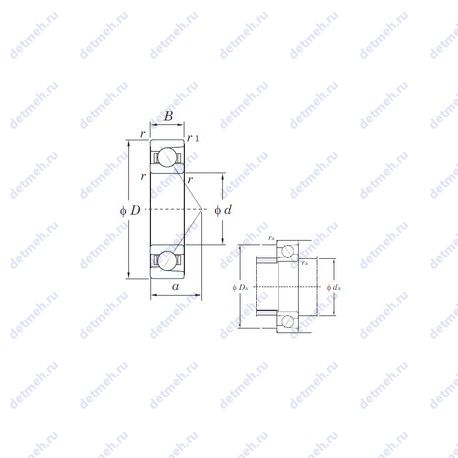

Габаритные и посадочные размеры:
- Радиус наружней фаски: 2 мм
- Ширина (высота) (B): 29 мм
- Масса: 1.55 кг
- Ширина наружной обоймы (C): 29 мм
- Высота. мм: 29
- Внешний диаметр: 120 мм
- Внутренний диаметр: 45 мм
- Угол наклона (α): 40°
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 6600 об/мин
- Частота вращения предельная при пластичной смазке: 4800 об/мин
Классификация:
- Нагрузка: радиальная и осевая
- Обозначение: 7409b
- Тела качения: шарики
- Основной тип: шариковый радиально-упорный
Производитель NTN+
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Прочие характеристики:
- Размеры. мм: 45x120x29
- Уплотнение: нет
- Количество дорожек качения: 1
Классификация:
- Обозначение: 7409b
- Тела качения: шарики
- Основной тип: шариковый радиально-упорный
- Нагрузка: радиальная и осевая
Габаритные и посадочные размеры:
- Внутренний диаметр: 45.000 мм
- Ширина (высота) (B): 29.000 мм.
- Масса: 1.49 кг
- Ширина наружной обоймы (C): 29.000 мм.
- Высота. мм: 29.000
- Внешний диаметр: 120.000 мм
Производитель ISO+
Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.
Прочие характеристики:
- Размеры. мм: 45x120x29
- Размер (a): 49.5 мм.
- Количество дорожек качения: 1
- Уплотнение: нет
Классификация:
- Нагрузка: радиальная и осевая
- Основной тип: шариковый радиально-упорный
- Тела качения: шарики
- Обозначение: 7409 b
Габаритные и посадочные размеры:
- Угол наклона (α): 40°
- Внутренний диаметр: 45 мм
- Внешний диаметр: 120 мм
- Высота. мм: 29
- Масса: 1.55 кг
- Ширина наружной обоймы (C): 29 мм
- Ширина (высота) (B): 29 мм
Производитель CX+
CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Прочие характеристики:
- Размер (a): 49.5 мм.
- Размеры. мм: 45x120x29
- Количество дорожек качения: 1
- Уплотнение: нет
Габаритные и посадочные размеры:
- Внешний диаметр: 120 мм
- Внутренний диаметр: 45 мм
- Угол наклона (α): 40°
- Высота. мм: 29
- Масса: 1.55 кг
- Ширина (высота) (B): 29 мм
- Ширина наружной обоймы (C): 29 мм
Классификация:
- Обозначение: 7409 b
- Тела качения: шарики
- Нагрузка: радиальная и осевая
- Основной тип: шариковый радиально-упорный
Пропускная способность:
- Грузоподъемность динамическая: 78.9 кн
- Грузоподъемность статическая: 50 кн
- Частота вращения предельная при пластичной смазке: 4800 об/мин
- Частота вращения предельная при жидкой смазке: 6600 об/мин
В таблице приведены основные размеры подшипника 7409B, технические характеристики и номинальные значения.
Таблица модификаций подшипника 7409B
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 7409 | Основное исполнение. | 45 | 120 | 29 | 1.55 |
| 7409W | Максимальная грузоподъемность, паз для ввода шариков. | 45 | 120 | 29 | 1.647 |
| 7409 A | Шариковый радиально-упорный подшипник, однорядный. | 45 | 120 | 29 | 1.55 |
| 7409BG | Универсальный подшипник. | 45 | 120 | 29 | 1.77 |
| 7409BDB | Угол контакта 40°. | 45 | 120 | 58 | 3.1 |
| 7409 BGM | Среднетемпературная пластичная смазка, от –30 до +110 °C. | 45 | 120 | 29 | 1.55 |
| 7409 BDT | Механически обработанный сепаратор из текстолита. | 45 | 120 | 58 | 3.1 |
| 7409 BDF | Механически обработанный сепаратор из стали или специального чугуна. | 45 | 120 | 58 | 3.1 |
| 7409 ADT | Механически обработанный сепаратор из текстолита. | 45 | 120 | 58 | 3.1 |
| 7409 ADF | Механически обработанный сепаратор из стали или специального чугуна. | 45 | 120 | 58 | 3.1 |
| 7409 ADB | Шариковый радиально-упорный подшипник, однорядный. | 45 | 120 | 58 | 3.1 |
| 7409 BCBM | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 45 | 120 | 29 | 1.729 |
| 7409 A-UO | Шариковый радиально-упорный подшипник, однорядный. | 45 | 120 | 58 | 3.1 |
| 7409 BGBM | Группа осевого преднатяга однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют легкий (GA), средний (GB) или тяжелый (GC) осевой преднатяг. | 45 | 120 | 29 | 1.55 |
| 7409 A-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 45 | 120 | 58 | 3.1 |
| 7409 B-UX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 45 | 120 | 58 | 3.1 |
| 7409 A-UD | Шариковый радиально-упорный подшипник, однорядный. | 45 | 120 | 58 | 3.1 |
| 7409 B-UO | Шариковый радиально-упорный подшипник, однорядный. | 45 | 120 | 58 | 3.1 |
| 7409 B-UD | Шариковый радиально-упорный подшипник, однорядный. | 45 | 120 | 58 | 3.1 |
Модификации подшипника 7409B - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 7409B
Аналог подшипника 7409B — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Применение подшипника 7409B
Трактор МТЗ-50 Передняя опора вторичного вала коробки передач Трактор МТЗ-50Л Передняя опора вторичного вала коробки передач Трактор МТЗ-50ПЛ Передняя опора вторичного вала коробки передач Трактор МТЗ-52 Передняя опора вторичного вала коробки передач Трактор МТЗ-52Л Передняя опора вторичного вала коробки передач Трактор Т-75 Вторичный вал коробки передач
