Шариковый подшипник 2-346209 Е
Подшипник 2-346209 Е — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу узкими торцами, угол контакта 26º, обозначение основновного исполнения 346209, размер 45*85*38 мм.
Импортный аналог - 7209ACDPA9ADF.
Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 45 мм
Наружный диаметр: 85 мм
Ширина: 38 мм
Масса: 0.84 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс Е — Сепаратор из текстолита.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

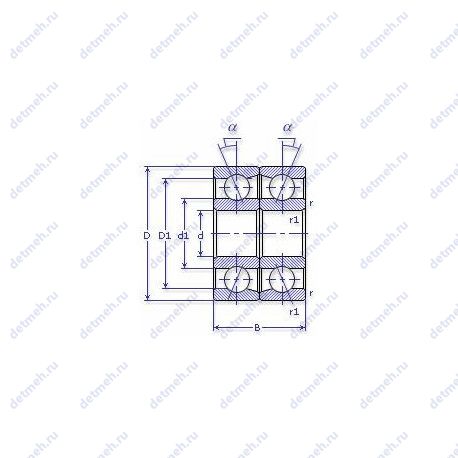

Таблица размеров и характеристик подшипника 2-346209 Е
Производитель ГПЗ-3
ОАО "Саратовский подшипниковый завод"
Габаритные и посадочные размеры:
- D (мм) Наружный диаметр: 85
- r. r1 min (мм) Радиус фаски: 1.1
- m (кг) Масса: 0.84
- В (мм) Ширина: 38
- d (мм) Внутренний диаметр: 45
- Ширина: 38 мм
- Масса: 0.8 кг
- Внешний диаметр: 85 мм
- Внутренний диаметр: 45 мм
Пропускная способность:
- n grease (1/min) Ном. частота вращен. при пластич. смазке: 8000
- n oil (1/min) Ном. частота вращен. при жидк. смазке: 10000
- Co (kN) Грузоподъемность статическая: 46.2
- C (kN) Грузоподъемность динамическая: 63
Прочие характеристики:
- d1 (mm) Диаметр борта внутреннего кольца: 57.4
- N шариков Количество шариков: 26
- d шарика (мм) Диаметр шарика: 12.7
- D1(mm) Диаметр борта наружного кольца: 72.6
- Материал Марка стали: шх-15
- ГОСТ: ту 37.006.087, ГОСТ 520
- Размеры. мм: 45x85x38
- Номер по ГОСТ: 2-346209 е
Классификация:
- Основной тип: шариковый радиально-упорный
- Обозначение: 2 346209 е
- Нагрузка: радиальная и осевая
- Тела качения: шарики
В таблице приведены основные размеры подшипника 2-346209 Е, технические характеристики и номинальные значения.
Таблица модификаций подшипника 2-346209 Е
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 346209 | Основное исполнение. | 45 | 85 | 38 | 0.84 |
| 346209 АЕ | Повышенная грузоподъемность. Сепаратор из текстолита.. | 45 | 85 | 38 | 0.8 |
| 4 346209 Е | Сепаратор из текстолита.. | 45 | 85 | 38 | 0.84 |
| 4 346209 Л | Сепаратор из латуни.. | 45 | 85 | 38 | 0.84 |
| 6 346209 Е | Сепаратор из текстолита.. | 45 | 85 | 38 | 0.84 |
| 6 346209 Л | Сепаратор из латуни.. | 45 | 85 | 38 | 0.84 |
| 2 346209 Л | Сепаратор из латуни.. | 45 | 85 | 38 | 0.84 |
| 8 346209 Е | Сепаратор из текстолита.. | 45 | 85 | 38 | 0.84 |
| 6-346209 АЕ | Повышенная грузоподъемность. Сепаратор из текстолита.. | 45 | 85 | 38 | 0.8 |
| 5 346209 ЕШ2 | Нормы шумности. Сепаратор из текстолита.. | 45 | 85 | 38 | 0.84 |
Модификации подшипника 2-346209 Е - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 236209 | 45 | 85 | 38 | |||
| 246209 | 45 | 85 | 38 | |||
| 266209 | 45 | 85 | 38 | |||
| 336209 | 45 | 85 | 38 | |||
| 366209 | 45 | 85 | 38 | |||
| 436209 | 45 | 85 | 38 | |||
| 446209 | 45 | 85 | 38 | |||
| 466209 | 45 | 85 | 38 | |||
| 2 246209 Л | 45 | 85 | 38 | Сепаратор из латуни | ||
| 2 436209 Е | 45 | 85 | 38 | Сепаратор из текстолита | ||
| 2 436209 К | 45 | 85 | 38 | Проточка на внешнем кольце для смазки | ||
| 2 436209 Л | 45 | 85 | 38 | Сепаратор из латуни | ||
| 24 236209 ЕУ | 45 | 85 | 38 | Сепаратор из текстолита | Специальные тех. требования | |
| 336209К | 45 | 85 | 38 | Проточка на внешнем кольце для смазки | ||
| 4 436209 Е | 45 | 85 | 38 | Сепаратор из текстолита | ||
| 436209 КЕ | 45 | 85 | 38 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 436209К | 45 | 85 | 38 | Проточка на внешнем кольце для смазки | ||
| 5-236209 | 45 | 85 | 38 | |||
| 5 236209 АЕ | 45 | 85 | 38 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 5 436209 АЕ | 45 | 85 | 38 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 5 436209 Е | 45 | 85 | 38 | Сепаратор из текстолита | ||
| 5 446209 Е | 45 | 85 | 38 | Сепаратор из текстолита | ||
| 6 436209 Л | 45 | 85 | 38 | Сепаратор из латуни | ||
| 5 236209 Е | 45 | 85 | 38 | Сепаратор из текстолита | ||
| 2 436209 КЕШ3 | 45 | 85 | 38 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 2 436209 КЕ | 45 | 85 | 38 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 4 436209 КЕШ3 | 45 | 85 | 38 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 4 436209 КЕ | 45 | 85 | 38 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| Т 436209 К | 45 | 85 | 38 | Проточка на внешнем кольце для смазки | Для повышенных температур | |
| Т 246209 Л | 45 | 85 | 38 | Сепаратор из латуни | Для повышенных температур | |
| Т 436209 Л | 45 | 85 | 38 | Сепаратор из латуни | Для повышенных температур | |
| 2 446209 Л | 45 | 85 | 38 | Сепаратор из латуни | ||
| 4 436209 Л | 45 | 85 | 38 | Сепаратор из латуни | ||
| 4 446209 Л | 45 | 85 | 38 | Сепаратор из латуни | ||
| 5 236209 Л | 45 | 85 | 38 | Сепаратор из латуни | ||
| 5 446209 Л | 45 | 85 | 38 | Сепаратор из латуни |
