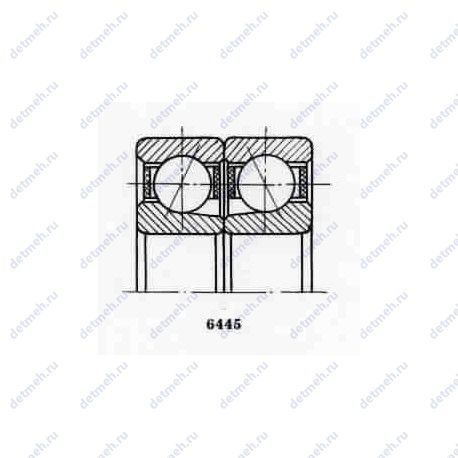

Шариковый подшипник 5-236209 Л
Подшипник 5-236209 Л — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу широкими торцами, угол контакта 12º, обозначение основновного исполнения 236209, размер 45*85*38 мм.
Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 45 мм
Наружный диаметр: 85 мм
Ширина: 38 мм
Масса: 0.84 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс Л — Сепаратор из латуни.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 5-236209 Л
Производитель ГПЗ-3
ОАО "Саратовский подшипниковый завод"
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 62.7;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 6600;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 8200;
- Co (kN) Грузоподъемность статическая - 46.2;
Габаритные и посадочные размеры:
- r3 min (мм) Радиус фаски - 0.6;
- r1 min (мм) Радиус фаски - 1.1;
- r2. r3 min (мм) Радиус фаски - 0.6;
- r. r1 min (мм) Радиус фаски - 1.1;
- m (кг) Масса - 0.84;
- В (мм) Ширина - 38;
- D (мм) Наружный диаметр - 85;
- d (мм) Внутренний диаметр - 45;
Прочие характеристики:
- d1 (mm) Диаметр борта внутреннего кольца - 57.4;
- D1(mm) Диаметр борта наружного кольца - 72.6;
- Материал Марка стали - шх-15;
- ГОСТ - ГОСТ 520;
Классификация:
- Обозначение - 5 236209 л;
В таблице приведены основные размеры подшипника 5-236209 Л, технические характеристики и номинальные значения.
Таблица модификаций подшипника 5-236209 Л
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 236209 | Основное исполнение. | 45 | 85 | 38 | 0.85 |
| 5-236209 | Шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу широкими торцами, угол контакта 12º. | 45 | 85 | 38 | 0.776 |
| 2 36209 Е | Сепаратор из текстолита.. | 45 | 85 | 19 | 0.40 |
| 5 236209 Е | Сепаратор из текстолита.. | 45 | 85 | 38 | 0.84 |
| 5 236209 АЕ | Повышенная грузоподъемность. Сепаратор из текстолита.. | 45 | 85 | 38 | 0.84 |
| 24 236209 ЕУ | Сепаратор из текстолита.. Дополнительные технические требования. | 45 | 85 | 38 | 0.84 |
Модификации подшипника 5-236209 Л - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 246209 | 45 | 85 | 38 | |||
| 266209 | 45 | 85 | 38 | |||
| 336209 | 45 | 85 | 38 | |||
| 346209 | 45 | 85 | 38 | |||
| 366209 | 45 | 85 | 38 | |||
| 436209 | 45 | 85 | 38 | |||
| 446209 | 45 | 85 | 38 | |||
| 466209 | 45 | 85 | 38 | |||
| 2 246209 Л | 45 | 85 | 38 | Сепаратор из латуни | ||
| 2 346209 Е | 45 | 85 | 38 | Сепаратор из текстолита | ||
| 2 436209 Е | 45 | 85 | 38 | Сепаратор из текстолита | ||
| 2 436209 К | 45 | 85 | 38 | Проточка на внешнем кольце для смазки | ||
| 2 436209 Л | 45 | 85 | 38 | Сепаратор из латуни | ||
| 336209К | 45 | 85 | 38 | Проточка на внешнем кольце для смазки | ||
| 346209 АЕ | 45 | 85 | 38 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 4 346209 Е | 45 | 85 | 38 | Сепаратор из текстолита | ||
| 4 346209 Л | 45 | 85 | 38 | Сепаратор из латуни | ||
| 4 436209 Е | 45 | 85 | 38 | Сепаратор из текстолита | ||
| 436209 КЕ | 45 | 85 | 38 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 436209К | 45 | 85 | 38 | Проточка на внешнем кольце для смазки | ||
| 5 346209 ЕШ2 | 45 | 85 | 38 | Сепаратор из текстолита | ||
| 5 436209 АЕ | 45 | 85 | 38 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 5 436209 Е | 45 | 85 | 38 | Сепаратор из текстолита | ||
| 5 446209 Е | 45 | 85 | 38 | Сепаратор из текстолита | ||
| 6-346209 АЕ | 45 | 85 | 38 | Сепаратор из текстолита | Повышенной грузоподъёмности | |
| 6 346209 Е | 45 | 85 | 38 | Сепаратор из текстолита | ||
| 6 346209 Л | 45 | 85 | 38 | Сепаратор из латуни | ||
| 6 436209 Л | 45 | 85 | 38 | Сепаратор из латуни | ||
| 2 436209 КЕШ3 | 45 | 85 | 38 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 2 436209 КЕ | 45 | 85 | 38 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 4 436209 КЕШ3 | 45 | 85 | 38 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| 4 436209 КЕ | 45 | 85 | 38 | Проточка на внешнем кольце для смазки Сепаратор из текстолита | ||
| Т 436209 К | 45 | 85 | 38 | Проточка на внешнем кольце для смазки | Для повышенных температур | |
| Т 246209 Л | 45 | 85 | 38 | Сепаратор из латуни | Для повышенных температур | |
| Т 436209 Л | 45 | 85 | 38 | Сепаратор из латуни | Для повышенных температур | |
| 2 346209 Л | 45 | 85 | 38 | Сепаратор из латуни | ||
| 2 446209 Л | 45 | 85 | 38 | Сепаратор из латуни | ||
| 4 436209 Л | 45 | 85 | 38 | Сепаратор из латуни | ||
| 4 446209 Л | 45 | 85 | 38 | Сепаратор из латуни | ||
| 5 446209 Л | 45 | 85 | 38 | Сепаратор из латуни | ||
| 8 346209 Е | 45 | 85 | 38 | Сепаратор из текстолита |
