Шариковый подшипник 4-346209 Е

Подшипник 4-346209 Е — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу узкими торцами, угол контакта 26º, обозначение основновного исполнения 346209, размер 45*85*38 мм.
Импортный аналог - 7209ACDP4DF.

Стандарт: ГОСТ
Бренд: ГПЗ-3
Внутренний диаметр: 45 мм
Наружный диаметр: 85 мм
Ширина: 38 мм
Масса: 0.84 кг

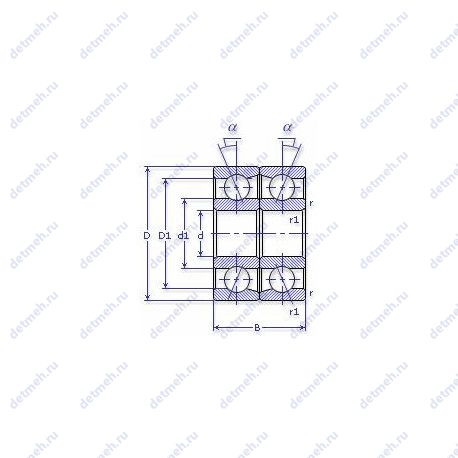

Подшипник 4-346209 Е чертеж — Чертеж подшипника 4-346209 Е

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Е — Сепаратор из текстолита.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 4-346209 Е

Производитель ГПЗ-3

ОАО "Саратовский подшипниковый завод"

Габаритные и посадочные размеры:

D (мм) Наружный диаметр - 85;
r. r1 min (мм) Радиус фаски - 1.1;
m (кг) Масса - 0.84;
В (мм) Ширина - 38;
d (мм) Внутренний диаметр - 45;
Ширина - 38 мм;
Масса - 0.8 кг;
Внешний диаметр - 85 мм;
Внутренний диаметр - 45 мм;

Пропускная способность:

n grease (1/min) Ном. частота вращен. при пластич. смазке - 8000;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 10000;
Co (kN) Грузоподъемность статическая - 46.2;
C (kN) Грузоподъемность динамическая - 63;

Прочие характеристики:

d1 (mm) Диаметр борта внутреннего кольца - 57.4;
N шариков Количество шариков - 26;
d шарика (мм) Диаметр шарика - 12.7;
D1(mm) Диаметр борта наружного кольца - 72.6;
Материал Марка стали - шх-15;
ГОСТ - ГОСТ 520;
Размеры. мм - 45x85x38;
Номер по ГОСТ - 4-346209 е;

Классификация:

Основной тип - шариковый радиально-упорный;
Обозначение - 4 346209 е;
Нагрузка - радиальная и осевая;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 4-346209 Е, технические характеристики и номинальные значения.

Таблица модификаций подшипника 4-346209 Е

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
346209	Основное исполнение.	45	85	38	0.84
346209 АЕ	Повышенная грузоподъемность. Сепаратор из текстолита..	45	85	38	0.8
2 346209 Е	Сепаратор из текстолита..	45	85	38	0.84
4 346209 Л	Сепаратор из латуни..	45	85	38	0.84
6 346209 Е	Сепаратор из текстолита..	45	85	38	0.84
6 346209 Л	Сепаратор из латуни..	45	85	38	0.84
2 346209 Л	Сепаратор из латуни..	45	85	38	0.84
8 346209 Е	Сепаратор из текстолита..	45	85	38	0.84
6-346209 АЕ	Повышенная грузоподъемность. Сепаратор из текстолита..	45	85	38	0.8
5 346209 ЕШ2	Нормы шумности. Сепаратор из текстолита..	45	85	38	0.84

Модификации подшипника 4-346209 Е - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия	Различия
236209	45	85	38
246209	45	85	38
266209	45	85	38
336209	45	85	38
366209	45	85	38
436209	45	85	38
446209	45	85	38
466209	45	85	38
2 246209 Л	45	85	38	Сепаратор из латуни
2 436209 Е	45	85	38	Сепаратор из текстолита
2 436209 К	45	85	38	Проточка на внешнем кольце для смазки
2 436209 Л	45	85	38	Сепаратор из латуни
24 236209 ЕУ	45	85	38	Сепаратор из текстолита	Специальные тех. требования
336209К	45	85	38	Проточка на внешнем кольце для смазки
4 436209 Е	45	85	38	Сепаратор из текстолита
436209 КЕ	45	85	38	Проточка на внешнем кольце для смазки Сепаратор из текстолита
436209К	45	85	38	Проточка на внешнем кольце для смазки
5-236209	45	85	38
5 236209 АЕ	45	85	38	Сепаратор из текстолита	Повышенной грузоподъёмности
5 436209 АЕ	45	85	38	Сепаратор из текстолита	Повышенной грузоподъёмности
5 436209 Е	45	85	38	Сепаратор из текстолита
5 446209 Е	45	85	38	Сепаратор из текстолита
6 436209 Л	45	85	38	Сепаратор из латуни
5 236209 Е	45	85	38	Сепаратор из текстолита
2 436209 КЕШ3	45	85	38	Проточка на внешнем кольце для смазки Сепаратор из текстолита
2 436209 КЕ	45	85	38	Проточка на внешнем кольце для смазки Сепаратор из текстолита
4 436209 КЕШ3	45	85	38	Проточка на внешнем кольце для смазки Сепаратор из текстолита
4 436209 КЕ	45	85	38	Проточка на внешнем кольце для смазки Сепаратор из текстолита
Т 436209 К	45	85	38	Проточка на внешнем кольце для смазки	Для повышенных температур
Т 246209 Л	45	85	38	Сепаратор из латуни	Для повышенных температур
Т 436209 Л	45	85	38	Сепаратор из латуни	Для повышенных температур
2 446209 Л	45	85	38	Сепаратор из латуни
4 436209 Л	45	85	38	Сепаратор из латуни
4 446209 Л	45	85	38	Сепаратор из латуни
5 236209 Л	45	85	38	Сепаратор из латуни
5 446209 Л	45	85	38	Сепаратор из латуни
