Шариковый подшипник 5-436209 АЕ

Подшипник 5-436209 АЕ — это отечественный шариковый радиально-упорный подшипник, сдвоенный, наружные кольца обращены друг к другу разноименными торцами, угол контакта 12º, обозначение основновного исполнения 436209, размер 45*85*38 мм.
Импортный аналог - 7209CDP5DT.

Стандарт: ГОСТ
Бренд: ГПЗ-20
Внутренний диаметр: 45 мм
Наружный диаметр: 85 мм
Ширина: 38 мм
Масса: 0.84 кг

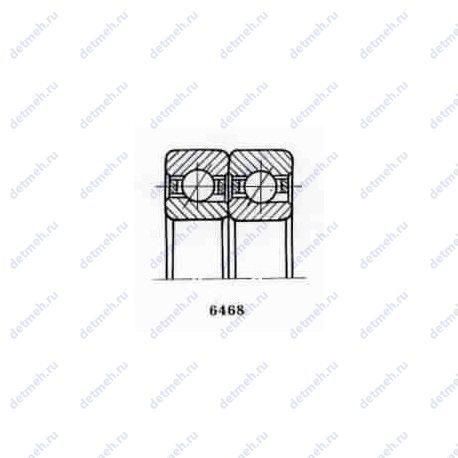

Подшипник 5-436209 АЕ чертеж — Чертеж подшипника 5-436209 АЕ

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс А — Повышенная грузоподъемность Суффикс Е — Сепаратор из текстолита.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 5-436209 АЕ

Производитель ГПЗ-20

ООО "Курский завод упорных подшипников"

Габаритные и посадочные размеры:

D (мм) Наружный диаметр - 85;
r1 min (мм) Радиус фаски - 1.1;
r2. r3 min (мм) Радиус фаски - 0.6;
r3 min (мм) Радиус фаски - 0.6;
r. r1 min (мм) Радиус фаски - 1.1;
m (кг) Масса - 0.84;
В (мм) Ширина - 38;
d (мм) Внутренний диаметр - 45;
Ширина наружной обоймы (C) - 38 мм.;
Масса - 0.808 кг;
Ширина (высота) (B) - 38 мм.;
Внешний диаметр - 85. мм;
Внутренний диаметр - 45. мм;

Прочие характеристики:

D1(mm) Диаметр борта наружного кольца - 72.6;
d1 (mm) Диаметр борта внутреннего кольца - 57.4;
N шариков Количество шариков - 26;
d шарика (мм) Диаметр шарика - 13.494;
Материал Марка стали - шх-15;
ГОСТ - ГОСТ 520;
Уплотнение - нет;
Количество дорожек качения - 2;
Номер по ГОСТ - 5-436209 ае;

Пропускная способность:

n oil (1/min) Ном. частота вращен. при жидк. смазке - 10000;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 8000;
Co (kN) Грузоподъемность статическая - 50.3;
C (kN) Грузоподъемность динамическая - 67;

Классификация:

Основной тип - шариковый радиально-упорный;
Обозначение - 5 436209 ае;
Нагрузка - радиальная и осевая;
Тела качения - шарики;

В таблице приведены основные размеры подшипника 5-436209 АЕ, технические характеристики и номинальные значения.

Таблица модификаций подшипника 5-436209 АЕ

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
436209	Основное исполнение.	45	85	38	0.84
436209К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	45	85	38	0.85
4 36209 Е	Сепаратор из текстолита..	45	85	19	0.40
436209 КЕ	Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	45	85	38	0.718
4 36209 Л	Сепаратор из латуни..	45	85	19	0.40
5 436209 Е	Сепаратор из текстолита..	45	85	38	0.84
4 436209 Л	Сепаратор из латуни..	45	85	38	0.84
Т 436209 Л	Сепаратор из латуни..	45	85	38	0.84
Т 436209 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	45	85	38	0.84
6 436209 Л	Сепаратор из латуни..	45	85	38	0.84
4 436209 Е	Сепаратор из текстолита..	45	85	38	0.84
2 436209 Л	Сепаратор из латуни..	45	85	38	0.84
2 436209 К	«Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	45	85	38	0.84
2 436209 Е	Сепаратор из текстолита..	45	85	38	0.84
2 436209 КЕ	Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	45	85	38	0.84
4 436209 КЕ	Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	45	85	38	0.84
2 436209 КЕШ3	Нормы шумности. Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	45	85	38	0.84
4 436209 КЕШ3	Нормы шумности. Сепаратор из текстолита.. «Замок» (скос) на внутреннем кольце плюс массивный сепаратор из текстолита.	45	85	38	0.84

Модификации подшипника 5-436209 АЕ - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия	Различия
236209	45	85	38
246209	45	85	38
266209	45	85	38
336209	45	85	38
346209	45	85	38
366209	45	85	38
446209	45	85	38
466209	45	85	38
2 246209 Л	45	85	38	Сепаратор из латуни
2 346209 Е	45	85	38	Сепаратор из текстолита
24 236209 ЕУ	45	85	38	Сепаратор из текстолита	Специальные тех. требования
336209К	45	85	38	Проточка на внешнем кольце для смазки
346209 АЕ	45	85	38	Сепаратор из текстолита	Повышенной грузоподъёмности
4 346209 Е	45	85	38	Сепаратор из текстолита
4 346209 Л	45	85	38	Сепаратор из латуни
5-236209	45	85	38
5 236209 АЕ	45	85	38	Сепаратор из текстолита	Повышенной грузоподъёмности
5 346209 ЕШ2	45	85	38	Сепаратор из текстолита
5 446209 Е	45	85	38	Сепаратор из текстолита
6-346209 АЕ	45	85	38	Сепаратор из текстолита	Повышенной грузоподъёмности
6 346209 Е	45	85	38	Сепаратор из текстолита
6 346209 Л	45	85	38	Сепаратор из латуни
5 236209 Е	45	85	38	Сепаратор из текстолита
Т 246209 Л	45	85	38	Сепаратор из латуни	Для повышенных температур
2 346209 Л	45	85	38	Сепаратор из латуни
2 446209 Л	45	85	38	Сепаратор из латуни
4 446209 Л	45	85	38	Сепаратор из латуни
5 236209 Л	45	85	38	Сепаратор из латуни
5 446209 Л	45	85	38	Сепаратор из латуни
8 346209 Е	45	85	38	Сепаратор из текстолита
