Подшипник 224 ГОСТ
224 — это отечественный шариковый радиальный подшипник, однорядный, комплектный, с сепаратором, является основным конструктивным исполнением.
Импортный аналог - 6224.
Размер подшипника: 120*215*40 мм.
Стандарт: ГОСТ
Бренды: hb2,ГОСТ,ГПЗ-1000 Смотреть все
Внутренний диаметр: 120 мм
Наружный диаметр: 215 мм
Ширина: 40 мм
Масса: 5.62 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица модификаций подшипника 224
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 224 А | Повышенная грузоподъемность | 120 | 215 | 40 | 5.20 |
| 224 Л | Сепаратор из латуни. | 120 | 215 | 40 | 5.20 |
| 224 Л1 | Сепаратор из латуни. | 120 | 215 | 40 | 5.20 |
| 5 224 Л | Сепаратор из латуни. | 120 | 215 | 40 | 5.20 |
| 6224 | 120 | 215 | 40 | 5.15 | |
| 6 224 Л | Сепаратор из латуни. | 120 | 215 | 40 | 5.20 |
| 6 224 Ш2У | Нормы шумности Дополнительные технические требования | 120 | 215 | 40 | 5.20 |
| 66 224 Л | Сепаратор из латуни. | 120 | 215 | 40 | 5.20 |
| 7 224 Л1 | Сепаратор из латуни. | 120 | 215 | 40 | 5.20 |
| 70224 | 120 | 215 | 40 | 5.20 | |
| 6 224 АШ1 | Повышенная грузоподъемность Нормы шумности | 120 | 215 | 40 | 5.20 |
| 6 224 АШ | Повышенная грузоподъемность Нормы шумности | 120 | 215 | 40 | 5.20 |
| 6 224 Ш | Нормы шумности | 120 | 215 | 40 | 5.20 |
| 6 224 Л1Ш1 | Нормы шумности Сепаратор из латуни. | 120 | 215 | 40 | 5.20 |
| 70 224 Л1 | Сепаратор из латуни. | 120 | 215 | 40 | 5.20 |
| 76 224 Л1Ш1 | Нормы шумности Сепаратор из латуни. | 120 | 215 | 40 | 5.20 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 224
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-4 | 224 | 120 | 215 | 40 | ГОСТ |
| ГПЗ-23 | 224 | 120 | 215 | 40 | ГОСТ |
| ГПЗ-24 | 224 | 120 | 215 | 40 | ГОСТ |
| ГПЗ-35 | 224 | 120 | 215 | 40 | ГОСТ |
| hb2 | 224 | 120 | 215 | 40 | ГОСТ |
| СРПЗ | 224 | 120 | 215 | 40 | ГОСТ |
| ГПЗ-1000 | 224 | 120 | 215 | 40 | ГОСТ |
| ГОСТ | 224 | 120 | 215 | 40 | ГОСТ |
| FBJ | 6224 | 120 | 215 | 40 | ISO |
| CX | 6224 | 120 | 215 | 40 | ISO |
| KOYO | 6224 | 120 | 215 | 40 | ISO |
| NSK | 6224 | 120 | 215 | 40 | ISO |
| NACHI | 6224 | 120 | 215 | 40 | ISO |
| SKF | 6224 | 120 | 215 | 40 | ISO |
| ISB | 6224 | 120 | 215 | 40 | ISO |
| CYSD | 6224 | 120 | 215 | 40 | ISO |
| SIGMA | 6224 | 120 | 215 | 40 | ISO |
| FAG | 6224 | 120 | 215 | 40 | ISO |
| NKE | 6224 | 120 | 215 | 40 | ISO |
| CRAFT | 6224 | 120 | 215 | 40 | ISO |
| ZEN | 6224 | 120 | 215 | 40 | ISO |
| NTN | 6224 | 120 | 215 | 40 | ISO |
| NTN-SNR | 6224 | 120 | 215 | 40 | ISO |
| ISO | 6224 | 120 | 215 | 40 | ISO |
| ROLEK | 6224 | 120 | 215 | 40 | ISO |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица применяемости подшипника 224
МАЗ 537 Коробка раздаточная МАЗ 537Г Коробка раздаточная МАЗ 543 Коробка раздаточная МАЗ 547 Коробка передач планетарная МАЗ 73101 Коробка раздаточная МАЗ 7310 Коробка раздаточная МАЗ 7410 Коробка раздаточная
Применяемость — это области или различные узлы агрегатов, в которых подшипник может быть установлен согласно техническим условиям. Каждая конкретная область или узел имеет свои требования к подшипнику: рабочая нагрузка, предельная скорость вращения, температурный диапазон, допуски по шуму, вибрации и других факторов. При выборе подшипника, важно учитывать его применимость заявленную производителем, чтобы обеспечить продолжительную и эффективную работу подшипника в установленной среде и условиях эксплуатации.
Таблица взаимозаменяемостей подшипника 224
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 60224 | 120 | 215 | 40 | При условии демонтажа одной защитной шайбы | ||
| 80224 | 120 | 215 | 40 | При условии демонтажа 2-х защитных шайб | ||
| 160224 | 120 | 215 | 40 | При условии демонтажа одной защитной шайбы | ||
| 180224 | 120 | 215 | 40 | При условии демонтажа 2-х защитных шайб | ||
| 224 А | 120 | 215 | 40 | Повышенной грузоподъёмности | ||
| 224 Л | 120 | 215 | 40 | Сепаратор из латуни | ||
| 224 Л1 | 120 | 215 | 40 | Сепаратор из латуни | ||
| 5 224 Л | 120 | 215 | 40 | Сепаратор из латуни | ||
| 6224 | 120 | 215 | 40 | |||
| 6 224 Л | 120 | 215 | 40 | Сепаратор из латуни | ||
| 6 224 Ш2У | 120 | 215 | 40 | Специальные тех. требования | ||
| 6-80224 | 120 | 215 | 40 | При условии демонтажа 2-х защитных шайб | ||
| 66 224 Л | 120 | 215 | 40 | Сепаратор из латуни | ||
| 7 224 Л1 | 120 | 215 | 40 | Сепаратор из латуни | ||
| 7 80224 | 120 | 215 | 40 | При условии демонтажа 2-х защитных шайб | ||
| 70224 | 120 | 215 | 40 | |||
| 80224 А | 120 | 215 | 40 | При условии демонтажа 2-х защитных шайб | Повышенной грузоподъёмности | |
| 80224 К1 | 120 | 215 | 40 | При условии демонтажа 2-х защитных шайб | Проточка на внешнем кольце для смазки | |
| 6 224 АШ1 | 120 | 215 | 40 | Повышенной грузоподъёмности | ||
| 6 224 АШ | 120 | 215 | 40 | Повышенной грузоподъёмности | ||
| 6 224 Ш | 120 | 215 | 40 | |||
| 6 60224 АШ1 | 120 | 215 | 40 | При условии демонтажа одной защитной шайбы | Повышенной грузоподъёмности | |
| 6 80224 АШ1 | 120 | 215 | 40 | При условии демонтажа 2-х защитных шайб | Повышенной грузоподъёмности | |
| 6 80224 А1L19Ш1 | 120 | 215 | 40 | При условии демонтажа 2-х защитных шайб | Повышенной грузоподъёмности | |
| 6 80224 АL19Ш1 | 120 | 215 | 40 | При условии демонтажа 2-х защитных шайб | Повышенной грузоподъёмности | |
| 6 80224 АW24Ш | 120 | 215 | 40 | При условии демонтажа 2-х защитных шайб | Повышенной грузоподъёмности | |
| 6 224 Л1Ш1 | 120 | 215 | 40 | Сепаратор из латуни | ||
| 70 224 Л1 | 120 | 215 | 40 | Сепаратор из латуни | ||
| 76 224 Л1Ш1 | 120 | 215 | 40 | Сепаратор из латуни |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 224
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГПЗ-23
ГПЗ-23 — ЗАО "Вологодский подшипниковый завод"
Классификация:
- Основной тип - шариковый радиальный;
- Тела качения - шарики;
- Нагрузка - радиальная;
- Обозначение - 224;

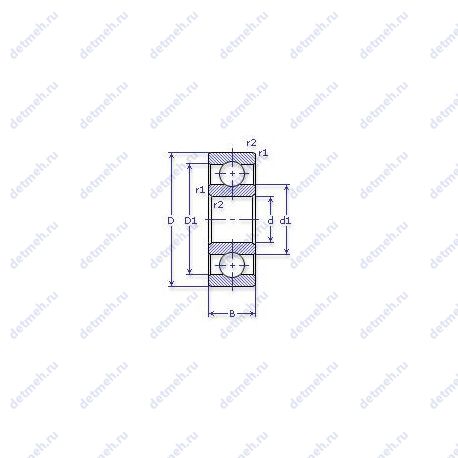

Габаритные и посадочные размеры:
- Внутренний диаметр - 120 мм;
- Внешний диаметр - 215 мм;
- Ширина (высота) (B) - 40;
- Масса - 5.15 кг;
- Радиус наружней фаски - 3.5;
- d (мм) Внутренний диаметр - 120;
- D (мм) Наружный диаметр - 215;
- В (мм) Ширина - 40;
- m (кг) Масса - 5.2;
- r1. r2 min (мм) Радиус фаски - 2.1;
Прочие характеристики:
- Номер по ГОСТ - 224;
- Размеры. мм - 120x215x40;
- Импортный аналог - 6224;
- ГОСТ - ГОСТ 520;
- Материал Марка стали - шх-15;
- d шарика (мм) Диаметр шарика - 30.162;
- N шариков Количество шариков - 10;
- D1(mm) Диаметр борта наружного кольца - 188.5;
- d1 (mm) Диаметр борта внутреннего кольца - 149.5;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 156;
- Co (kN) Грузоподъемность статическая - 112;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 3400;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 2800;
Производитель ГОСТ
Классификация:
- Основной тип - шариковый радиальный;
- Тела качения - шарики;
- Нагрузка - радиальная;
Производитель ГПЗ
Классификация:
- Основной тип - шариковый радиальный;
- Тела качения - шарики;
- Нагрузка - радиальная;
Прочие характеристики:
- Номер по ГОСТ - 224;
- Размеры. мм - 120x215x40;
- Импортный аналог - 6224;
Габаритные и посадочные размеры:
- Внутренний диаметр - 120 мм;
- Внешний диаметр - 215 мм;
- Ширина (высота) (B) - 40;
- Радиус наружней фаски - 3.5;
- Масса - 5.15 кг;
Производитель ГПЗ-24
ГПЗ-24 — ООО "Пензенский подшипниковый завод"
Классификация:
- Обозначение - 224;
Прочие характеристики:
- ГОСТ - ГОСТ 520;
- Материал Марка стали - шх-15;
- d шарика (мм) Диаметр шарика - 30.162;
- N шариков Количество шариков - 10;
- d1 (mm) Диаметр борта внутреннего кольца - 149.5;
- D1(mm) Диаметр борта наружного кольца - 188.5;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 120;
- D (мм) Наружный диаметр - 215;
- В (мм) Ширина - 40;
- m (кг) Масса - 5.2;
- r1. r2 min (мм) Радиус фаски - 2.1;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 156;
- Co (kN) Грузоподъемность статическая - 112;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 3400;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 2800;
Производитель ГПЗ-35
Классификация:
- Обозначение - 224;
Прочие характеристики:
- ГОСТ - ГОСТ 520, ету внипп.500;
- Материал Марка стали - шх-15;
- d шарика (мм) Диаметр шарика - 30.162;
- N шариков Количество шариков - 10;
- D1(mm) Диаметр борта наружного кольца - 188.5;
- d1 (mm) Диаметр борта внутреннего кольца - 149.5;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 120;
- D (мм) Наружный диаметр - 215;
- В (мм) Ширина - 40;
- m (кг) Масса - 5.2;
- r1. r2 min (мм) Радиус фаски - 2.1;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 156;
- Co (kN) Грузоподъемность статическая - 112;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 3400;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 2800;
Производитель ГПЗ-4
ГПЗ-4 — ООО "Завод приборных подшипников"
Классификация:
- Обозначение - 224;
Прочие характеристики:
- ГОСТ - ГОСТ 520;
- d шарика (мм) Диаметр шарика - 30.162;
- N шариков Количество шариков - 10;
- Материал Марка стали - шх-15;
- D1(mm) Диаметр борта наружного кольца - 188.5;
- d1 (mm) Диаметр борта внутреннего кольца - 149.5;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 120;
- D (мм) Наружный диаметр - 215;
- В (мм) Ширина - 40;
- m (кг) Масса - 5.2;
- r1. r2 min (мм) Радиус фаски - 2.1;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 156;
- Co (kN) Грузоподъемность статическая - 112;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 3400;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 2800;
Производитель СРПЗ
СРПЗ — Объединенная группа « САМАРСКИЙ ПОДШИПНИК » — отечественный производитель с 15 летним стажем проектирования , производства и реализации подшипников . Соответствует отечественным стандартам качества ГОСТ 520-2011 и международным ISO 9001-2015.
Классификация:
- Обозначение - 224;
Прочие характеристики:
- ГОСТ - ту 37.006.170;
- Материал Марка стали - шх-15;
- d шарика (мм) Диаметр шарика - 30.162;
- N шариков Количество шариков - 10;
- D1(mm) Диаметр борта наружного кольца - 188.5;
- d1 (mm) Диаметр борта внутреннего кольца - 149.5;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 120;
- D (мм) Наружный диаметр - 215;
- В (мм) Ширина - 40;
- m (кг) Масса - 5.2;
- r1. r2 min (мм) Радиус фаски - 2.1;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 156;
- Co (kN) Грузоподъемность статическая - 112;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 3400;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 2800;
Производитель hb2
Классификация:
- Обозначение - 224;
Прочие характеристики:
- ГОСТ - ГОСТ 520;
- Материал Марка стали - шх-15;
- d шарика (мм) Диаметр шарика - 30.162;
- N шариков Количество шариков - 10;
- d1 (mm) Диаметр борта внутреннего кольца - 149.5;
- D1(mm) Диаметр борта наружного кольца - 188.5;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 120;
- D (мм) Наружный диаметр - 215;
- В (мм) Ширина - 40;
- m (кг) Масса - 5.2;
- r1. r2 min (мм) Радиус фаски - 2.1;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 156;
- Co (kN) Грузоподъемность статическая - 112;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 3400;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 2800;
