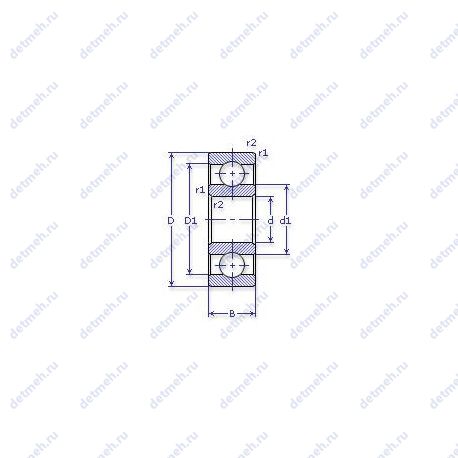

Подшипник 224 А ГОСТ
Модификация 224 А — это отечественный шариковый радиальный подшипник, однорядный, комплектный, с сепаратором, основное конструктивное исполнение - 224.
Импортный аналог - 6224.
Размер подшипника: 120*215*40 мм.
Стандарт: ГОСТ
Бренды: ГОСТ,ГПЗ-23,ГПЗ-4 Смотреть все
Внутренний диаметр: 120 мм
Наружный диаметр: 215 мм
Ширина: 40 мм
Масса: 5.20 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Расшифровка условного обозначения 224 А
Суффикс А — Повышенная грузоподъемность
Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.
Таблица модификаций подшипника 224 А
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 224 | Основное исполнение. | 120 | 215 | 40 | 5.62 |
| 224 Л | Сепаратор из латуни. | 120 | 215 | 40 | 5.20 |
| 224 Л1 | Сепаратор из латуни. | 120 | 215 | 40 | 5.20 |
| 5 224 Л | Сепаратор из латуни. | 120 | 215 | 40 | 5.20 |
| 6224 | 120 | 215 | 40 | 5.15 | |
| 6 224 Л | Сепаратор из латуни. | 120 | 215 | 40 | 5.20 |
| 6 224 Ш2У | Нормы шумности Дополнительные технические требования | 120 | 215 | 40 | 5.20 |
| 66 224 Л | Сепаратор из латуни. | 120 | 215 | 40 | 5.20 |
| 7 224 Л1 | Сепаратор из латуни. | 120 | 215 | 40 | 5.20 |
| 70224 | 120 | 215 | 40 | 5.20 | |
| 6 224 АШ1 | Повышенная грузоподъемность Нормы шумности | 120 | 215 | 40 | 5.20 |
| 6 224 АШ | Повышенная грузоподъемность Нормы шумности | 120 | 215 | 40 | 5.20 |
| 6 224 Ш | Нормы шумности | 120 | 215 | 40 | 5.20 |
| 6 224 Л1Ш1 | Нормы шумности Сепаратор из латуни. | 120 | 215 | 40 | 5.20 |
| 70 224 Л1 | Сепаратор из латуни. | 120 | 215 | 40 | 5.20 |
| 76 224 Л1Ш1 | Нормы шумности Сепаратор из латуни. | 120 | 215 | 40 | 5.20 |
Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
У модификаций подшипников методы контроля бывают разные:
- Категория
- Ряд момента трения
- Группа радиального зазора
- Класс точности
Так же могут отличаться технические требования:
- Увеличенная грузоподъёмность
- Изменения конструктивных решений
- Модифицированный контакт
- Нестандартные материалы
- Специальные технические условия
- Материал и конструкция сепараторов подшипника
- Материалы колец и тел качения
- Температура отпуска и рабочая температура
- Марка смазки
- Вибрация и шумность
- Частота вращения предельная при пластичной смазке и жидкой
- Максимальная эксплуатационная нагрузка
- Уровень защиты
Таблица аналогов подшипника 224 А
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-4 | 224 А | 120 | 215 | 40 | ГОСТ |
| ГПЗ-23 | 224 А | 120 | 215 | 40 | ГОСТ |
| ГОСТ | 224 А | 120 | 215 | 40 | ГОСТ |
| FBJ | 6224 | 120 | 215 | 40 | ISO |
| CX | 6224 | 120 | 215 | 40 | ISO |
| KOYO | 6224 | 120 | 215 | 40 | ISO |
| NSK | 6224 | 120 | 215 | 40 | ISO |
| NACHI | 6224 | 120 | 215 | 40 | ISO |
| SKF | 6224 | 120 | 215 | 40 | ISO |
| ISB | 6224 | 120 | 215 | 40 | ISO |
| CYSD | 6224 | 120 | 215 | 40 | ISO |
| SIGMA | 6224 | 120 | 215 | 40 | ISO |
| FAG | 6224 | 120 | 215 | 40 | ISO |
| NKE | 6224 | 120 | 215 | 40 | ISO |
| CRAFT | 6224 | 120 | 215 | 40 | ISO |
| ZEN | 6224 | 120 | 215 | 40 | ISO |
| NTN | 6224 | 120 | 215 | 40 | ISO |
| NTN-SNR | 6224 | 120 | 215 | 40 | ISO |
| ISO | 6224 | 120 | 215 | 40 | ISO |
| ROLEK | 6224 | 120 | 215 | 40 | ISO |
Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.
Таблица взаимозаменяемостей подшипника 224 А
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 224 | 120 | 215 | 40 | |||
| 60224 | 120 | 215 | 40 | При условии демонтажа одной защитной шайбы | ||
| 80224 | 120 | 215 | 40 | При условии демонтажа 2-х защитных шайб | ||
| 160224 | 120 | 215 | 40 | При условии демонтажа одной защитной шайбы | ||
| 180224 | 120 | 215 | 40 | При условии демонтажа 2-х защитных шайб | ||
| 224 Л | 120 | 215 | 40 | Сепаратор из латуни | ||
| 224 Л1 | 120 | 215 | 40 | Сепаратор из латуни | ||
| 5 224 Л | 120 | 215 | 40 | Сепаратор из латуни | ||
| 6224 | 120 | 215 | 40 | |||
| 6 224 Л | 120 | 215 | 40 | Сепаратор из латуни | ||
| 6 224 Ш2У | 120 | 215 | 40 | Специальные тех. требования | ||
| 6-80224 | 120 | 215 | 40 | При условии демонтажа 2-х защитных шайб | ||
| 66 224 Л | 120 | 215 | 40 | Сепаратор из латуни | ||
| 7 224 Л1 | 120 | 215 | 40 | Сепаратор из латуни | ||
| 7 80224 | 120 | 215 | 40 | При условии демонтажа 2-х защитных шайб | ||
| 70224 | 120 | 215 | 40 | |||
| 80224 А | 120 | 215 | 40 | При условии демонтажа 2-х защитных шайб | Повышенной грузоподъёмности | |
| 80224 К1 | 120 | 215 | 40 | При условии демонтажа 2-х защитных шайб | Проточка на внешнем кольце для смазки | |
| 6 224 АШ1 | 120 | 215 | 40 | Повышенной грузоподъёмности | ||
| 6 224 АШ | 120 | 215 | 40 | Повышенной грузоподъёмности | ||
| 6 224 Ш | 120 | 215 | 40 | |||
| 6 60224 АШ1 | 120 | 215 | 40 | При условии демонтажа одной защитной шайбы | Повышенной грузоподъёмности | |
| 6 80224 АШ1 | 120 | 215 | 40 | При условии демонтажа 2-х защитных шайб | Повышенной грузоподъёмности | |
| 6 80224 А1L19Ш1 | 120 | 215 | 40 | При условии демонтажа 2-х защитных шайб | Повышенной грузоподъёмности | |
| 6 80224 АL19Ш1 | 120 | 215 | 40 | При условии демонтажа 2-х защитных шайб | Повышенной грузоподъёмности | |
| 6 80224 АW24Ш | 120 | 215 | 40 | При условии демонтажа 2-х защитных шайб | Повышенной грузоподъёмности | |
| 6 224 Л1Ш1 | 120 | 215 | 40 | Сепаратор из латуни | ||
| 70 224 Л1 | 120 | 215 | 40 | Сепаратор из латуни | ||
| 76 224 Л1Ш1 | 120 | 215 | 40 | Сепаратор из латуни |
Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.
Таблица размеров и характеристик подшипника 224 А
В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.
Производитель ГПЗ-23
ГПЗ-23 — ЗАО "Вологодский подшипниковый завод"
Классификация:
- Основной тип - шариковый радиальный;
- Тела качения - шарики;
- Нагрузка - радиальная;
- Обозначение - 224 а;
Габаритные и посадочные размеры:
- Внутренний диаметр - 120 мм;
- Внешний диаметр - 215 мм;
- Масса - 5.24 кг;
- Ширина - 40 мм;
- d (мм) Внутренний диаметр - 120;
- D (мм) Наружный диаметр - 215;
- В (мм) Ширина - 40;
- m (кг) Масса - 5.2;
- r1. r2 min (мм) Радиус фаски - 2.1;
Прочие характеристики:
- Номер по ГОСТ - 224 а;
- Размеры. мм - 120x215x40;
- ГОСТ - ГОСТ 520, ту 37.006.087, ту 37.006.170, ту 003;
- Материал Марка стали - шх-15;
- d шарика (мм) Диаметр шарика - 30.162;
- N шариков Количество шариков - 10;
- D1(mm) Диаметр борта наружного кольца - 188.5;
- d1 (mm) Диаметр борта внутреннего кольца - 149.5;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 156;
- Co (kN) Грузоподъемность статическая - 112;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 3400;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 2800;
Производитель ГОСТ
Классификация:
- Основной тип - шариковый радиальный;
- Тела качения - шарики;
- Нагрузка - радиальная;
Производитель ГПЗ-4
ГПЗ-4 — ООО "Завод приборных подшипников"
Классификация:
- Обозначение - 224 а;
Прочие характеристики:
- ГОСТ - ГОСТ 520;
- d шарика (мм) Диаметр шарика - 30.162;
- N шариков Количество шариков - 10;
- Материал Марка стали - шх-15;
- D1(mm) Диаметр борта наружного кольца - 188.5;
- d1 (mm) Диаметр борта внутреннего кольца - 149.5;
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр - 120;
- D (мм) Наружный диаметр - 215;
- В (мм) Ширина - 40;
- m (кг) Масса - 5.2;
- r1. r2 min (мм) Радиус фаски - 2.1;
Пропускная способность:
- C (kN) Грузоподъемность динамическая - 156;
- Co (kN) Грузоподъемность статическая - 112;
- n oil (1/min) Ном. частота вращен. при жидк. смазке - 3400;
- n grease (1/min) Ном. частота вращен. при пластич. смазке - 2800;
