Шариковый подшипник 8-224 Л
Подшипник 8-224 Л — это отечественный шариковый упорный подшипник, однорядный, комплектный, с сепаратором, обозначение основновного исполнения 224, размер 120*215*40 мм.
Импортный аналог - 51224M.
Стоимость подшипника отправляется по запросу
Узнать цену
Суффикс Л — Сепаратор из латуни.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

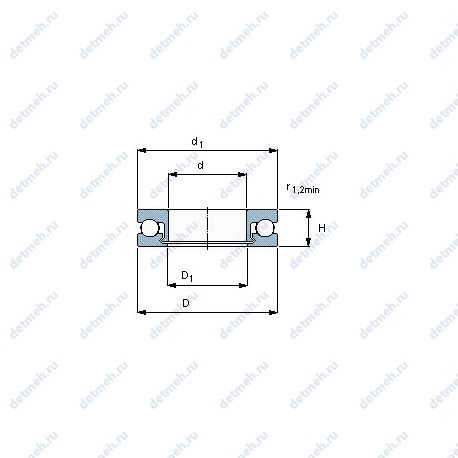

Таблица размеров и характеристик подшипника 8-224 Л
Производитель ГПЗ-3+
ОАО "Саратовский подшипниковый завод"
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 120
- D (мм) Наружный диаметр: 215
- В (мм) Ширина: 40
- m (кг) Масса: 5.2
- r1. r2 min (мм) Радиус фаски: 2.1
- Внутренний диаметр: 120. мм
- Внешний диаметр: 215 мм
- Ширина (высота) (B): 40 мм.
- Масса: 6.7 кг
- Ширина наружной обоймы (C): 40 мм.
Классификация:
- Обозначение: 8 224 л
- Основной тип: шариковый радиальный
- Тела качения: шарики
- Нагрузка: радиальная
Прочие характеристики:
- ГОСТ: ту внипп.154, ту 37.006.154
- Материал Марка стали: шх-15
- D1(mm) Диаметр борта наружного кольца: 188.5
- d шарика (мм) Диаметр шарика: 30.162
- N шариков Количество шариков: 10
- d1 (mm) Диаметр борта внутреннего кольца: 149.5
- Номер по ГОСТ: 8-224 л
- Количество дорожек качения: 1
- Уплотнение: нет
Пропускная способность:
- C (kN) Грузоподъемность динамическая: 156
- Co (kN) Грузоподъемность статическая: 112
- n oil (1/min) Ном. частота вращен. при жидк. смазке: 3400
- n grease (1/min) Ном. частота вращен. при пластич. смазке: 2800
Производитель ГПЗ-20+
ООО "Курский завод упорных подшипников"
Габаритные и посадочные размеры:
- D (мм) Наружный диаметр: 170
- m (кг) Масса: 2.9700
- H(мм) Высота: 39
- d (мм) Внутренний диаметр: 120
- Внутренний диаметр: 120 мм
- Внешний диаметр: 170 мм
- Масса: 2.77 кг
- Высота (H): 39 мм.
Прочие характеристики:
- Материал Марка стали: шх-15
- d шарика (мм) Диаметр шарика: 19.844
- N шариков Количество шариков: 20
- Номер по ГОСТ: 8224 л
- Количество дорожек качения: 1
- Уплотнение: нет
- ГОСТ: ГОСТ 520
Пропускная способность:
- C (kN) Грузоподъемность динамическая: 158
- Co (kN) Грузоподъемность статическая: 405
- n grease (1/min) Ном. частота вращен. при пластич. смазке: 1100
- n oil (1/min) Ном. частота вращен. при жидк. смазке: 1600
Классификация:
- Тела качения: шарики
- Нагрузка: осевая
- Основной тип: шариковый упорный
- Обозначение: 8224 л
В таблице приведены основные размеры подшипника 8-224 Л, технические характеристики и номинальные значения.
Таблица модификаций подшипника 8-224 Л
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 224 | Основное исполнение. | 120 | 215 | 40 | 5.62 |
| 6224 | Шариковый упорный подшипник, однорядный, комплектный, с сепаратором. | 120 | 215 | 40 | 5.15 |
| 224 А | Повышенная грузоподъемность. | 120 | 215 | 40 | 5.20 |
| 224 Л | Сепаратор из латуни.. | 120 | 215 | 40 | 5.20 |
| 70224 | Шариковый упорный подшипник, однорядный, комплектный, с сепаратором. | 120 | 215 | 40 | 5.20 |
| 224 Л1 | Сепаратор из латуни.. | 120 | 215 | 40 | 5.20 |
| 5 224 Л | Сепаратор из латуни.. | 120 | 215 | 40 | 5.20 |
| 6 224 Л | Сепаратор из латуни.. | 120 | 215 | 40 | 5.20 |
| 6 224 Ш | Нормы шумности. | 120 | 215 | 40 | 5.20 |
| 66 224 Л | Сепаратор из латуни.. | 120 | 215 | 40 | 5.20 |
| 6 224 АШ | Повышенная грузоподъемность. Нормы шумности. | 120 | 215 | 40 | 5.20 |
| 7 224 Л1 | Сепаратор из латуни.. | 120 | 215 | 40 | 5.20 |
| 6 224 АШ1 | Повышенная грузоподъемность. Нормы шумности. | 120 | 215 | 40 | 5.20 |
| 6 224 Ш2У | Нормы шумности. Дополнительные технические требования. | 120 | 215 | 40 | 5.20 |
| 70 224 Л1 | Сепаратор из латуни.. | 120 | 215 | 40 | 5.20 |
| 6 224 Л1Ш1 | Нормы шумности. Сепаратор из латуни.. | 120 | 215 | 40 | 5.20 |
| 76 224 Л1Ш1 | Нормы шумности. Сепаратор из латуни.. | 120 | 215 | 40 | 5.20 |
Модификации подшипника 8-224 Л - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 8-224 Л
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| ГПЗ-3 | 8 224 Л | 120 | 215 | 40 | ГОСТ |
| ГПЗ-20 | 8 224 Л | 120 | 215 | 40 | ГОСТ |
Аналог подшипника 8-224 Л — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
