Шариковый подшипник 6-224 Ш

Подшипник 6-224 Ш — это отечественный шариковый радиальный подшипник, однорядный, комплектный, с сепаратором, обозначение основновного исполнения 224, размер 120*215*40 мм.

Стандарт: ГОСТ
Бренд: ГПЗ-23
Внутренний диаметр: 120 мм
Наружный диаметр: 215 мм
Ширина: 40 мм
Масса: 5.20 кг

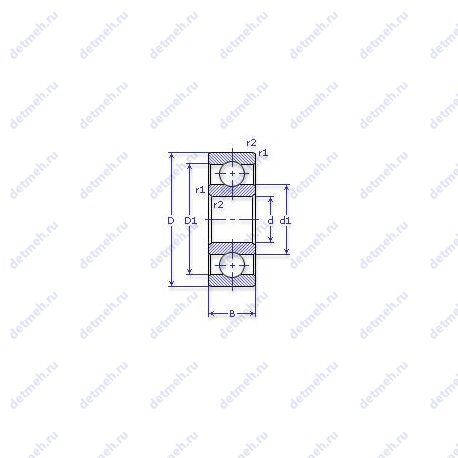

Подшипник 6-224 Ш чертеж — Чертеж подшипника 6-224 Ш

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс Ш — Нормы шумности

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 6-224 Ш

Производитель ГПЗ-23

ГПЗ-23 (ЗАО «Вологодский подшипниковый завод», ВПЗ) — один из крупнейших и старейших производителей подшипников в России. Завод расположен в Вологде и работает с 1976 года. Предприятие выпускает широкий ассортимент подшипников для автомобильной, железнодорожной, машиностроительной и оборонной промышленности. Продукция завода соответствует российским и международным стандартам.

Классификация:

Обозначение - 6 224 ш;

Прочие характеристики:

ГОСТ - ГОСТ 520;
Материал Марка стали - шх-15;
d шарика (мм) Диаметр шарика - 30.162;
N шариков Количество шариков - 10;
D1(mm) Диаметр борта наружного кольца - 188.5;
d1 (mm) Диаметр борта внутреннего кольца - 149.5;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 120;
D (мм) Наружный диаметр - 215;
В (мм) Ширина - 40;
m (кг) Масса - 5.2;
r1. r2 min (мм) Радиус фаски - 2.1;

Пропускная способность:

C (kN) Грузоподъемность динамическая - 156;
Co (kN) Грузоподъемность статическая - 112;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 3400;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 2800;

В таблице приведены основные размеры подшипника 6-224 Ш, технические характеристики и номинальные значения.

Таблица модификаций подшипника 6-224 Ш

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
224	Основное исполнение.	120	215	40	5.62
6224	Шариковый радиальный подшипник, однорядный, комплектный, с сепаратором.	120	215	40	5.15
224 А	Повышенная грузоподъемность.	120	215	40	5.20
224 Л	Сепаратор из латуни..	120	215	40	5.20
70224	Шариковый радиальный подшипник, однорядный, комплектный, с сепаратором.	120	215	40	5.20
224 Л1	Сепаратор из латуни..	120	215	40	5.20
5 224 Л	Сепаратор из латуни..	120	215	40	5.20
6 224 Л	Сепаратор из латуни..	120	215	40	5.20
8 224 Л	Сепаратор из латуни..	120	215	40	5.20
66 224 Л	Сепаратор из латуни..	120	215	40	5.20
6 224 АШ	Повышенная грузоподъемность. Нормы шумности.	120	215	40	5.20
7 224 Л1	Сепаратор из латуни..	120	215	40	5.20
6 224 АШ1	Повышенная грузоподъемность. Нормы шумности.	120	215	40	5.20
6 224 Ш2У	Нормы шумности. Дополнительные технические требования.	120	215	40	5.20
70 224 Л1	Сепаратор из латуни..	120	215	40	5.20
6 224 Л1Ш1	Нормы шумности. Сепаратор из латуни..	120	215	40	5.20
76 224 Л1Ш1	Нормы шумности. Сепаратор из латуни..	120	215	40	5.20

Модификации подшипника 6-224 Ш - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
60224	120	215	40	При условии демонтажа одной защитной шайбы
80224	120	215	40	При условии демонтажа 2-х защитных шайб
160224	120	215	40	При условии демонтажа одной защитной шайбы
180224	120	215	40	При условии демонтажа 2-х защитных шайб
6-80224	120	215	40	При условии демонтажа 2-х защитных шайб
7 80224	120	215	40	При условии демонтажа 2-х защитных шайб
80224 А	120	215	40	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
80224 К1	120	215	40	При условии демонтажа 2-х защитных шайб	Проточка на внешнем кольце для смазки
6 60224 АШ1	120	215	40	При условии демонтажа одной защитной шайбы		Повышенной грузоподъёмности
6 80224 АШ1	120	215	40	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
6 80224 А1L19Ш1	120	215	40	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
6 80224 АL19Ш1	120	215	40	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
6 80224 АW24Ш	120	215	40	При условии демонтажа 2-х защитных шайб		Повышенной грузоподъёмности
