Шариковый подшипник Q234
Подшипник Q234 — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 234, размер 170*310*52 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

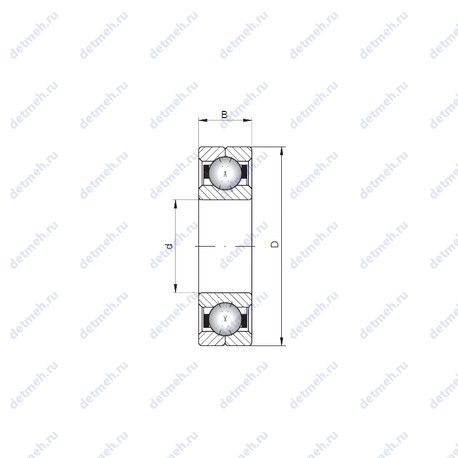

Таблица размеров и характеристик подшипника Q234
Производитель ISO
Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.
Классификация:
- Основной тип - шариковый радиально-упорный;
- Нагрузка - радиальная и осевая;
- Обозначение - q234;
- Тела качения - шарики;
Габаритные и посадочные размеры:
- Ширина внутренней обоймы (B1) - 52 мм.;
- Ширина наружной обоймы (C) - 52 мм;
- Масса - 20.09 кг;
- Высота. мм - 52;
- Внешний диаметр - 310 мм;
- Внутренний диаметр - 170 мм;
Прочие характеристики:
- Уплотнение - нет;
- Количество дорожек качения - 1;
- Размеры. мм - 170x310x52;
Производитель CX
CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Габаритные и посадочные размеры:
- Высота. мм - 52;
- Ширина внутренней обоймы (B1) - 52 мм.;
- Внутренний диаметр - 170 мм;
- Внешний диаметр - 310 мм;
- Масса - 20.09 кг;
- Ширина наружной обоймы (C) - 52 мм;
Классификация:
- Тела качения - шарики;
- Обозначение - q234;
- Нагрузка - радиальная и осевая;
- Основной тип - шариковый радиально-упорный;
Прочие характеристики:
- Размеры. мм - 170x310x52;
- Уплотнение - нет;
- Количество дорожек качения - 1;
Пропускная способность:
- Грузоподъемность динамическая - 427 кн;
- Грузоподъемность статическая - 657 кн;
- Частота вращения предельная при пластичной смазке - 1470 об/мин;
- Частота вращения предельная при жидкой смазке - 2058 об/мин;
В таблице приведены основные размеры подшипника Q234, технические характеристики и номинальные значения.
Таблица модификаций подшипника Q234
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 234W | Только для внутреннего и наружного колец. Максимальная грузоподъемность, паз для ввода шариков. | 170 | 310 | 52 | 19 |
| 234К | Только для внутреннего и наружного колец. | 170 | 310 | 52 | 18.7 |
| N234 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 170 | 310 | 52 | 18.4 |
| NH234 | Шариковый радиально-упорный подшипник, однорядный. | 170 | 310 | 52 | 20.3 |
| NJ234 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 170 | 310 | 52 | 19.09 |
| NU234 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 170 | 310 | 52 | 18.6 |
| NF234 | Шариковый радиально-упорный подшипник, однорядный. | 170 | 310 | 52 | 19.9 |
| N234 E | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 170 | 310 | 52 | 18.4 |
| QJ 234 | Шариковый подшипник с четырех-точечным контактом. | 170 | 310 | 52 | 19.5 |
| NU234R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 170 | 310 | 52 | 18.6 |
| NJ234R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 170 | 310 | 52 | 18.6 |
| NP 234 | Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.. | 170 | 310 | 52 | 20.7 |
| NJ234E | Шариковый радиально-упорный подшипник, однорядный. | 170 | 310 | 52 | 19.09 |
| NUP234 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 170 | 310 | 52 | 19.59 |
| NU234E | Шариковый радиально-упорный подшипник, однорядный. | 170 | 310 | 52 | 18.6 |
| NJ234EM | Шариковый радиально-упорный подшипник, однорядный. | 170 | 310 | 52 | 19.22 |
| NU234EM | Шариковый радиально-упорный подшипник, однорядный. | 170 | 310 | 52 | 18.3 |
| NH234 E | Шариковый радиально-упорный подшипник, однорядный. | 170 | 310 | 52 | 20.3 |
| NUP234R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 170 | 310 | 52 | 18.6 |
| NP234 E | Шариковый радиально-упорный подшипник, однорядный. | 170 | 310 | 52 | 20.7 |
| NUP234E | Шариковый радиально-упорный подшипник, однорядный. | 170 | 310 | 52 | 19.59 |
| NF234 E | Шариковый радиально-упорный подшипник, однорядный. | 170 | 310 | 52 | 19.9 |
| NUP234EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 170 | 310 | 52 | 18.3 |
| N234-E-M1 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 170 | 310 | 52 | 18 |
| N234-E-M6 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 170 | 310 | 52 | 18.2 |
| QJ 234 N2 | Шариковый подшипник с четырех-точечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника. | 170 | 310 | 52 | 19.5 |
| NU 234 ECM | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. | 170 | 310 | 52 | 17.664 |
| NJ 234 ECM | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. | 170 | 310 | 52 | 18.7 |
| NJ234-E-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 170 | 310 | 52 | 18.4 |
| NU234-E-M6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 170 | 310 | 52 | 18.2 |
| NJ234-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 170 | 310 | 52 | 18.2 |
| NU234-E-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 170 | 310 | 52 | 18.1 |
| NU234-E-MA6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 170 | 310 | 52 | 18.2 |
| NU 234 ECMA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 170 | 310 | 52 | 18.2 |
| NJ 234 ECMA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 170 | 310 | 52 | 18.7 |
| NUP234-E-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 170 | 310 | 52 | 18.6 |
| NUP 234 ECM | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 170 | 310 | 52 | 20 |
| NU 234 ECML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава. | 170 | 310 | 52 | 17.336 |
| NJ 234 ECML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава. | 170 | 310 | 52 | 17.629 |
| QJ 234 N2MA | Шариковый подшипник с четырехточечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 170 | 310 | 52 | 19.5 |
Модификации подшипника Q234 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника Q234
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| CX | Q234 | 170 | 310 | 52 | ISO |
| ISO | Q234 | 170 | 310 | 52 | ISO |
Аналог подшипника Q234 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 7234B | 170 | 310 | 52 | |||
| 7234 ATBP4 | 170 | 310 | 52 | |||
| 7234 CTBP4 | 170 | 310 | 52 | |||
| 7234 A | 170 | 310 | 52 | |||
| 7234C | 170 | 310 | 52 | |||
| 7234 | 170 | 310 | 52 | |||
| 7234-B-MP | 170 | 310 | 52 | |||
| 7234CPA | 170 | 310 | 52 | |||
| 7234-BCB-MP | 170 | 310 | 52 | |||
| 7234BG | 170 | 310 | 52 | |||
| 7234BGM | 170 | 310 | 52 |
