Роликовый подшипник 81220 TN

Подшипник 81220 TN — это импортный роликовый упорный цилиндрический подшипник, однорядный, одинарный, обозначение основновного исполнения 81220, размер 100*150*38 мм.

Стандарт: ISO
Бренды: INA, SKF
Внутренний диаметр: 100 мм
Наружный диаметр: 150 мм
Ширина: 38 мм
Масса: 2.2 кг

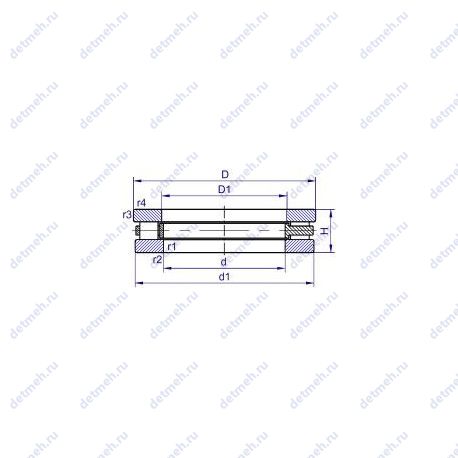

Подшипник 81220 TN чертеж — Чертеж подшипника 81220 TN

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс TN — Литой сепаратор из пластмассы

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 81220 TN

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Пропускная способность:

Co (kN) Грузоподъемность статическая - 1080.0;
C (kN) Грузоподъемность динамическая - 340.0;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 100;
m (кг) Масса - 2.2;
D (мм) Наружный диаметр - 150;
T (мм) Высота - 38;

Классификация:

Обозначение - 812 20 tn;

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер сопряженных деталей (Da max.) - 107;
Размер сопряженных деталей (ra max.) - 1.1;
Размер (d1) - 150 мм.;
Размер сопряженных деталей (da min.) - 142;
Расстояние от торца до оси смазочных отверстий (A) - 0.09;
Размер (Dw) - 15 мм.;
Размер (r2 min.) - 1.1 мм;
Pu (N) Предел усталостной прочности - 104000;
Размеры. мм - 100x150x38;
Грузоподъемность динамическая - 270 кн;
Граничная нагрузка по усталости (Pu) - 104;
Количество дорожек качения - 1;
Уплотнение - нет;
Размер (B) - 11.5 мм.;
Размер (D1) - 103 мм.;
Размер (r1 min.) - 1.1 мм;

Классификация:

Нагрузка - осевая;
Основной тип - роликовый упорный;
Тела качения - ролики;
Обозначение - 81220tn, 81220 tn;

Габаритные и посадочные размеры:

Высота (H) - 38 мм.;
d (мм) Внутренний диаметр - 100;
D (мм) Наружный диаметр - 150;
m (кг) Масса - 2.2;
H (мм) Высота профиля - 38;
Масса - 2.2 кг;
Внутренний диаметр - 100 мм;
Внешний диаметр - 150 мм;
Высота. мм - 38;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 1060;
C (kN) Грузоподъемность динамическая - 270;
Грузоподъемность статическая - 1060 кн;
Частота вращения номинальная - 900 об/мин;
Частота вращения предельная - 1800 об/мин;

В таблице приведены основные размеры подшипника 81220 TN, технические характеристики и номинальные значения.

Таблица модификаций подшипника 81220 TN

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
81220	Основное исполнение.	100	150	38	2.2
K81220	Осевой цилиндрический ролик и клетка в сборе.	100	150	0	0.6
81220-TV	Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	100	150	38	2.2
K81220-TV	Осевой цилиндрический ролик и клетка в сборе. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	100	150	15	0.6
81220-TVPB	Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	100	150	38	2.45
K 81220-TVPB	Осевой цилиндрический ролик и клетка в сборе. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	100	150	15	0

Модификации подшипника 81220 TN - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 81220 TN

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
SKF	81220 TN	100	150	38	ISO
INA	81220 TN	100	150	38	ISO

Аналог подшипника 81220 TN — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
