Роликовый подшипник K81220-TV

Подшипник K81220-TV — это импортный роликовый упорный подшипник, обозначение основновного исполнения 81220, размер 100*150*15 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 100 мм
Наружный диаметр: 150 мм
Ширина: 15 мм
Масса: 0.6 кг

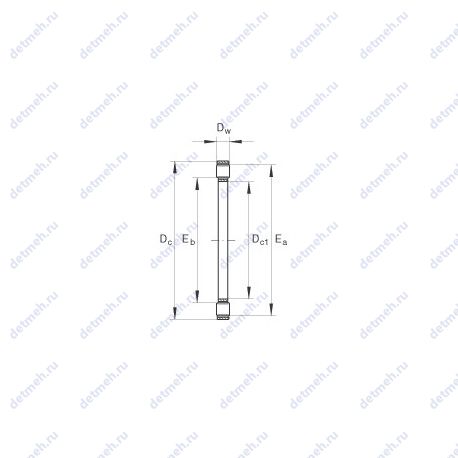

Подшипник K81220-TV чертеж — Чертеж подшипника K81220-TV

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс K — Осевой цилиндрический ролик и клетка в сборе Суффикс T — Механически обработанный сепаратор из текстолита Суффикс V — Бессепараторный подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника K81220-TV

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Классификация:

Нагрузка - осевая;
Основной тип - роликовый упорный;
Обозначение - k81220-tv;
Тела качения - ролики;

Прочие характеристики:

Eb - 107 мм.;
Ea - 142 мм.;
Dw - 15 мм.;
Dc - 150 мм.;
Dc1 - 100 мм.;
пригодное свободное кольцо - gs81220;
Cua - 111000 n;
C0a - 1080000 n;
Ca - 340000 n;
nB - 840 1/min;
nG - 2300 1/min;
m - 0.6 kg;
Размеры. мм - 100x150x15;

Габаритные и посадочные размеры:

Высота. мм - 15;
Внешний диаметр - 150 мм;
Внутренний диаметр - 100 мм;

В таблице приведены основные размеры подшипника K81220-TV, технические характеристики и номинальные значения.

Таблица модификаций подшипника K81220-TV

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
81220	Основное исполнение.	100	150	38	2.2
K81220	Осевой цилиндрический ролик и клетка в сборе.	100	150	0	0.6
81220-TV	Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	100	150	38	2.2
81220 TN	Литой сепаратор из пластмассы.	100	150	38	2.2
81220-TVPB	Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	100	150	38	2.45
K 81220-TVPB	Осевой цилиндрический ролик и клетка в сборе. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	100	150	15	0

Модификации подшипника K81220-TV - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
