Роликовый подшипник 294/1000 EF

Подшипник 294/1000 EF — это импортный сферический подшипник, обозначение основновного исполнения 294/1000, размер 1000*1670*154.9 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 1000 мм
Наружный диаметр: 1670 мм
Ширина: 154.9 мм
Масса: 3383 кг

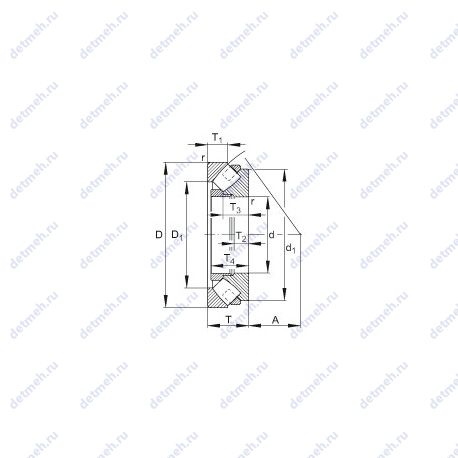

Подшипник 294/1000 EF чертеж — Чертеж подшипника 294/1000 EF

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс F — Механически обработанный сепаратор из стали или специального чугуна

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 294/1000 EF

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Пропускная способность:

Динамическая грузоподъемность (C) - 31100 кн;
Предельная частота вращения - 260 об/мин;
Номинальная частота вращения - 130 об/мин;
Статическая грузоподъемность (C0) - 140000 кн;

Исходные данные для расчета:

Коэффициент минимальной осевой нагрузки A - 1900;

Прочие характеристики:

s - 599 мм;
B1 - 389 мм;
da min. - 1350 мм;
Da max. - 1490 мм;
r1.2 min. - 15 мм;
Размер (d1) - 1531 мм;
Размер сопряженных деталей (ra max.) - 12 мм;
Размер (D1) - 1270 мм;
H - 402 мм;
Граничная нагрузка по усталости (Pu) - 8650 кн;
Размеры. мм - 1670x1000x402;

Классификация:

Нагрузка - осевая;
Основной тип - роликовый упорный;
Обозначение - 294/1000 ef;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 154.9 мм;
Внутренний диаметр (d) - 1000 мм;
Наружный диаметр (D) - 1670 мм;
Масса - 3383 кг;
Ширина наружной обоймы (C) - 190 мм;
Высота. мм - 402;
Внешний диаметр - 1000 мм;
Внутренний диаметр - 1670 мм;

В таблице приведены основные размеры подшипника 294/1000 EF, технические характеристики и номинальные значения.

Таблица модификаций подшипника 294/1000 EF

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
294/1000 M	Сферический подшипник.	1000	1670	402	3380
294/1000-E1-MB	Сферический подшипник.	1000	1670	402	3570

Модификации подшипника 294/1000 EF - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
