Роликовый подшипник 294/1000-E1-MB

Подшипник 294/1000-E1-MB — это импортный роликовый упорно-радиальный подшипник, однорядный, обозначение основновного исполнения 294/1000, размер 1000*1670*402 мм.

Стандарт: ISO
Бренд: INA
Внутренний диаметр: 1000 мм
Наружный диаметр: 1670 мм
Ширина: 402 мм
Масса: 3570 кг

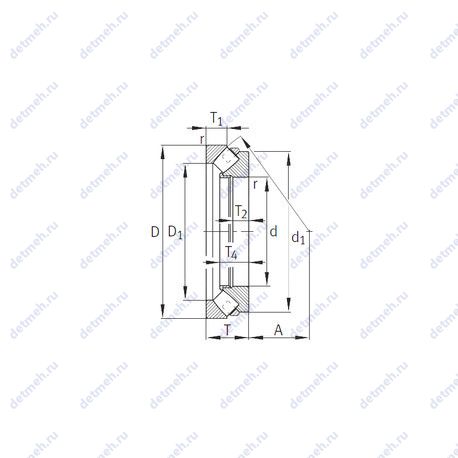

Подшипник 294/1000-E1-MB чертеж — Чертеж подшипника 294/1000-E1-MB

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника 294/1000-E1-MB

Производитель INA

Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.

Пропускная способность:

Грузоподъемность статическая - 146 000 кн;
Частота вращения номинальная - 145 об/мин;
Частота вращения предельная - 340 об/мин;
Грузоподъемность динамическая - 30 500 кн;

Прочие характеристики:

Размер сопряженных деталей (db max.) - 1 071;
Расстояние от торца до оси смазочных отверстий (A) - 581 мм.;
Размер (T2) - 160;
Размер (T1) - 200;
Размер сопряженных деталей (Db min.) - 1 705;
Размер сопряженных деталей (ra max.) - 12;
Размер сопряженных деталей (Da max.) - 1 298;
Размер сопряженных деталей (da min.) - 1 340;
Размер (d1) - 1 540 мм.;
Размер (D1) - 1 250 мм.;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 1000x1670x402;

Классификация:

Нагрузка - осевая;
Основной тип - роликовый упорный;
Обозначение - 294/1000-e1-mb;
Тела качения - ролики;

Габаритные и посадочные размеры:

Радиус наружней фаски - 15 мм.;
Масса - 3 570 кг;
Ширина рабочая (T) - 402 мм.;
Высота. мм - 402;
Внешний диаметр - 1 670. мм;
Внутренний диаметр - 1 000. мм;

В таблице приведены основные размеры подшипника 294/1000-E1-MB, технические характеристики и номинальные значения.

Таблица модификаций подшипника 294/1000-E1-MB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
294/1000 M	Роликовый упорно-радиальный подшипник, однорядный.	1000	1670	402	3380
294/1000 EF	Механически обработанный сепаратор из стали или специального чугуна.	1000	1670	154.9	3383

Модификации подшипника 294/1000-E1-MB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
294/1000 M	1000	1670	402
