Подшипник 150409 АК ГОСТ

Модификация 150409 АК — это отечественный шариковый радиальный подшипник, однорядный, со стопорной канавкой на наружном кольце, с одной защитной шайбой, основное конструктивное исполнение - 150409.
Импортный аналог - 6409ZNR.
Размер подшипника: 45*120*29 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренды: ГОСТ,ГПЗ-1,ГПЗ-20 Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 45 мм
  4. Наружный диаметрНаружный диаметр: 120 мм
  5. ШиринаШирина: 29 мм
  6. МассаМасса: 1.48 кг

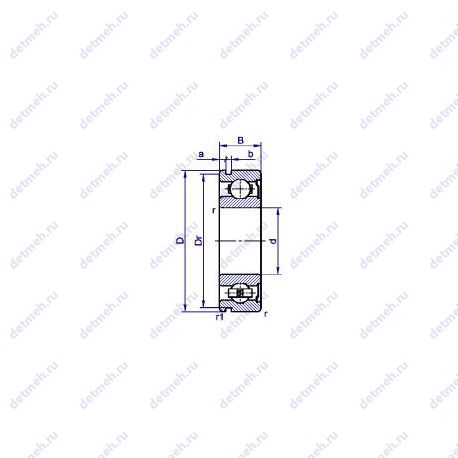

Подшипник 150409 АК чертеж
Чертеж подшипника 150409 АК

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Расшифровка условного обозначения 150409 АК

Суффикс АК — Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец.

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника 150409 АК

НомерТехнические требованияd,ммD,ммB,ммm,кг
150409Основное исполнение.45120291.48
150409 АПовышенная грузоподъемность
45120291.48
6 150409 АКПовышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец.
45120291.48
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 150409 АК

БрендНомерd,ммD,ммB,ммСтандарт
ГПЗ-5150409 АК4512029ГОСТ
ГПЗ-20150409 АК4512029ГОСТ
ГПЗ-1150409 АК4512029ГОСТ
ГОСТ150409 АК4512029ГОСТ
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица применяемости подшипника 150409 АК

  1. ЗИЛ 131В Коробка раздаточная
  2. ЗИЛ 131В Коробка раздаточная вал ведущий. опора передняя
  3. ЗИЛ 131М Коробка раздаточная
  4. ЗИЛ 131МВ Коробка раздаточная
  5. ЗИЛ 131Н Коробка раздаточная
  6. ЗИЛ 131Н Коробка раздаточная вал ведущий. опора передняя
  7. ЗИЛ 131НВ Коробка раздаточная
  8. ЗИЛ 131НВ Коробка раздаточная вал ведущий. опора передняя
  9. ЗИЛ 137Б Коробка переключения передач
  10. ЗИЛ 137Б Коробка раздаточная
  11. ЗИЛ 157КД Коробка раздаточная
Что такое применяемость подшипника?

Применяемость — это области или различные узлы агрегатов, в которых подшипник может быть установлен согласно техническим условиям. Каждая конкретная область или узел имеет свои требования к подшипнику: рабочая нагрузка, предельная скорость вращения, температурный диапазон, допуски по шуму, вибрации и других факторов. При выборе подшипника, важно учитывать его применимость заявленную производителем, чтобы обеспечить продолжительную и эффективную работу подшипника в установленной среде и условиях эксплуатации.

Таблица взаимозаменяемостей подшипника 150409 АК

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
4094512029
504094512029
1504094512029
150409 А4512029Повышенной грузоподъёмности
409 А4512029Повышенной грузоподъёмности
409 АШ4512029Повышенной грузоподъёмности
50409 A4512029
50409 А4512029Повышенной грузоподъёмности
50409 АК4512029Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
6-4094512029
70-409 АК4512029Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
70 504094512029
70 50409 А4512029Повышенной грузоподъёмности
70 50409 АК4512029Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
80-4094512029
80409 АК4512029Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
6 409 АКШ4512029Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
5 409 АШ24512029Повышенной грузоподъёмности
6 409 АШ14512029Повышенной грузоподъёмности
6 409 АШ4512029Повышенной грузоподъёмности
6 409 А4512029Повышенной грузоподъёмности
6 409 Ш14512029
6 50409 АШ14512029Повышенной грузоподъёмности
6 50409 АШ4512029Повышенной грузоподъёмности
76 409 АШ4512029Повышенной грузоподъёмности
76 50409 АШ14512029Повышенной грузоподъёмности
76 50409 АШ4512029Повышенной грузоподъёмности
76 50409 Ш14512029
6 50409 А4512029Повышенной грузоподъёмности
6 504094512029
6 150409 АК4512029Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
6 409 АК4512029Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
6 50409 АК4512029Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
80409 АКС174512029При условии демонтажа одной защитной шайбыПроточка на внешнем кольце для смазки
Повышенной грузоподъёмности
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 150409 АК

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-20

ГПЗ-20 — ООО "Курский завод упорных подшипников"

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Нагрузка - радиальная;
  • Обозначение - 150409 ак;

Прочие характеристики:

  • Номер по ГОСТ - 150409 ак;
  • Размеры. мм - 45x120x29;
  • ГОСТ - ГОСТ 520;
  • Материал Марка стали - шх-15;
  • d шарика (мм) Диаметр шарика - 23.019;
  • N шариков Количество шариков - 7;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45 мм;
  • Внешний диаметр - 120 мм;
  • Масса - 1.48 кг;
  • Ширина - 29 мм;
  • d (мм) Внутренний диаметр - 45;
  • D (мм) Наружный диаметр - 120;
  • В (мм) Ширина - 29;
  • m (кг) Масса - 1.48;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 91;
  • Co (kN) Грузоподъемность статическая - 55;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 6000;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 7000;

Производитель ГПЗ-5

ГПЗ-5 — ОАО "Ролтом", Россия, Томск

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Нагрузка - радиальная;
  • Обозначение - 150409 ак;

Прочие характеристики:

  • Номер по ГОСТ - 150409 ак;
  • Размеры. мм - 45x120x29;
  • ГОСТ - ГОСТ 520;
  • Материал Марка стали - шх-15;
  • d шарика (мм) Диаметр шарика - 23.019;
  • N шариков Количество шариков - 7;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45 мм;
  • Внешний диаметр - 120 мм;
  • Масса - 1.48 кг;
  • Ширина - 29 мм;
  • d (мм) Внутренний диаметр - 45;
  • D (мм) Наружный диаметр - 120;
  • В (мм) Ширина - 29;
  • m (кг) Масса - 1.48;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 91;
  • Co (kN) Грузоподъемность статическая - 55;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 7000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 6000;

Производитель ГПЗ-1

ГПЗ-1 — ОАО "Московский подшипник"

Классификация:

  • Обозначение - 150409 ак;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • Материал Марка стали - шх-15;
  • d шарика (мм) Диаметр шарика - 23.019;
  • N шариков Количество шариков - 7;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 45;
  • D (мм) Наружный диаметр - 120;
  • В (мм) Ширина - 29;
  • m (кг) Масса - 1.48;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 91;
  • Co (kN) Грузоподъемность статическая - 55;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 7000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 6000;
×
