Подшипник 50409 ГОСТ

50409 — это отечественный шариковый радиальный подшипник, однорядный, со стопорной канавкой на наружном кольце, является основным конструктивным исполнением.
Импортный аналог - 6409N.
Размер подшипника: 45*120*29 мм.

  1. Стандарт качестваСтандарт: ГОСТ
  2. ПроизводителиБренды: hb2,ГОСТ,ГПЗ-14 Смотреть все
  3. Внутренний диаметрВнутренний диаметр: 45 мм
  4. Наружный диаметрНаружный диаметр: 120 мм
  5. ШиринаШирина: 29 мм
  6. МассаМасса: 1.54 кг

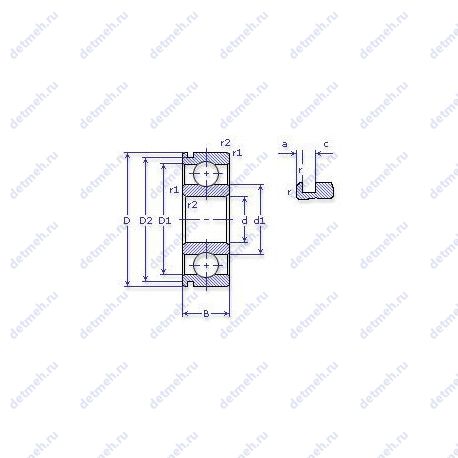

Подшипник 50409 чертеж
Чертеж подшипника 50409

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы
  1. Общие сведения
  2. Модификации
  3. Аналоги
  4. Применяемость
  5. Взаимозаменяемость
  6. Размеры и характеристики

Таблица модификаций подшипника 50409

НомерТехнические требованияd,ммD,ммB,ммm,кг
50409 A45120291.54
50409 АПовышенная грузоподъемность
45120291.60
50409 АКПовышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец.
45120291.60
70 5040945120291.60
70 50409 АПовышенная грузоподъемность
45120291.60
70 50409 АКПовышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец.
45120291.60
6 50409 АШ1Повышенная грузоподъемность
Нормы шумности
45120291.60
6 50409 АШПовышенная грузоподъемность
Нормы шумности
45120291.60
76 50409 АШ1Повышенная грузоподъемность
Нормы шумности
45120291.60
76 50409 АШПовышенная грузоподъемность
Нормы шумности
45120291.60
76 50409 Ш1Нормы шумности
45120291.60
6 50409 АПовышенная грузоподъемность
45120291.6
6 5040945120291.52
6 50409 АКПовышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец.
45120291.60
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника 50409

БрендНомерd,ммD,ммB,ммСтандарт
ГПЗ-4504094512029ГОСТ
ГПЗ-5504094512029ГОСТ
ГПЗ-20504094512029ГОСТ
ГПЗ-23504094512029ГОСТ
ГПЗ-18504094512029ГОСТ
ГПЗ-8504094512029ГОСТ
ГПЗ-17504094512029ГОСТ
ГПЗ-14504094512029ГОСТ
ГПЗ-35504094512029ГОСТ
hb2504094512029ГОСТ
КрРПЗ504094512029ГОСТ
ГОСТ504094512029ГОСТ
SKF6409 N4512029ISO
ISB6409 N4512029ISO
NKE6409 N4512029ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица применяемости подшипника 50409

  1. ГАЗ 3301 Коробка переключения передач
  2. ГАЗ 3301 Коробка раздаточная
  3. ГАЗ 3306 Коробка переключения передач
  4. ГАЗ 3309 Коробка передач вал вторичный. опора задняя
  5. ГАЗ 4301 Коробка переключения передач
  6. ГАЗ 4301 Коробка раздаточная
  7. ГАЗ 4509 Коробка переключения передач
  8. ГАЗ САЗ 4509 Коробка переключения передач
  9. ГАЗ САЗ 4509 Коробка раздаточная
  10. Комбайн КСК-100А-А1 Мост ведущий коробка передач. валы и шестерни
  11. Косилка КПС-5Г Коробка переключения передач
  12. КрАЗ 214Б Задняя опора промежуточного вала коробки передач
  13. ЛАЗ 699Н Коробка переключения передач
  14. ЛАЗ 699Р Коробка переключения передач
  15. Трактор ЛХТ-55 Грузовой вал коробки передач
  16. Трактор ТДТ-55 Грузовой вал коробки передач
Что такое применяемость подшипника?

Применяемость — это области или различные узлы агрегатов, в которых подшипник может быть установлен согласно техническим условиям. Каждая конкретная область или узел имеет свои требования к подшипнику: рабочая нагрузка, предельная скорость вращения, температурный диапазон, допуски по шуму, вибрации и других факторов. При выборе подшипника, важно учитывать его применимость заявленную производителем, чтобы обеспечить продолжительную и эффективную работу подшипника в установленной среде и условиях эксплуатации.

Таблица взаимозаменяемостей подшипника 50409

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
4094512029
1504094512029При условии демонтажа одной защитной шайбы
150409 А4512029При условии демонтажа одной защитной шайбыПовышенной грузоподъёмности
150409 АК4512029При условии демонтажа одной защитной шайбыПроточка на внешнем кольце для смазки
Повышенной грузоподъёмности
409 А4512029Повышенной грузоподъёмности
409 АШ4512029Повышенной грузоподъёмности
50409 A4512029
50409 А4512029Повышенной грузоподъёмности
50409 АК4512029Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
6-4094512029
70-409 АК4512029Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
70 504094512029
70 50409 А4512029Повышенной грузоподъёмности
70 50409 АК4512029Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
80-4094512029
80409 АК4512029Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
6 409 АКШ4512029Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
5 409 АШ24512029Повышенной грузоподъёмности
6 409 АШ14512029Повышенной грузоподъёмности
6 409 АШ4512029Повышенной грузоподъёмности
6 409 А4512029Повышенной грузоподъёмности
6 409 Ш14512029
6 50409 АШ14512029Повышенной грузоподъёмности
6 50409 АШ4512029Повышенной грузоподъёмности
76 409 АШ4512029Повышенной грузоподъёмности
76 50409 АШ14512029Повышенной грузоподъёмности
76 50409 АШ4512029Повышенной грузоподъёмности
76 50409 Ш14512029
6 50409 А4512029Повышенной грузоподъёмности
6 504094512029
700409 М4512029
6 150409 АК4512029При условии демонтажа одной защитной шайбыПроточка на внешнем кольце для смазки
Повышенной грузоподъёмности
6 409 АК4512029Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
6 50409 АК4512029Проточка на внешнем кольце для смазки
Повышенной грузоподъёмности
80409 АКС174512029При условии демонтажа 2-х защитных шайбПроточка на внешнем кольце для смазки
Повышенной грузоподъёмности
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника 50409

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ГПЗ-23

ГПЗ-23 — ЗАО "Вологодский подшипниковый завод"

Классификация:

  • Обозначение - 50409;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • Материал Марка стали - шх-15;
  • d шарика (мм) Диаметр шарика - 23.019;
  • N шариков Количество шариков - 7;
  • D1(mm) Диаметр борта наружного кольца - 96.3;
  • d1 (mm) Диаметр борта внутреннего кольца - 68.7;
  • D2(mm) Диаметр канавки - 115.21;
  • a (мм) Толщина борта канавки - 4.06;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 45;
  • D (мм) Наружный диаметр - 120;
  • В (мм) Ширина - 29;
  • m (кг) Масса - 1.6;
  • r1. r2 min (мм) Радиус фаски - 2;
  • c (мм) Ширина канавки - 3.1;
  • r min (мм) Радиус фаски - 0.8;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 76.1;
  • Co (kN) Грузоподъемность статическая - 45.5;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 7000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 6000;

Производитель ГОСТ

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Нагрузка - радиальная;

Производитель ГПЗ-17

ГПЗ-17 — ОАО "Гниваньский подшипниковый завод"

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Нагрузка - радиальная;
  • Обозначение - 50409;

Прочие характеристики:

  • Номер по ГОСТ - 50409;
  • Размеры. мм - 45x120x29;
  • Импортный аналог - 6409 n;
  • (a) расстояние от торца наружного кольца до ближнего края канавки под упорное пружинное кольцо. мм - 4.05;
  • ГОСТ - ГОСТ 520;
  • Материал Марка стали - шх-15;
  • D1(mm) Диаметр борта наружного кольца - 96.3;
  • d шарика (мм) Диаметр шарика - 23.019;
  • N шариков Количество шариков - 7;
  • d1 (mm) Диаметр борта внутреннего кольца - 68.7;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45 мм;
  • Внешний диаметр - 120 мм;
  • Ширина (высота) (B) - 29;
  • Радиус наружней фаски - 3;
  • Масса - 1.52 кг;
  • (D1) наружный диаметр упорного борта. мм - 115.2;
  • (b) ширина канавки под упорное пружинное кольцо. мм - 3.1;
  • d (мм) Внутренний диаметр - 45;
  • D (мм) Наружный диаметр - 120;
  • В (мм) Ширина - 29;
  • m (кг) Масса - 1.6;
  • r1. r2 min (мм) Радиус фаски - 2;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 76.1;
  • Co (kN) Грузоподъемность статическая - 45.5;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 7000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 6000;

Производитель ГПЗ-14

ГПЗ-14 — ООО НПО "Прокопьевский шарикоподшипниковый завод"

Классификация:

  • Основной тип - шариковый радиальный;
  • Тела качения - шарики;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Номер по ГОСТ - 50409;
  • Размеры. мм - 45x120x29;
  • Импортный аналог - 6409 n;
  • (a) расстояние от торца наружного кольца до ближнего края канавки под упорное пружинное кольцо. мм - 4.05;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 45 мм;
  • Внешний диаметр - 120 мм;
  • Ширина (высота) (B) - 29;
  • (D1) наружный диаметр упорного борта. мм - 115.2;
  • (b) ширина канавки под упорное пружинное кольцо. мм - 3.1;
  • Радиус наружней фаски - 3;
  • Масса - 1.52 кг;

Производитель ГПЗ-18

ГПЗ-18 — ОАО "Винницкий подшипниковый завод"

Классификация:

  • Обозначение - 50409;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • Материал Марка стали - шх-15;
  • d шарика (мм) Диаметр шарика - 23.019;
  • N шариков Количество шариков - 7;
  • D1(mm) Диаметр борта наружного кольца - 96.3;
  • d1 (mm) Диаметр борта внутреннего кольца - 68.7;
  • a (мм) Толщина борта канавки - 4.06;
  • D2(mm) Диаметр канавки - 115.21;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 45;
  • D (мм) Наружный диаметр - 120;
  • В (мм) Ширина - 29;
  • m (кг) Масса - 1.6;
  • r1. r2 min (мм) Радиус фаски - 2;
  • c (мм) Ширина канавки - 3.1;
  • r min (мм) Радиус фаски - 0.8;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 76.1;
  • Co (kN) Грузоподъемность статическая - 45.5;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 7000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 6000;

Производитель ГПЗ-20

ГПЗ-20 — ООО "Курский завод упорных подшипников"

Классификация:

  • Обозначение - 50409;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • Материал Марка стали - шх-15;
  • d шарика (мм) Диаметр шарика - 23.019;
  • N шариков Количество шариков - 7;
  • d1 (mm) Диаметр борта внутреннего кольца - 68.7;
  • D1(mm) Диаметр борта наружного кольца - 96.3;
  • a (мм) Толщина борта канавки - 4.06;
  • D2(mm) Диаметр канавки - 115.21;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 45;
  • D (мм) Наружный диаметр - 120;
  • В (мм) Ширина - 29;
  • m (кг) Масса - 1.6;
  • r1. r2 min (мм) Радиус фаски - 2;
  • c (мм) Ширина канавки - 3.1;
  • r min (мм) Радиус фаски - 0.8;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 76.1;
  • Co (kN) Грузоподъемность статическая - 45.5;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 6000;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 7000;

Производитель ГПЗ-35

Классификация:

  • Обозначение - 50409;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • Материал Марка стали - шх-15;
  • d шарика (мм) Диаметр шарика - 23.019;
  • N шариков Количество шариков - 7;
  • D1(mm) Диаметр борта наружного кольца - 96.3;
  • d1 (mm) Диаметр борта внутреннего кольца - 68.7;
  • a (мм) Толщина борта канавки - 4.06;
  • D2(mm) Диаметр канавки - 115.21;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 45;
  • D (мм) Наружный диаметр - 120;
  • В (мм) Ширина - 29;
  • m (кг) Масса - 1.6;
  • r1. r2 min (мм) Радиус фаски - 2;
  • r min (мм) Радиус фаски - 0.8;
  • c (мм) Ширина канавки - 3.1;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 76.1;
  • Co (kN) Грузоподъемность статическая - 45.5;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 7000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 6000;

Производитель ГПЗ-4

ГПЗ-4 — ООО "Завод приборных подшипников"

Классификация:

  • Обозначение - 50409;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • d шарика (мм) Диаметр шарика - 23.019;
  • N шариков Количество шариков - 7;
  • D2(mm) Диаметр канавки - 115.21;
  • a (мм) Толщина борта канавки - 4.06;
  • Материал Марка стали - шх-15;
  • D1(mm) Диаметр борта наружного кольца - 96.3;
  • d1 (mm) Диаметр борта внутреннего кольца - 68.7;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 45;
  • D (мм) Наружный диаметр - 120;
  • В (мм) Ширина - 29;
  • m (кг) Масса - 1.6;
  • c (мм) Ширина канавки - 3.1;
  • r1. r2 min (мм) Радиус фаски - 2;
  • r min (мм) Радиус фаски - 0.8;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 76.1;
  • Co (kN) Грузоподъемность статическая - 45.5;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 7000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 6000;

Производитель ГПЗ-5

ГПЗ-5 — ОАО "Ролтом", Россия, Томск

Классификация:

  • Обозначение - 50409;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • a (мм) Толщина борта канавки - 4.06;
  • D2(mm) Диаметр канавки - 115.21;
  • Материал Марка стали - шх-15;
  • D1(mm) Диаметр борта наружного кольца - 96.3;
  • d шарика (мм) Диаметр шарика - 23.019;
  • N шариков Количество шариков - 7;
  • d1 (mm) Диаметр борта внутреннего кольца - 68.7;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 45;
  • D (мм) Наружный диаметр - 120;
  • В (мм) Ширина - 29;
  • m (кг) Масса - 1.6;
  • c (мм) Ширина канавки - 3.1;
  • r1. r2 min (мм) Радиус фаски - 2;
  • r min (мм) Радиус фаски - 0.8;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 76.1;
  • Co (kN) Грузоподъемность статическая - 45.5;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 7000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 6000;

Производитель ГПЗ-8

ГПЗ-8 — ОАО "Харьковский подшипниковый завод"

Классификация:

  • Обозначение - 50409;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • Материал Марка стали - шх-15;
  • d шарика (мм) Диаметр шарика - 23.019;
  • N шариков Количество шариков - 7;
  • D1(mm) Диаметр борта наружного кольца - 96.3;
  • d1 (mm) Диаметр борта внутреннего кольца - 68.7;
  • a (мм) Толщина борта канавки - 4.06;
  • D2(mm) Диаметр канавки - 115.21;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 45;
  • D (мм) Наружный диаметр - 120;
  • В (мм) Ширина - 29;
  • m (кг) Масса - 1.6;
  • r1. r2 min (мм) Радиус фаски - 2;
  • c (мм) Ширина канавки - 3.1;
  • r min (мм) Радиус фаски - 0.8;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 76.1;
  • Co (kN) Грузоподъемность статическая - 45.5;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 7000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 6000;

Производитель КрРПЗ

Классификация:

  • Обозначение - 50409;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • d шарика (мм) Диаметр шарика - 23.019;
  • N шариков Количество шариков - 7;
  • Материал Марка стали - шх-15;
  • D1(mm) Диаметр борта наружного кольца - 96.3;
  • d1 (mm) Диаметр борта внутреннего кольца - 68.7;
  • a (мм) Толщина борта канавки - 4.06;
  • D2(mm) Диаметр канавки - 115.21;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 45;
  • D (мм) Наружный диаметр - 120;
  • В (мм) Ширина - 29;
  • m (кг) Масса - 1.6;
  • r1. r2 min (мм) Радиус фаски - 2;
  • c (мм) Ширина канавки - 3.1;
  • r min (мм) Радиус фаски - 0.8;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 76.1;
  • Co (kN) Грузоподъемность статическая - 45.5;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 7000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 6000;

Производитель hb2

Классификация:

  • Обозначение - 50409;

Прочие характеристики:

  • ГОСТ - ГОСТ 520;
  • Материал Марка стали - шх-15;
  • d шарика (мм) Диаметр шарика - 23.019;
  • N шариков Количество шариков - 7;
  • d1 (mm) Диаметр борта внутреннего кольца - 68.7;
  • D1(mm) Диаметр борта наружного кольца - 96.3;

Габаритные и посадочные размеры:

  • d (мм) Внутренний диаметр - 45;
  • D (мм) Наружный диаметр - 120;
  • В (мм) Ширина - 29;
  • m (кг) Масса - 1.6;
  • r min (мм) Радиус фаски - 0.8;
  • r1. r2 min (мм) Радиус фаски - 2;

Пропускная способность:

  • C (kN) Грузоподъемность динамическая - 76.1;
  • Co (kN) Грузоподъемность статическая - 45.5;
  • n oil (1/min) Ном. частота вращен. при жидк. смазке - 7000;
  • n grease (1/min) Ном. частота вращен. при пластич. смазке - 6000;
×
Наш специалист расскажет все о подшипникахОставьте номер телефона
или позвоните нам +7 (495) 255-13-10
Не знаете, какой подшипник выбрать? Отправьте нам запрос!

Наши специалисты помогут выбрать нужные вам подшипники, рассчитают их стоимость и сориентируют по срокам доставки
