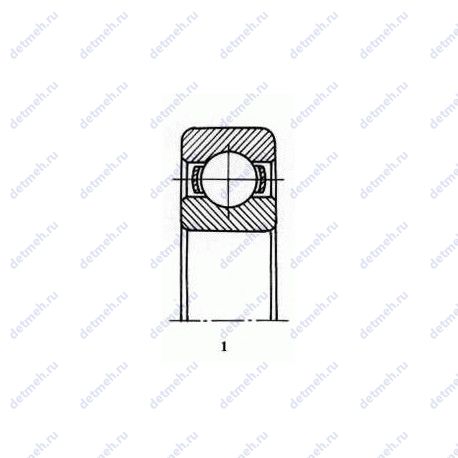

Шариковый подшипник 80-409
Подшипник 80-409 — это отечественный шариковый радиальный подшипник, однорядный, комплектный, с сепаратором, обозначение основновного исполнения 409, размер 45*120*29 мм.
Импортный аналог - 6409ZZ.
Стандарт: ГОСТ
Бренд: ГПЗ-5
Внутренний диаметр: 45 мм
Наружный диаметр: 120 мм
Ширина: 29 мм
Масса: 1.52 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника 80-409
Производитель ГПЗ-5
ОАО "Ролтом", Россия, Томск
Классификация:
- Основной тип - шариковый радиальный;
- Тела качения - шарики;
- Нагрузка - радиальная;
Прочие характеристики:
- Номер по ГОСТ - 80-409;
- Количество дорожек качения - 1;
- Уплотнение - нет;
Габаритные и посадочные размеры:
- Внутренний диаметр - 45 мм;
- Внешний диаметр - 120 мм;
- Ширина (высота) (B) - 29 мм.;
- Масса - 1.52 кг;
- Ширина наружной обоймы (C) - 29 мм.;
В таблице приведены основные размеры подшипника 80-409, технические характеристики и номинальные значения.
Таблица модификаций подшипника 80-409
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 409 | Основное исполнение. | 45 | 120 | 29 | 1.5 |
| 409 А | Повышенная грузоподъемность. | 45 | 120 | 29 | 1.52 |
| 6-409 | Шариковый радиальный подшипник, однорядный, комплектный, с сепаратором. | 45 | 120 | 29 | 1.54 |
| 409 АК | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . | 45 | 120 | 29 | 1.52 |
| 409 АШ | Повышенная грузоподъемность. Нормы шумности. | 45 | 120 | 29 | 1.52 |
| 409 АКШ | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Нормы шумности. | 45 | 120 | 29 | 1.52 |
| 7 409 А | Повышенная грузоподъемность. | 45 | 120 | 29 | 1.52 |
| 6 409 А | Повышенная грузоподъемность. | 45 | 120 | 29 | 1.54 |
| 6 409 АК | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . | 45 | 120 | 29 | 1.52 |
| 6 409 Ш1 | Нормы шумности. | 45 | 120 | 29 | 1.52 |
| 6 409 АШ | Повышенная грузоподъемность. Нормы шумности. | 45 | 120 | 29 | 1.52 |
| 80409 АК | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . | 45 | 120 | 29 | 1.55 |
| 6 409 АШ1 | Повышенная грузоподъемность. Нормы шумности. | 45 | 120 | 29 | 1.52 |
| 5 409 АШ2 | Повышенная грузоподъемность. Нормы шумности. | 45 | 120 | 29 | 1.52 |
| 6 409 АКШ | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . Нормы шумности. | 45 | 120 | 29 | 1.52 |
| 76 409 АШ | Повышенная грузоподъемность. Нормы шумности. | 45 | 120 | 29 | 1.52 |
| 70-409 АК | Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец. . | 45 | 120 | 29 | 1.52 |
Модификации подшипника 80-409 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 80-409
Аналог подшипника 80-409 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 50409 | 45 | 120 | 29 | |||
| 150409 | 45 | 120 | 29 | При условии демонтажа одной защитной шайбы | ||
| 150409 А | 45 | 120 | 29 | При условии демонтажа одной защитной шайбы | Повышенной грузоподъёмности | |
| 150409 АК | 45 | 120 | 29 | При условии демонтажа одной защитной шайбы | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности |
| 50409 A | 45 | 120 | 29 | |||
| 50409 А | 45 | 120 | 29 | Повышенной грузоподъёмности | ||
| 50409 АК | 45 | 120 | 29 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 70 50409 | 45 | 120 | 29 | |||
| 70 50409 А | 45 | 120 | 29 | Повышенной грузоподъёмности | ||
| 70 50409 АК | 45 | 120 | 29 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 6 50409 АШ1 | 45 | 120 | 29 | Повышенной грузоподъёмности | ||
| 6 50409 АШ | 45 | 120 | 29 | Повышенной грузоподъёмности | ||
| 76 50409 АШ1 | 45 | 120 | 29 | Повышенной грузоподъёмности | ||
| 76 50409 АШ | 45 | 120 | 29 | Повышенной грузоподъёмности | ||
| 76 50409 Ш1 | 45 | 120 | 29 | |||
| 6 50409 А | 45 | 120 | 29 | Повышенной грузоподъёмности | ||
| 6 50409 | 45 | 120 | 29 | |||
| 700409 М | 45 | 120 | 29 | |||
| 6 150409 АК | 45 | 120 | 29 | При условии демонтажа одной защитной шайбы | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности |
| 6 50409 АК | 45 | 120 | 29 | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности | |
| 80409 АКС17 | 45 | 120 | 29 | При условии демонтажа 2-х защитных шайб | Проточка на внешнем кольце для смазки | Повышенной грузоподъёмности |
