Шариковый подшипник 50409 АК

Подшипник 50409 АК — это отечественный шариковый радиальный подшипник, однорядный, со стопорной канавкой на наружном кольце, обозначение основновного исполнения 50409, размер 45*120*29 мм.
Импортный аналог - 6409N.

Стандарт: ГОСТ
Бренды: ГОСТ, ГПЗ-20, ГПЗ-5
Внутренний диаметр: 45 мм
Наружный диаметр: 120 мм
Ширина: 29 мм
Масса: 1.60 кг

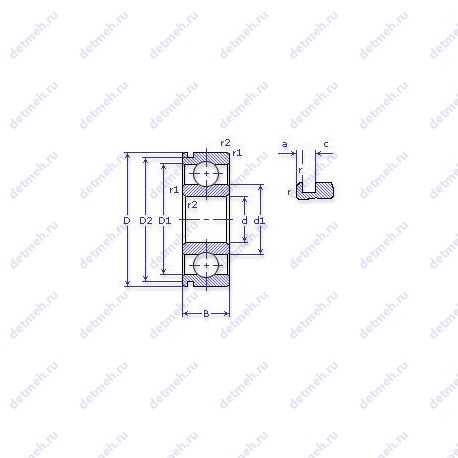

Подшипник 50409 АК чертеж — Чертеж подшипника 50409 АК

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс АК — Повышенная грузоподъемность, с модифицированными дорожками качения и штампованным сепаратором. Уменьшенная высота бортиков колец.

Обратите внимание!
